Projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W
Projecteur solaire commercial divisé avec contrôle MPPT, batterie LiFePO₄, protection IP66 et installation flexible pour les projets d'éclairage EPC mondiaux.
- Contrôleur MPPT indépendant pour une efficacité de charge accrue
- Puissance réelle de 10 à 50 W avec un flux lumineux de 3 600 à 8 000 lm.
- Test de vieillissement de 48 heures avec protection extérieure IP66
- Batterie LiFePO₄ 3.2 V 20–50 Ah pour le stockage d'énergie adapté au projet
- Câble à panneaux séparés de 2 à 5 m pour une installation sans ombrage
Projecteur solaire divisé avec MPPT indépendant
La série FL utilise une conception divisée avec un contrôleur MPPT indépendant, permettant d'installer le panneau solaire et le luminaire LED à des positions différentes pour une meilleure exposition au soleil et une couverture lumineuse plus flexible. La gamme de 10 W à 50 W fournit environ 2 500 à 8 000 lumens avec une configuration de batterie LiFePO₄ de 3.2 V et de 20 Ah à 50 Ah et supporte une distance de câble de 2 à 5 m entre le panneau solaire et le luminaire. Avec une protection IP66 et une autonomie de 5 à 7 jours par temps nuageux ou pluvieux dans des configurations appropriées, la série FL convient aux parkings, aux panneaux d'affichage, aux entrepôts, à l'éclairage de sécurité et à d'autres applications commerciales hors réseau.
Projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W : Spécifications techniques et fiche technique
| Modèle | FL | ||||
| Watts(w) | 10W | 15W | 20W | 30W | 50W |
| Lumens (Lumens) | 1500-2000LM | 3000-4000LM | 3600-4400LM | 5400-6600LM | 8000-10000LM |
| Batterie LiFePO4 (AH) | 3.2V 20AH | 3.2V 30AH | 3.2V 40AH | 3.2V 40AH | 3.2V 50AH |
| Panneau solaire | 6V 20W | 6V 30W | 6V 40W | 6V 40W | 6V 50W |
| Puce de LED | Philips/Osram/USA Bridgelux | ||||
| CCT (K) | 2700-6500K | ||||
| Indice de rendu des couleurs | > 70Ra | ||||
| Efficacité lumineuse | 180-220lm / w | ||||
| Temps de charge | 5-6 heures | ||||
| Jours de pluie | 5 à 7 jours nuageux/pluvieux | ||||
| Température de travail | -25℃－+65℃ | ||||
| Contrôle à distance | Allumage/extinction automatique, variation d'intensité lumineuse programmée, détecteur de mouvement | ||||
| Source | alliage d'aluminium | ||||
| Contrôleur | MPPT | ||||
| Indice IP | IP66 | ||||
| Hauteur de montage (recommandée) | 4-8m | ||||
| Distance de montage | 15-25m | ||||
| Garantie | 5 ans | ||||
Projecteurs solaires commerciaux split pour parkings
Jusqu'à 8 000 lm, batterie LiFePO₄ de 50 Ah et panneau solaire séparé pour un éclairage hors réseau fiable
Projecteur solaire divisé série FL 10W–50W | Panneau solaire séparé et contrôle MPPT

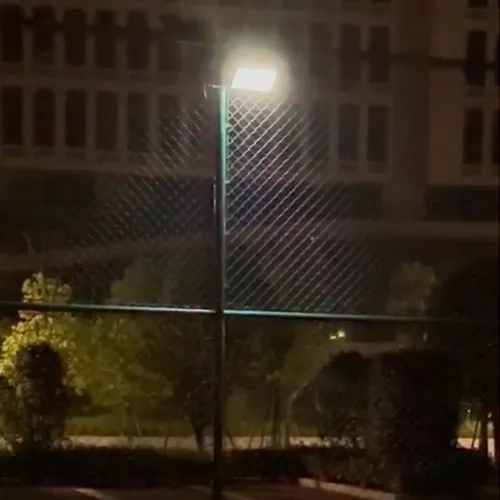

Projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W : exemples de projets et d’applications
La série FL est conçue pour les projets d'éclairage extérieur commerciaux et hors réseau, où l'emplacement du luminaire et celui du panneau solaire optimal peuvent différer. Sa conception modulaire permet de positionner séparément le panneau solaire et le luminaire LED grâce à un câble de 2 à 5 m, offrant ainsi une plus grande flexibilité pour les installations complexes.
Applications typiques : Convient aux parkings, entrepôts, zones de chargement, panneaux d’affichage, entrées de bâtiments, allées, installations industrielles, chantiers de construction, zones de sécurité et autres lieux où le câblage électrique est indisponible ou coûteux.

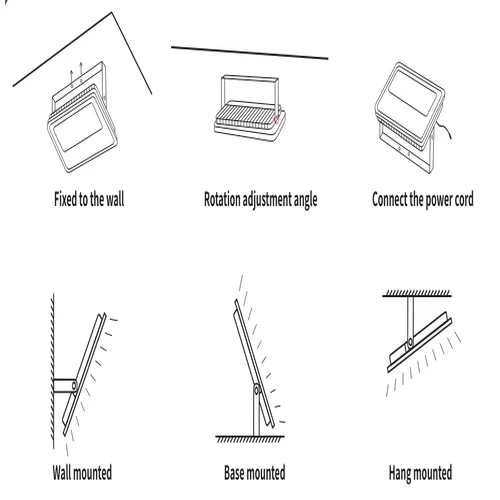

Installation flexible : selon le projet, le luminaire LED peut être fixé au mur, sur un poteau, une façade de bâtiment, une structure de panneau publicitaire, l’extérieur d’un entrepôt ou tout autre support approprié. Le panneau solaire peut ensuite être orienté indépendamment pour une meilleure exposition au soleil, évitant ainsi les zones d’ombre dues aux toits, aux arbres, aux bâtiments ou aux structures publicitaires. Pour les applications d’éclairage routier nécessitant également un réglage indépendant du panneau et du luminaire, comparez le lampadaire solaire tout-en-un FT.

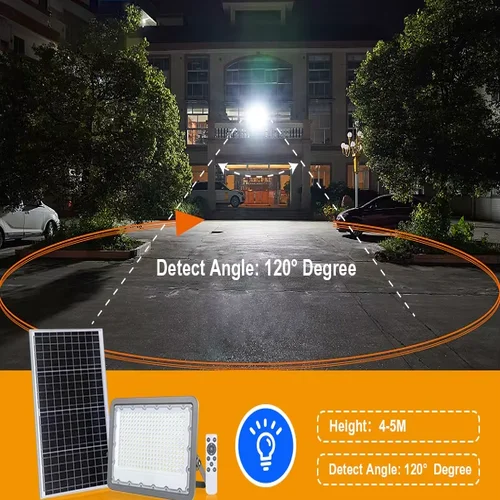

Éclairage commercial et de sécurité : Pour les parkings, les entrées d’entrepôts et les zones de sécurité, plusieurs modules FL peuvent être agencés en fonction de la hauteur de montage, de l’angle de faisceau et de l’éclairement requis afin d’améliorer la couverture et de réduire les zones d’ombre. Pour les panneaux d’affichage et les façades de bâtiments, le luminaire peut être orienté directement vers la surface cible tandis que le panneau solaire est installé dans une position de charge optimale.
Configuration du projet : Le choix final du modèle FL doit tenir compte de la zone éclairée, de la hauteur de montage, de l’éclairement cible (en lux), de l’angle de faisceau, des heures de fonctionnement nocturnes, des conditions d’ensoleillement locales et de la structure d’installation. Sungreat Energy peut vous recommander la configuration FL10, FL15, FL20, FL30 ou FL50 la plus adaptée aux exigences spécifiques de votre site.
Processus de production d'un projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W
Chaque unité de la série FL est assemblée et testée comme un système d'éclairage solaire complet. Le panneau solaire, la batterie LiFePO₄, le luminaire LED, le contrôleur MPPT et le câblage sont appariés conformément au modèle validé avant la production.
- Vérification des composants et de la configuration
Les panneaux solaires, les batteries LiFePO₄, les modules LED, les contrôleurs MPPT, les boîtiers, les câbles et les accessoires de montage sont contrôlés par rapport à la configuration de production approuvée. La capacité des batteries, la puissance des panneaux solaires et les connexions électriques sont vérifiées avant l'assemblage afin de réduire les risques d'incompatibilité des composants.

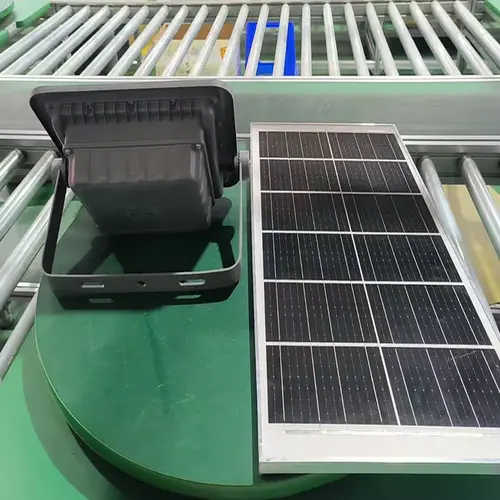

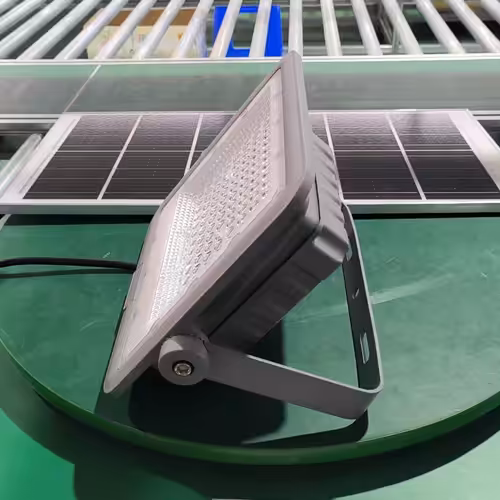

- Assemblage et câblage du système split

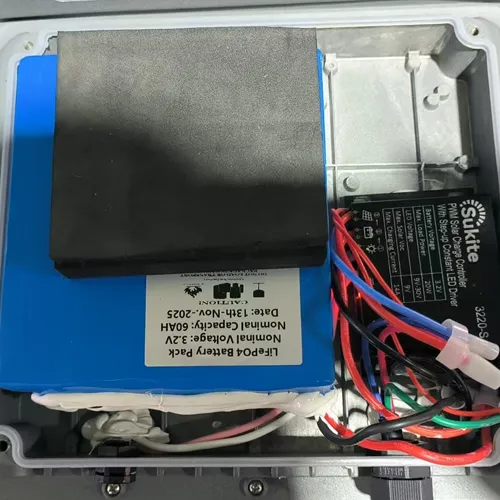

Le luminaire LED, la batterie et le contrôleur MPPT indépendant sont assemblés et raccordés au système de panneaux solaires séparé. La polarité des câbles, les connecteurs, les points d'étanchéité et la liaison panneau-luminaire (2 à 5 m) sont vérifiés afin de garantir une charge fiable et une installation flexible.

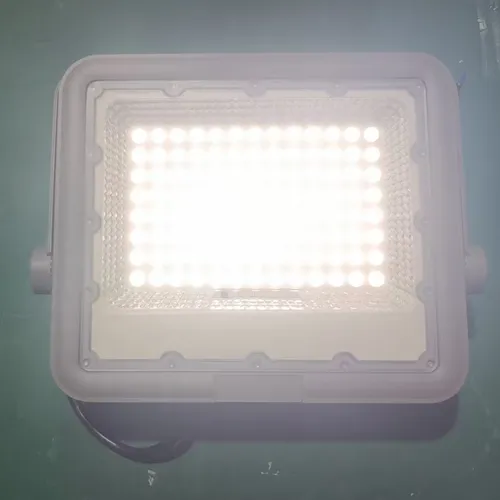

- Programmation du contrôleur et test fonctionnel
Les fonctions marche/arrêt automatique, de variation d'intensité lumineuse programmée et de détection de mouvement sont programmées selon les exigences de la commande. La charge solaire, la décharge de la batterie, le fonctionnement des LED et la réactivité du contrôleur sont testés simultanément comme un système complet et non comme des composants séparés.
- Vieillissement de 48 heures et inspection finale
Les unités de la série FL assemblées sont soumises à un processus de vieillissement de 48 heures afin de détecter les LED, les contrôleurs ou les composants électriques instables avant expédition. Une inspection finale vérifie le fonctionnement de l'éclairage, la réponse à la charge, le câblage, l'étanchéité, l'aspect, les étiquettes du modèle et les accessoires de montage avant l'emballage.

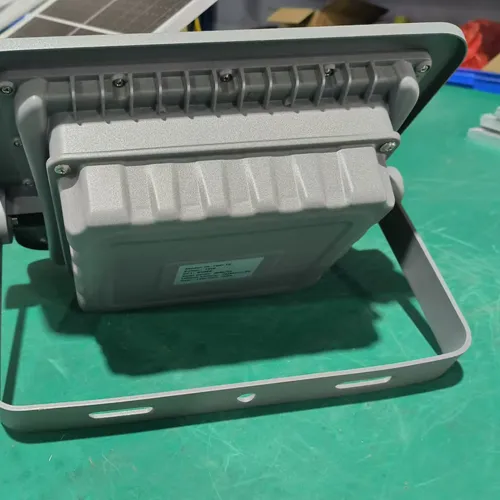

Projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W : présentation et détails
Conception à système séparé : le panneau solaire et le luminaire LED sont installés séparément et reliés par un câble de 2 à 5 m, ce qui permet au panneau de bénéficier d’une exposition optimale au soleil tandis que la lumière est positionnée en fonction de la zone d’éclairage souhaitée. Ce système est particulièrement adapté aux murs, panneaux d’affichage, parkings, entrées et zones partiellement ombragées.
Contrôle MPPT indépendant : Le contrôleur MPPT indépendant suit le point de fonctionnement du panneau solaire en fonction des conditions d'ensoleillement changeantes et gère la charge de la batterie LiFePO₄, aidant ainsi le système à mieux utiliser l'énergie solaire disponible.

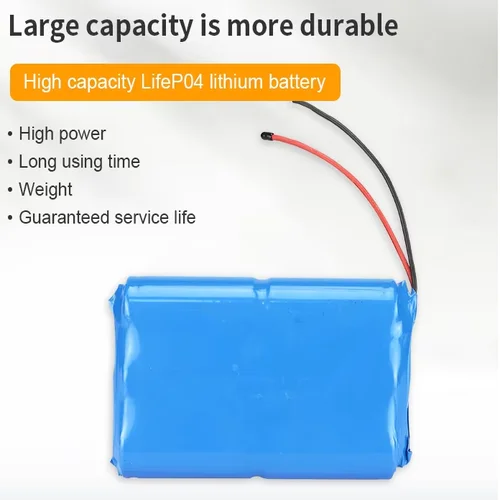

Stockage d'énergie par batterie LiFePO₄ : Les configurations de la série FL utilisent des batteries LiFePO₄ de 3.2 V et de 20 à 50 Ah associées à des panneaux solaires de 20 à 50 W. Le modèle FL50 combine une batterie de 3.2 V et 50 Ah avec un panneau solaire de 50 W pour les applications nécessitant une plus grande capacité de stockage d'énergie et une autonomie nocturne prolongée.

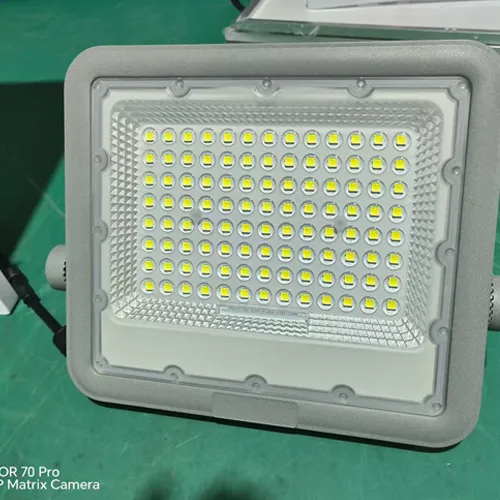

Puissance lumineuse et éclairage LED : La gamme 10 W–50 W offre un flux lumineux d’environ 2 500 à 8 000 lumens grâce à des LED Philips, Osram ou Bridgelux. Différents modèles et distributions lumineuses peuvent être sélectionnés en fonction de la hauteur de montage, de la zone éclairée et de la luminosité souhaitée, plutôt que de la seule puissance.
Projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W Emballage et livraison
Les projecteurs solaires à LED de la série FL sont emballés séparément, le panneau solaire, le luminaire LED, le contrôleur et les accessoires étant protégés individuellement afin de réduire les chocs et les dommages de surface lors du transport international. Des cartons d'exportation renforcés et des matériaux de protection internes sont utilisés en fonction de la configuration du produit.
Conditionnement des commandes : Les câbles, supports, connecteurs et accessoires de montage sont vérifiés et conditionnés avec le modèle correspondant. Pour les commandes de modèles variés ou en gros, les cartons peuvent être étiquetés par modèle, quantité ou zone du projet afin de limiter les pièces manquantes et les erreurs de tri sur site.
Expédition flexible : Les échantillons et les commandes urgentes peuvent être expédiés par coursier ou fret aérien, tandis que les commandes commerciales et EPC en gros sont généralement expédiées par fret maritime LCL ou FCL. Les modalités d’emballage et d’expédition définitives sont confirmées en fonction de la quantité commandée, de la destination et des exigences du projet.
Avant expédition : la quantité de produits, les accessoires, la configuration des câbles, l’état du carton et les marques d’expédition sont vérifiés par rapport au bon de livraison. Des photos du chargement et les documents d’exportation convenus peuvent également être fournis pour confirmation au client.
FAQ sur le projecteur solaire avec contrôleur MPPT indépendant série FL 10W–50W
Un projecteur solaire divisé permet de positionner indépendamment le panneau solaire et le luminaire LED, ce qui est particulièrement utile lorsque l'emplacement d'éclairage optimal ne bénéficie pas d'un ensoleillement maximal.
Flexibilité d'installation : La série FL est compatible avec un câble de 2 à 5 m entre le panneau solaire et le luminaire. Le panneau peut ainsi être orienté vers l'ensoleillement optimal, tandis que le luminaire éclaire le parking, le panneau publicitaire, l'entrée, l'entrepôt ou la zone de sécurité nécessitant un éclairage.
Système énergétique intégré : les configurations FL combinent des panneaux solaires de 20 à 50 W avec des batteries LiFePO₄ de 3.2 V et de 20 à 50 Ah et une régulation MPPT indépendante. Le panneau, la batterie et le programme d’éclairage sont intégrés au sein d’un même système et non sélectionnés séparément.
Maintenance simplifiée : le panneau solaire, le luminaire, la batterie et le contrôleur étant des composants fonctionnels distincts, chaque pièce peut être inspectée ou entretenue sans avoir à remplacer l’ensemble du système d’éclairage.
Pour les projets commerciaux et EPC, cette structure offre plus de flexibilité qu'un éclairage intégré lorsque la direction de la lumière du soleil, la position de montage et la direction de l'éclairage diffèrent.
La zone de couverture d'un projecteur solaire dépend du flux lumineux, de la hauteur de montage, de l'angle de faisceau et de l'éclairement requis, et non uniquement de la puissance de la LED.
Petits espaces : les modèles FL10 à FL20 fournissent environ 2 500 à 4 400 lumens et conviennent aux entrées, aux allées, aux petites cours, aux panneaux de signalisation et à l’éclairage de sécurité localisé.
Zones moyennes : Le FL30 fournit environ 5 400 à 6 600 lumens et peut être utilisé pour les façades de bâtiments, les panneaux d'affichage, les entrées d'entrepôts et les espaces extérieurs de taille moyenne.
Grandes surfaces commerciales : Le FL50 offre un flux lumineux d’environ 6 000 à 8 000 lumens et convient aux parkings, zones de chargement, chantiers et à l’éclairage périmétrique. Pour les projets visant un éclairement d’environ 5 à 15 lux, la surface couverte réelle doit être déterminée en fonction de la hauteur de montage et de la distribution optique, plutôt que d’utiliser une valeur fixe par mètre carré.
Pour les grands espaces, plusieurs luminaires peuvent être installés afin d'améliorer l'uniformité de l'éclairage et de réduire les zones d'ombre. Sungreat Energy peut vous conseiller sur le modèle FL, l'angle de faisceau et le nombre de luminaires en fonction des dimensions de la zone cible, de la hauteur de montage et de l'éclairement requis.
L'autonomie d'un projecteur solaire dépend de la capacité de la batterie, de la puissance réelle des LED, de l'ensoleillement maximal local et du mode d'éclairage programmé. La puissance nominale des LED n'implique pas que la lampe doive fonctionner à pleine puissance toute la nuit.
Exemple simple : le FL50 utilise une batterie LiFePO₄ de 3.2 V et 50 Ah, offrant une capacité de stockage d’énergie nominale d’environ 160 Wh. Un fonctionnement continu à 50 W épuiserait rapidement cette énergie ; par conséquent, pour une utilisation nocturne prolongée, on privilégie généralement une variation d’intensité intelligente plutôt qu’un éclairage à pleine puissance toute la nuit.
Programme type d'économie d'énergie :
Luminosité à 30 % pendant les 3 premières heures
Luminosité réduite à 20 % pendant les 4 prochaines heures
Luminosité à 10 % pendant les 5 dernières heures
Pour une lampe de 50 W, cet exemple consomme environ 110 Wh d'énergie LED sur 12 heures , laissant une marge pour les pertes du système et la réserve de la batterie. Un niveau de veille plus faible peut également être programmé lors des périodes de très faible activité, tandis que la détection de mouvement permet d'augmenter temporairement la luminosité lorsqu'une personne ou un véhicule est détecté.
Configuration du projet : Les pourcentages de gradation définitifs doivent être sélectionnés en fonction du niveau d’éclairement requis, du trafic ou des activités, de la capacité de la batterie, des conditions d’ensoleillement locales et du nombre de jours d’autonomie nécessaires. Les zones de sécurité commerciales peuvent nécessiter un éclairage nocturne plus puissant que les panneaux d’affichage, les entrées ou les sites à faible trafic.
La puissance (en watts) et le flux lumineux (en lumens) d'une LED indiquent la quantité de lumière produite par le luminaire, mais l'angle du faisceau détermine la répartition de cette lumière. Deux projecteurs de même puissance peuvent produire des éclairages très différents selon l'optique utilisée.
Faisceau étroit : Un faisceau plus étroit concentre davantage de lumière sur une zone cible plus petite, ce qui le rend adapté aux panneaux d’affichage, aux façades de bâtiments, aux entrées et aux endroits où un éclairage à longue distance est nécessaire.
Faisceau large : Un faisceau plus large répartit la lumière disponible sur une plus grande surface, ce qui le rend plus adapté aux parkings, aux cours, aux entrepôts et à l’éclairage de sécurité général. Cette zone de couverture plus étendue entraîne généralement une intensité lumineuse plus faible en un point donné.
Référence pratique pour les projets extérieurs visant un éclairage d'environ 5 à 15 lux : il convient de choisir l'angle de faisceau approprié en fonction de la hauteur de montage, de la zone éclairée et du nombre de luminaires. Un faisceau plus large peut réduire les zones d'ombre, tandis qu'un faisceau plus étroit peut fournir un éclairage plus intense dans une zone cible spécifique.
Pour les projets commerciaux, Sungreat Energy peut utiliser le niveau de lux requis, la hauteur de montage, les dimensions de la cible et les données photométriques IES disponibles pour recommander le modèle FL et la distribution optique appropriés.
Un panneau solaire plus grand ne garantit pas automatiquement un meilleur éclairage solaire. Les performances de charge dépendent de l'équilibre entre la puissance du panneau solaire, la capacité de la batterie LiFePO₄, la consommation énergétique quotidienne des LED, le contrôle MPPT et l'ensoleillement maximal local.
La série FL utilise des configurations adaptées, composées de panneaux solaires de 20 à 50 W et de batteries LiFePO₄ de 3.2 V et de 20 à 50 Ah. Chaque combinaison est sélectionnée en fonction du modèle d'éclairage et des besoins d'utilisation prévus, plutôt que d'installer systématiquement le panneau le plus puissant possible.
Pour les projets nécessitant des heures de fonctionnement plus longues ou une meilleure autonomie par temps nuageux, Sungreat Energy peut évaluer la consommation énergétique quotidienne, les ressources solaires locales et le programme de gradation avant d'ajuster la configuration des panneaux solaires ou des batteries.
Le choix du modèle FL adapté dépend avant tout des conditions du projet, et non de la seule puissance des LED. La série FL couvre une gamme de 10 W à 50 W et un flux lumineux d'environ 2 500 à 8 000 lumens ; la configuration finale doit donc être adaptée à la zone d'éclairage requise et aux conditions d'utilisation.
Pour comparer les projecteurs avec d'autres structures d'éclairage hors réseau, consultez notre guide complet sur les solutions d'éclairage solaire.
Exigences d'éclairage : Indiquez les dimensions de la zone cible, la hauteur de montage, le niveau d'éclairement requis et la couverture lumineuse souhaitée. La série FL est généralement conçue pour des hauteurs de montage d'environ 4 à 8 m, tandis que l'angle de faisceau final et le nombre de luminaires doivent être sélectionnés en fonction du site.
Conditions d'ensoleillement : Indiquez la ville ou le lieu d'installation, l'ensoleillement disponible et les éventuelles zones d'ombrage dues aux bâtiments, aux arbres ou aux panneaux publicitaires. Si l'emplacement optimal pour l'ensoleillement est éloigné de l'emplacement d'éclairage, la série FL permet une distance d'environ 2 à 5 m entre le panneau et le luminaire.
Programme de fonctionnement : Confirmez les heures de fonctionnement nocturnes requises, la nécessité d’une variation d’intensité lumineuse ou d’une détection de mouvement, ainsi que la capacité de secours requise en cas de ciel couvert ou de pluie. Ces conditions déterminent l’adéquation entre la charge des LED, la capacité de la batterie et celle du panneau solaire.
Environnement du projet : Veuillez préciser si le luminaire sera installé sur un mur, un poteau ou une structure, et si le site est soumis à des températures élevées, de fortes pluies, de la poussière, de l’humidité ou d’autres conditions extérieures difficiles. La gamme FL standard offre une protection IP66 et une plage de températures de fonctionnement spécifiée de −25 °C à +65 °C.
Sur la base de ces détails, Sungreat Energy peut recommander la configuration FL10, FL15, FL20, FL30 ou FL50 appropriée ainsi que le panneau solaire, la capacité de la batterie, le mode d'éclairage et la disposition de l'installation.
