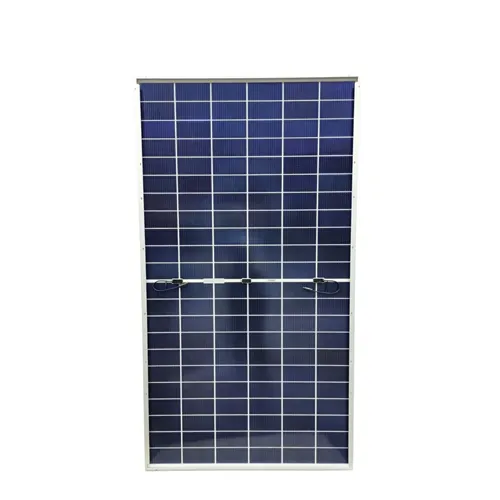

Panneau solaire bifacial à double vitrage TOPCon de type N, série BSP
Panneaux solaires bifaciaux à double vitrage TOPCon de type N pour projets EPC commerciaux, avec un rendement allant jusqu'à 23.69 % et un gain bifacial de référence de 10 à 30 % dans des conditions appropriées.
- Rendement des modules jusqu'à 23.69 % pour une production accrue sur une surface limitée.
- Gain bifacial de référence de 10 à 30 % dans des conditions d'installation appropriées
- Coefficient Pmax de −0.29 %/°C pour limiter les pertes de puissance liées à la température
- Références de charge pour la conception structurelle : 5 400 Pa à l’avant et 2 400 Pa à l’arrière
- Tension système jusqu'à 1 500 V CC pour les configurations de chaînes photovoltaïques de grande taille
Panneaux solaires bifaciaux à double vitrage TOPCon de type N pour projets EPC
Les panneaux solaires bifaciaux à double vitrage TOPCon de type N de la série BSP de Sungreat Energy sont conçus pour les projets EPC commerciaux et les centrales photovoltaïques. Ils offrent un rendement de module pouvant atteindre 23.69 % et un coefficient de température Pmax de −0.29 %/°C, contribuant ainsi à limiter les pertes de puissance liées à la température en conditions de fonctionnement à haute température.
La conception bifaciale permet aux deux faces, avant et arrière, de capter la lumière du soleil. L'énergie supplémentaire réelle dépend de l'albédo du sol, de la hauteur de montage, de l'espacement entre les rangées, de l'angle d'inclinaison et de l'ombrage à l'arrière. Le chiffre de 10 à 30 % est une valeur de référence pour des conditions d'installation optimales et non une valeur de rendement fixe.
La construction à double vitrage est adaptée à une installation photovoltaïque extérieure. Ses capacités de charge avant et arrière doivent être vérifiées en fonction de la structure de montage choisie et des conditions locales du site.
Pour la conception EPC, la puissance n'est qu'un critère parmi d'autres pour le choix des modules. Le panneau sélectionné doit être adapté à ses paramètres électriques, aux limites de l'onduleur, à la configuration des chaînes, à la structure de montage et aux conditions du site. Pour les projets comparant différentes options de modules TOPCon de type N, les panneaux solaires TOPCon de type N de la série SP peuvent être étudiés séparément. Le choix final doit se baser sur la fiche technique du modèle et la conception du projet.
Spécifications techniques et fiche technique du panneau solaire bifacial à double vitrage TOPCon de type N, série BSP
Obtenez votre devis pour un projet de panneaux solaires bifaciaux BSP
Les modules bifaciaux à double vitrage TOPCon de type N de la série BSP offrent un rendement de module allant jusqu'à 23.69 % et une capacité de charge frontale de 5 400 Pa pour les projets EPC commerciaux et à l'échelle des services publics.
Panneaux solaires bifaciaux à double vitrage TOPCon série N de la gamme BSP | Vidéo produit
Panneaux solaires bifaciaux à double vitrage TOPCon de type N, série BSP : cas d’application et projets
La série BSP est conçue pour les centrales solaires de grande envergure, les installations photovoltaïques commerciales et industrielles, ainsi que les projets hors réseau de forte capacité. Ces projets nécessitent une évaluation conjointe de la puissance des modules, des conditions d'éclairage arrière, de la configuration électrique, de la structure de montage et des conditions du site.
Parmi les références photovoltaïques de Sungreat Energy, on peut citer un projet commercial de 120 kWc au Honduras utilisant des modules N-TOPCon de 585 W et un projet de ferme hors réseau de plus de 85 kW au Botswana, configuré avec 136 modules haute puissance 210R de 630 W. Une autre référence de système Sungreat Energy au Nigéria concerne 100 systèmes solaires hors réseau indépendants de 5 kW pour des applications de production d'énergie distribuée.
Ces références couvrent les environnements commerciaux, agricoles et hors réseau. Elles témoignent d'une expertise en matière de sélection de modules, de dimensionnement de champs photovoltaïques et de configuration de systèmes photovoltaïques. Le modèle BSP exact, la classe de puissance et la configuration électrique doivent être confirmés pour chaque nouveau projet et devis.
Pour les modules bifaciaux BSP, les installations au sol avec un dégagement suffisant entre les modules, un espacement approprié entre les rangées et des conditions de sol réfléchissantes permettent une meilleure utilisation de l'éclairement de la face arrière. Cette gamme peut également être envisagée pour des projets sur des marchés tels que le Nigéria, le Botswana, l'Arabie saoudite, les Émirats arabes unis, Oman et les Philippines, sous réserve d'une conception adaptée au projet et des exigences locales.
Le gain énergétique réel des modules bifaciaux dépend de l'albédo du site, de la hauteur de montage, de l'angle d'inclinaison, de l'espacement entre les rangées et de l'ombrage de la face arrière. Avant la sélection finale des modules, les équipes EPC doivent examiner ces facteurs ainsi que la classe de puissance des modules, leur configuration électrique et leur structure de montage.
Processus de production des panneaux solaires bifaciaux à double vitrage TOPCon de type N, série BSP
La production de la série BSP commence par l'assemblage, le montage et la stratification automatisée des cellules TOPCon de type N. Le positionnement robotisé contrôle la mise en place des cellules avec une précision submillimétrique, garantissant un espacement constant et réduisant les risques de microfissures et d'erreurs d'alignement liées à la manutention lors de la production en grande série.
Sungreat Energy utilise un processus d'inspection par électroluminescence (EL) en deux étapes : un premier scan avant la lamination et un second après. Le scan avant lamination détecte les microfissures cachées, les soudures défectueuses et les défauts de la grille cellulaire, permettant ainsi le remplacement des cellules défectueuses. Le scan après lamination vérifie si la chaleur, la pression ou la manipulation ont induit des dommages internes supplémentaires. Sungreat Energy effectue également un contrôle EL à 100 % de ses modules photovoltaïques dans le cadre de la vérification de leur qualité.
Après la lamination du double vitrage, l'encadrement et l'installation du boîtier de jonction IP68, la puissance électrique est vérifiée par un test de fonctionnement sous tension. Les caractéristiques des modules BSP sont données de référence dans les conditions STC (éclairement de 1 000 W/m², température des cellules de 25 °C et AM1.5G). La tolérance de puissance spécifiée est de 0 à +3 %.
Pour les commandes EPC et les commandes en conteneur, ces contrôles permettent d'identifier les défauts cachés, de vérifier la production électrique et de réduire les risques de variations de production et d'homogénéité des lots avant expédition. À titre d'exemple pour une commande en gros, voir le projet d'irrigation solaire de la série BSP de 330 kWc au Zimbabwe.
Panneau solaire bifacial à double vitrage TOPCon de type N, série BSP : présentation et détails
La série BSP combine des cellules TOPCon de type N, une génération bifaciale et une construction à double vitrage pour les projets photovoltaïques commerciaux et de grande envergure. Pour la conception EPC, la puissance des modules n'est qu'un critère de sélection parmi d'autres. L'efficacité, le comportement en température, la charge mécanique, la tension du système et les conditions du site influent également sur la conception du champ photovoltaïque et les performances à long terme du projet.
Détails du produit | Valeur client
| Détails du produit | Valeur client |
|---|---|
| Rendement du module jusqu'à 23.69 % | Contribue à augmenter la capacité CC installée dans une zone de module donnée |
| Gain bifacial de référence de 10 à 30 % | L'éclairement arrière peut apporter un apport d'énergie dans des conditions de site appropriées. |
| Coefficient Pmax de −0.29 %/°C | Contribue à réduire les pertes de puissance liées à la température dans des conditions de fonctionnement à haute température. |
| Charge de 5 400 Pa à l'avant / 2 400 Pa à l'arrière | Fournit des références de charge mécanique pour le montage et la conception structurelle |
| Tension du système jusqu'à 1 500 V CC | Permet de concevoir des chaînes de panneaux photovoltaïques pour les grandes installations commerciales et à l'échelle des services publics. |
| Boîte de jonction IP68 | Assure la protection électrique extérieure dans des conditions d'installation appropriées |
Pour les valeurs électriques au niveau du modèle et les vérifications de configuration, consultez la fiche technique BSP.
Pour la sélection finale du système EPC, Sungreat Energy recommande d'adapter les paramètres électriques du module choisi aux limites de l'onduleur, à la conception de la chaîne, à la structure de montage et aux conditions du site. Dans le cadre de projets bifaciaux, il convient également d'examiner l'albédo du sol, le dégagement entre les modules, l'angle d'inclinaison, l'espacement entre les rangées et l'ombrage à l'arrière avant d'estimer le rendement énergétique supplémentaire. Le chiffre de 10 à 30 % est une référence pour des conditions optimales et ne constitue pas une garantie de production fixe.
Emballage et livraison des panneaux solaires bifaciaux à double vitrage TOPCon de type N, série BSP
Les modules bifaciaux à double vitrage de la série BSP sont conditionnés verticalement sur des palettes d'exportation renforcées. Des protections d'angle, des sangles haute tension et un emballage résistant à l'humidité contribuent à protéger le verre et les bords des modules et à limiter les mouvements pendant le transport maritime et terrestre.
Pour les commandes EPC et les commandes en gros, le chargement des conteneurs est planifié en fonction de la classe de puissance, des dimensions et de la configuration des palettes des modules sélectionnés. Les conteneurs disponibles sont les 20GP, 40GP et 40HQ. Étant donné que les dimensions des modules BSP et la disposition des palettes peuvent varier, la quantité chargée est confirmée pour la configuration choisie et non pas indiquée comme un nombre fixe pour l'ensemble de la série.
Avant l'expédition, Sungreat Energy vérifie le modèle, la classe de puissance, la quantité, le marquage des palettes et le bon de livraison. Les commandes peuvent également être regroupées par lot de projet ou par destination afin de faciliter l'identification en entrepôt et le déchargement sur site.
Sungreat Energy fournit des produits solaires à plus de 60 pays d'Afrique, du Moyen-Orient, d'Asie du Sud-Est et d'Amérique latine. Les modalités d'expédition sont organisées en fonction de la destination, du volume de la commande et des conditions commerciales convenues. À titre d'exemple de projet BSP validé, voir « Infrastructure solaire photovoltaïque de 100 kWc installée sur le toit de la clinique de Durbanville, au Cap ».
FAQ sur les panneaux solaires bifaciaux à double vitrage TOPCon de type N, série BSP
La série BSP de Sungreat Energy peut convenir aux projets où la configuration du site et des panneaux permet d'exploiter l'éclairement arrière. Cette page indique un gain de référence de 10 à 30 % par l'arrière dans des conditions optimales ; il s'agit d'une valeur indicative et non d'une garantie de rendement. Le gain réel dépend des conditions du site et de la conception des panneaux.
Pour l'évaluation d'un projet, comparez l'estimation du rendement énergétique spécifique au site avec le coût total du système installé. La série BSP affiche des charges mécaniques admissibles de 5 400 Pa à l'avant et de 2 400 Pa à l'arrière ; ces valeurs doivent être vérifiées en fonction des exigences de montage et de structure du projet.
Commencez par définir la capacité cible du centre de données et l'agencement du site. Pour chaque modèle proposé, vérifiez :
- Puissance nominale, dimensions et poids en fonction de l'espace disponible, conception du montage et plan de transport
- Voc à la température minimale de conception du projet, plus Vmp, Isc et Imp en fonction des limites de l'onduleur et de la configuration de chaîne prévue
Des modules de puissance supérieure permettent de réduire leur nombre pour une capacité CC donnée, mais ne diminuent pas automatiquement les coûts d'installation, de main-d'œuvre ou de transport. Cette page présente une conception de système jusqu'à 1 500 V CC ; vérifiez la longueur de la chaîne et la compatibilité de l'onduleur à l'aide de la fiche technique du modèle sélectionné et des conditions du projet.
Évaluer la réflectivité du sol, le dégagement des modules, l'inclinaison et l'espacement des rangées afin que la lumière réfléchie puisse atteindre la surface arrière. Limiter les zones d'ombrage inutiles dues aux rails de support, aux tubes de torsion du tracker, aux boîtes de jonction et aux chemins de câbles.
Il n'existe pas de hauteur de montage ni de configuration de tracker unique adaptée à tous les projets. Choisissez la configuration en fonction du site et de la structure, et vérifiez que le système de montage respecte les capacités de charge avant/arrière de la série BSP ainsi que les exigences locales en matière de vent et de neige.
C’est envisageable, mais vérifiez que les exigences du site correspondent aux documents du module et à la conception de montage. La série BSP présente un coefficient de température Pmax de −0.29 %/°C, des charges mécaniques admissibles avant/arrière de 5 400 Pa/2 400 Pa et un boîtier de jonction IP68. Ces caractéristiques constituent des références utiles pour la sélection ; elles ne garantissent cependant pas à elles seules l’adéquation du module à une situation particulière de forte chaleur, de vent, de neige, de tempête de sable ou d’exposition côtière. Avant de finaliser la configuration, assurez-vous de disposer des résultats des essais environnementaux et des calculs de structure requis.
Il n'existe pas d'intervalle de nettoyage unique pour tous les sites. Adaptez-le en fonction de l'encrassement, des précipitations, de l'accessibilité et des variations de production. Sur les panneaux bifaciaux, vérifiez la face arrière accessible afin de détecter toute saleté ou obstruction. Lors de la maintenance courante, inspectez le vitrage, le cadre, la boîte de jonction, les connecteurs, les câbles et les fixations, et contrôlez la production des chaînes et de l'onduleur. En cas de problème détecté par les données de performance ou un contrôle visuel, utilisez l'imagerie thermique ou effectuez des tests électriques complémentaires, conformément au plan de maintenance du projet.
Pour obtenir un premier devis, veuillez indiquer l'emplacement du projet, la capacité photovoltaïque cible en kWc ou MWc, la quantité estimée ou la classe de puissance de module préférée, le modèle d'onduleur ou les limites d'entrée CC, le type de montage, la destination de livraison et le calendrier souhaité.
Si possible, veuillez inclure les coordonnées du site, un plan d'implantation ou un relevé topographique, les caractéristiques du sol, le dégagement nécessaire pour les modules et toute exigence relative à l'appel d'offres ou à l'environnement. Ces informations permettent d'évaluer les conditions de la face arrière d'un réseau bifacial. La conception finale de la chaîne et du système de montage doit encore être validée en fonction des données des modules sélectionnés et des conditions du site.
