Climatiseur solaire hybride AC/DC Mini Split Série SAC 9000–36000 BTU
Climatiseur solaire hybride AC/DC série SAC de 9 000 à 36 000 BTU avec panneaux photovoltaïques directs, alimentation de secours par réseau et stockage par batterie en option pour les projets EPC
- Les options de 9 000 à 36 000 BTU permettent d’adapter la capacité aux différentes pièces et aux besoins de refroidissement des projets.
- Alimentation photovoltaïque directe 80–380 V avec alimentation de secours par réseau électrique et batterie optionnelle pour un fonctionnement hybride
- La conversion AC/DC intégrée permet de connecter des panneaux photovoltaïques compatibles sans onduleur solaire externe séparé.
- Un SEER jusqu'à 6.6 et un SCOP jusqu'à 4.6 s'associent à un compresseur rotatif CC pour une régulation efficace de la température.
-
Le niveau sonore intérieur commence à 41 dB(A), tandis que le Wi-Fi intégré permet la configuration à distance et la surveillance de la consommation d'énergie.
Climatiseur solaire hybride série SAC : alimentation photovoltaïque directe, alimentation secteur et batterie en option
La série SAC est un climatiseur solaire hybride AC/DC d'une puissance de 9 000 à 36 000 BTU, destiné aux projets résidentiels, commerciaux et EPC. Son système de conversion de puissance AC/DC intégré accepte une tension continue de 80 à 380 V provenant d'un champ photovoltaïque compatible, permettant un fonctionnement solaire direct sans onduleur externe. En cas d'insuffisance de production solaire, l'alimentation par le réseau électrique peut prendre le relais. Une batterie LiFePO4 adaptée peut être ajoutée pour le refroidissement nocturne, l'alimentation de secours ou les applications hors réseau.
Le compresseur rotatif CC à vitesse variable offre un SEER jusqu'à 6.6 et un SCOP jusqu'à 4.6, tandis que le niveau sonore en intérieur commence à 41 dB(A), selon le modèle et les conditions de fonctionnement. Le Wi-Fi intégré permet le contrôle à distance de la température, du mode et de la programmation. Sungreat Energy peut configurer l'unité SAC avec des panneaux photovoltaïques, des batteries LiFePO4, des dispositifs de protection et des accessoires d'installation en fonction de la taille de la pièce, du climat local, des heures de fonctionnement, des conditions d'ensoleillement et des besoins de secours.
Climatiseur solaire hybride AC/DC Mini Split Série SAC 9000–36000 BTU - Spécifications techniques et fiche technique
| Modèle | SAC | ||||
| Articles | 9GW | 12GW | 18GW | 24GW | 30GW |
| Entrée CA nominale | 220-240 V/50 Hz/60 Hz, 110-120/60 Hz |
220-240 V/50 Hz/60 Hz, 110-120/60 Hz |
220-240 V/50 Hz/60 Hz | 220-240 V/50 Hz/60 Hz | 220-240 V/50 Hz/60 Hz |
| Entrée CC nominale | 80-380 V CC, 15 A max. | 80-380 V CC, 15 A max. | 80-380 V CC, 15 A max. | 80-380 V CC, 20 A max. | 80-380 V CC, 20 A max. |
| Capacité nominale (refroidissement) | 2500W / 9000BTU | 3500W / 12000BTU | 5200W / 18000BTU | 7200W / 24000BTU | 8500W / 30000BTU |
| Capacité nominale (chauffage) | 2750W / 9500BTU | 3860W / 13000BTU | 5200W / 18000BTU | 7200W / 24000BTU | 8500W / 30000BTU |
| Consommation électrique nominale (refroidissement) | 690W | 980W | 1520W | 2100W | 2500W |
| Consommation électrique nominale (chauffage) | 713W | 1030W | 1550W | 2180W | 2600W |
| Courant nominal de fonctionnement (refroidissement) | 3A | 4.5A | 6.9A | 9.3A | 11.3A |
| Courant nominal de fonctionnement (chauffage) | 3.1A | 4.7A | 7A | 9.6A | 11.8A |
| Max. La puissance d'entrée | 1450W | 1870W | 2860W | 3800W | 4000W |
| Max. Courant d'entrée | 6.6A | 8.5A | 13A | 17.2A | 19A |
| Efficacité énergétique (SEER/SCOP) | 6.6/4.6 | 6.6/4.6 | 6.6/4.0 | 6.6/4.0 | 6.6/4.0 |
| Réfrigérant | R32 / R410a | ||||
| Réfrigérant chargé | 900g | 900g | 920g | 1260g | 1290g |
| Volume de débit d'air | 650m3 / h | 650m3 / h | 900m3 / h | 1200m3 / h | 1300m3 / h |
| Niveau sonore (INTÉRIEUR/EXTÉRIEUR) | 41 dB(A)/50 dB(A) | 42 dB(A)/50 dB(A) | 45 dB(A)/52 dB(A) | 48 dB(A)/56 dB(A) | 51 dB(A)/58 dB(A) |
| Évaporateur et condenseur | Aileron hydrophile à fenêtre ouverte bleue (type X) ; tube fileté interne, double rangée | ||||
| Moteur de ventilateur | Fabrication de fils de cuivre, moteurs CC sans balais | ||||
| Compresseur de réfrigération | Entraînement à courant continu, type à rotor roulant | ||||
| Marque de compresseur | GMCC | GMCC | LAMDA | GMCC | GMCC |
| Poids net de l'unité intérieure | 12 KG | 12 KG | 15 KG | 17.5 KG | 18.5 KG |
| Poids net de l'unité extérieure | 38 KG | 40 KG | 43 KG | 55 KG | 57 KG |
Besoin d'un refroidissement fiable avec une dépendance moindre au réseau électrique ?
9 000 à 36 000 BTU · Alimentation photovoltaïque directe 80–380 V · Alimentation de secours par réseau électrique · Batterie LiFePO4 en option
Climatiseur solaire hybride AC/DC série SAC 9 000–36 000 BTU | Alimentation photovoltaïque directe 80–380 V sans onduleur externe
Climatiseur solaire hybride AC/DC Mini Split Série SAC 9000–36000 BTU : Projets et cas d’application
La série SAC est conçue pour les projets présentant une forte demande de refroidissement diurne, des coûts d'électricité élevés ou une alimentation électrique instable. Elle combine une entrée photovoltaïque directe de 80 à 380 V CC avec un système de secours compatible avec le réseau et un fonctionnement optionnel sur batterie.
Avec des capacités allant de 9 000 à 36 000 BTU, la série SAC peut être configurée pour des projets de refroidissement résidentiels, commerciaux, EPC et à distance. Les données techniques actuelles indiquent également un SEER jusqu'à 6.6, un SCOP jusqu'à 4.6 et une consommation électrique spécifique à chaque modèle, de 690 W à 2 500 W.
Références aux marchés et applications potentiels
| Condition du marché | Pays typiques | Applications appropriées | Orientation recommandée du système |
|---|---|---|---|
| régions chaudes et sèches | Libye, Arabie saoudite, Émirats arabes unis, Oman, Koweït | Villas, bureaux, commerces, hôtels, cliniques | Solaire + réseau ou solaire + batterie + réseau |
| régions chaudes et humides | Philippines, Malaisie, Indonésie, Thaïlande, Vietnam | Maisons, commerces de détail, restaurants, salles de classe, petits hôtels | Système hybride PV direct + réseau |
| marchés contraints par le réseau | Nigéria, Ghana, Kenya, Tanzanie, Sénégal | Maisons, cliniques, salles de télécommunications, magasins, installations isolées | Configuration solaire + batterie + réseau ou hors réseau |
| Amérique Latine et les Caraïbes | Mexique, Brésil, Colombie, Pérou, Jamaïque | Maisons, centres de villégiature, ateliers et propriétés isolées | système hybride solaire ou à batteries |
Ces groupes de pays représentent des marchés d'application potentiels et non une liste de projets réalisés. La conception finale du système doit être confirmée en fonction du bâtiment, du climat local, des conditions électriques et des exigences du projet.
Moyen-Orient et Afrique du Nord
Dans des pays comme la Libye, l'Arabie saoudite, les Émirats arabes unis, Oman et le Koweït, l'abondance de l'ensoleillement diurne coïncide souvent avec une forte demande en climatisation. La série SAC peut utiliser l'énergie photovoltaïque directe pendant la journée, tandis qu'une alimentation par réseau ou par batterie compatible prend le relais lorsque la production solaire est insuffisante.
Pour les emplacements à haute température, la capacité BTU finale doit être vérifiée en fonction des dimensions de la pièce, de la hauteur sous plafond, de l'isolation, de l'orientation du bâtiment, de la température extérieure, de l'occupation et des heures de fonctionnement quotidiennes.
Asie du Sud-Est
Aux Philippines, en Malaisie, en Indonésie, en Thaïlande et au Vietnam, la série SAC convient aux habitations, aux commerces, aux restaurants, aux salles de classe et aux petits bâtiments commerciaux. L'alimentation directe par panneaux photovoltaïques en journée permet de réduire la dépendance au réseau électrique, tandis que l'alimentation de secours assure le fonctionnement par temps nuageux ou pluvieux et lorsque la production solaire diminue.
La tension et la fréquence locales doivent être vérifiées avant toute commande. Le tableau technique actuel indique des configurations 220–240 V/50–60 Hz pour la plupart des modèles, et des options 110–120 V/60 Hz pour les modèles 9 GW et 12 GW.
Afrique et régions reculées
Dans les zones où l'alimentation électrique est instable ou sujette à des coupures fréquentes, un système solaire combiné à une batterie et au réseau peut assurer un refroidissement solaire diurne et un apport d'énergie supplémentaire. Pour les sites dépourvus d'accès fiable au réseau électrique, la gamme SAC peut être configurée comme un système de refroidissement entièrement autonome, avec une capacité photovoltaïque et de batterie adaptée.
À titre de référence, citons l'installation par Sungreat Energy de climatiseurs solaires pour 1 000 foyers au Qatar . Ce projet utilisait une configuration de climatiseur solaire hors réseau différente ; il convient donc de le considérer comme un projet de refroidissement solaire de Sungreat connexe plutôt que de l'intégrer automatiquement au même modèle de climatiseur solaire AC/DC.
Amérique Latine et les Caraïbes
Au Mexique, au Brésil, en Colombie, au Pérou, en Jamaïque et sur d'autres marchés potentiels, la gamme SAC peut être envisagée pour les maisons, les complexes hôteliers, les ateliers, les espaces commerciaux et les propriétés isolées. Des configurations hybrides solaires ou avec batteries peuvent être planifiées en fonction de la disponibilité du réseau, des heures de fonctionnement, des conditions d'ensoleillement locales et de l'autonomie requise.
Comment choisir votre système
Le choix du système ne doit pas se faire uniquement en fonction du pays, de la taille de la pièce ou de la puissance frigorifique (en BTU). Avant de confirmer l'installation du climatiseur et du système solaire complet, vérifiez :
- Dimensions des pièces, hauteur sous plafond, isolation et agencement du bâtiment
- Lumière directe du soleil sur les fenêtres, les murs et le toit
- Température extérieure maximale, humidité et conditions météorologiques locales
- Nombre d'occupants et heures d'ouverture quotidiennes
- Besoins en refroidissement de jour et de nuit
- Disponibilité du réseau et durée requise de la batterie de secours
- Capacité BTU sélectionnée, tension de la chaîne PV, nombre de panneaux, capacité de la batterie, câbles et dispositifs de protection
Par exemple, le tableau technique actuel indique que le modèle de 18 GW présente une consommation de refroidissement nominale de 1 520 W et une puissance d'entrée maximale de 2 860 W. C'est pourquoi le champ photovoltaïque et la batterie doivent être adaptés au modèle sélectionné et non pas dimensionnés uniquement en fonction de leur capacité en BTU.
Processus de production d'un climatiseur solaire hybride AC/DC mini split série SAC 9000–36000 BTU
Sungreat Energy lance la production en confirmant le modèle de SAC, la capacité BTU, la tension, la configuration d'alimentation AC/DC et la configuration de la commande. La série prend en charge une entrée PV DC de 80 à 380 V et une alimentation de secours sur le réseau de 220 à 240 V. Les spécifications techniques actuelles indiquent également des options 110-120 V/60 Hz pour les modèles 9 GW et 12 GW ; la configuration électrique est donc vérifiée avant le début de l'assemblage.
Référence de production pour les modèles techniques actuels :
| Modèle | Consommation électrique nominale de refroidissement | Max. La puissance d'entrée | Charge de réfrigérant | Débit d'air |
|---|---|---|---|---|
| 9 GW / 30 000 BTU | 690W | 1,450W | 900g | 650m³ / h |
| 12 GW / 30 000 BTU | 980W | 1,870W | 900g | 650m³ / h |
| 18 GW / 30 000 BTU | 1,520W | 2,860W | 920g | 900m³ / h |
| 24 GW / 30 000 BTU | 2,100W | 3,800W | 1,260g | 1,200m³ / h |
| 30 GW / 30 000 BTU | 2,500W | 4,000W | 1,290g | 1,300m³ / h |
L'entrée photovoltaïque CC est spécifiée entre 80 et 380 V, avec un courant PV maximal de 15 A pour les modèles de 9 à 18 GW et de 20 A pour les modèles de 24 à 30 GW. Ces différences déterminent les réglages du compresseur, la charge de réfrigérant, la configuration du flux d'air, la protection électrique et les paramètres de contrôle CA/CC utilisés en production.

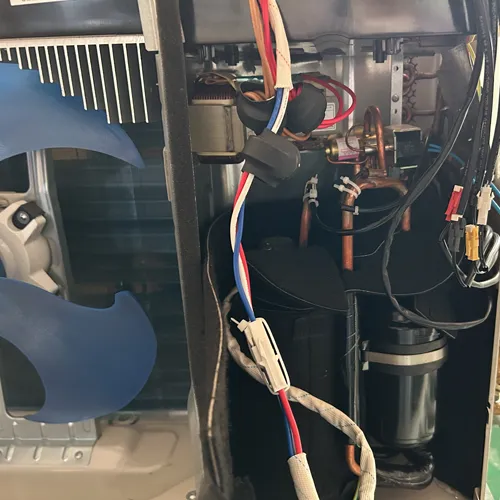

Sélection des composants et correspondance de la configuration
La production commence par la confirmation du modèle SAC approuvé et l'adaptation du compresseur à rotor roulant entraîné par courant continu, du moteur de ventilateur sans balais à courant continu, de l'évaporateur, du condenseur, de la carte de commande AC/DC, des capteurs et des composants de protection électrique à la capacité de refroidissement sélectionnée.
Les modèles de 9 000 à 30 000 BTU utilisent des réglages différents en termes de puissance, de débit d'air, de fluide frigorigène et de courant. La production est donc adaptée aux spécifications techniques sélectionnées, au lieu d'utiliser une configuration unique pour toutes les capacités.

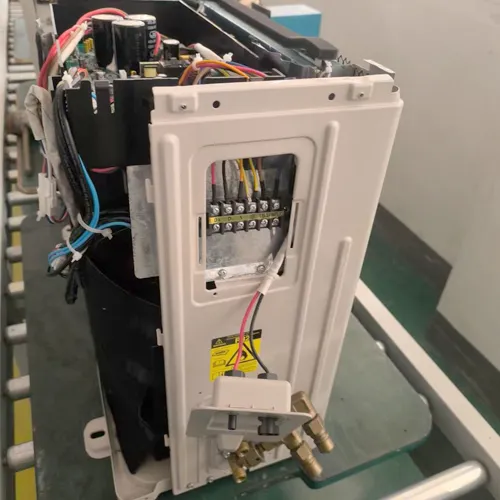

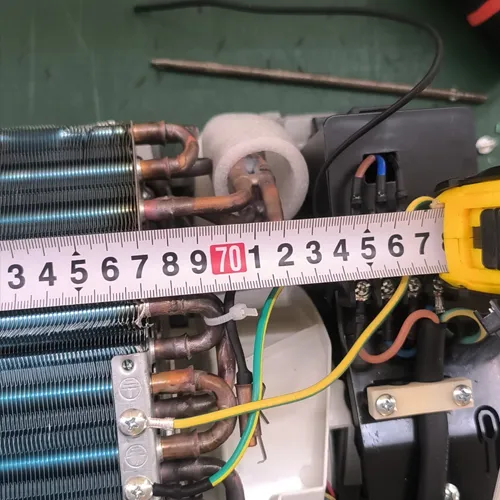

Assemblage des unités intérieure et extérieure
Les unités intérieure et extérieure sont fournies comme un ensemble compatible. L'assemblage comprend les échangeurs de chaleur, le compresseur, le moteur du ventilateur, la tuyauterie de réfrigérant, le câblage, les connexions de la carte de commande, le système de drainage et les bornes électriques.
Les détails de raccordement sont vérifiés par rapport au manuel d'installation du climatiseur solaire et aux instructions sélectionnées pour le climatiseur solaire hors réseau ou le climatiseur solaire raccordé au réseau.

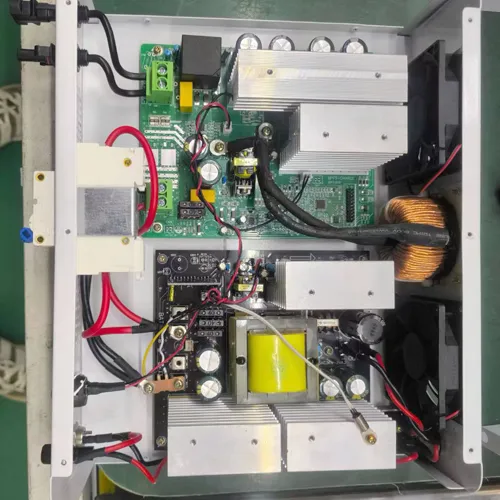

Vérification du système et du fonctionnement AC/DC

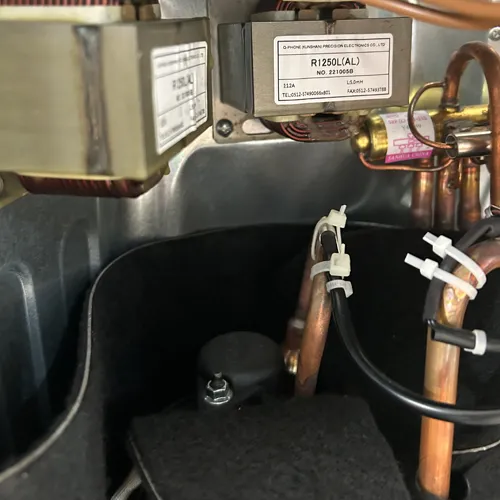

Après assemblage, le circuit frigorifique, le fonctionnement et la sécurité du compresseur, le fonctionnement du ventilateur, la détection de température, la protection électrique, le refroidissement, le chauffage et le système de contrôle AC/DC sont vérifiés.
Par exemple, le modèle 18 GW affiche une consommation de refroidissement nominale de 1 520 W et une puissance d'entrée maximale de 2 860 W, tandis que le modèle 30 GW affiche une consommation de refroidissement nominale de 2 500 W et une puissance d'entrée maximale de 4 000 W. Ces différences entre les modèles permettent de vérifier la configuration électrique et de contrôle appropriée.
Pour plus d'informations sur le fonctionnement et la sécurité des compresseurs , les techniciens peuvent consulter l'article technique correspondant de Sungreat Energy.

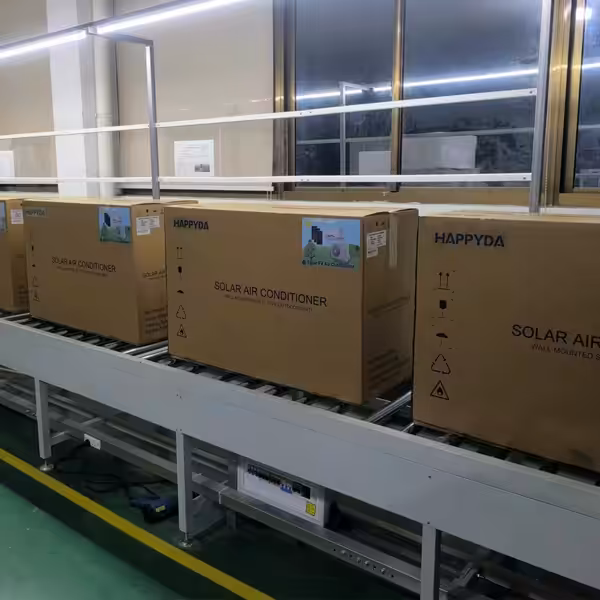

Contrôle qualité avant emballage
Avant que le système n'entre dans la phase d'emballage, les principales connexions mécaniques, le câblage électrique, l'aspect, les accessoires et l'identification du modèle sont vérifiés une dernière fois.
L'unité intérieure, l'unité extérieure, la télécommande, les accessoires d'installation, la documentation technique, la puissance calorifique (BTU), la tension, la fréquence et la configuration AC/DC sélectionnée sont vérifiées en fonction des exigences de la commande. Ceci permet de réduire les risques d'incompatibilité, d'accessoires manquants, de réglages électriques incorrects et de problèmes d'installation sur le chantier.
Climatiseur solaire hybride AC/DC Mini Split Série SAC 9000–36000 BTU : Présentation et détails
La série SAC est un système mini-split hybride AC/DC pour le chauffage et la climatisation solaires. Un boîtier de commande PV dédié gère l'entrée solaire avant son arrivée dans l'unité extérieure, offrant un point de connexion et d'inspection simplifié pour le champ photovoltaïque. Le système accepte une entrée PV CC de 80 à 380 V et fonctionne directement avec l'énergie solaire, sans nécessiter d'onduleur solaire externe.

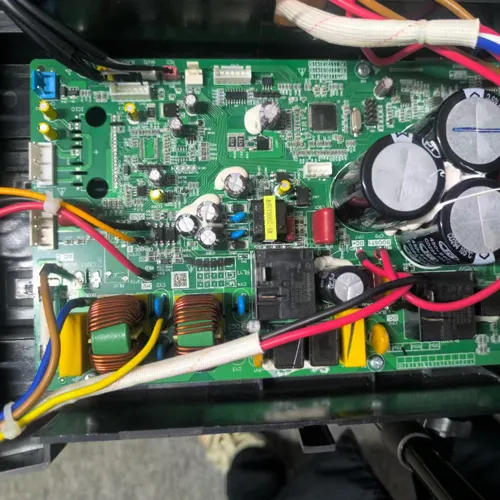

Lorsque l'énergie solaire est disponible, le système de contrôle AC/DC lui donne la priorité. Si la production solaire est insuffisante pour alimenter le compresseur, l'alimentation du réseau ou des batteries peut prendre le relais. La série SAC est ainsi adaptée aux projets de refroidissement solaire raccordés au réseau, autonomes et hybrides. Pour les projets de systèmes solaires complets, Sungreat propose des climatiseurs équipés de panneaux photovoltaïques, de batteries LiFePO4, de dispositifs de protection et d'accessoires connexes.
| Zone du système | Fonction principale |
|---|---|
| Raccordement solaire | Boîtier de commande PV dédié avec entrée PV CC 80–380 V et fonctionnement PV direct |
| Priorité au pouvoir | L'énergie solaire en priorité, avec un soutien du réseau ou des batteries en cas d'insuffisance de production solaire |
| Accès à l'installation | Bornes électriques séparées, connexions des tuyaux de réfrigérant et schémas de câblage |
| Contrôle par Wi-Fi et application | Commande à distance marche/arrêt, réglage de la température, sélection du mode chauffage/refroidissement, programmation et vérification de l'état du système |
| Surveillance de l'énergie | relevés de consommation d'électricité quotidiens, mensuels et annuels |
Grâce au Wi-Fi intégré, l'appareil se connecte à une application mobile, permettant ainsi aux utilisateurs de contrôler son fonctionnement à distance et de consulter l'état du système. La fonction de suivi de la consommation d'énergie aide les particuliers, les entreprises et les équipes de projet à comparer leur consommation d'électricité sur différentes périodes et à évaluer les performances de l'installation solaire au cours de la journée.
Les informations de fonctionnement en temps réel et l'identification des pannes permettent aux techniciens d'évaluer l'état général du système avant d'organiser une intervention sur site. Ceci favorise un dépannage plus efficace et peut réduire les déplacements inutiles.
Pour l'installation et la maintenance, les techniciens peuvent consulter les bornes séparées, les connexions de réfrigérant, les schémas de câblage et le guide de dépannage relatif à l'efficacité du refroidissement, disponibles sur la page produit. La configuration finale du champ photovoltaïque, de l'entrée CA, de la batterie, de la protection et les détails d'installation doivent être vérifiés en fonction du modèle sélectionné, des conditions du site et des exigences électriques locales.
Climatiseur solaire hybride AC/DC Mini Split Série SAC 9000–36000 BTU Emballage et livraison
La série SAC est conçue pour deux types de commandes courantes : un ensemble de climatiseurs assortis ou un système complet de refroidissement solaire. Les unités intérieures et extérieures, leur puissance calorifique (BTU), la tension, la fréquence et les composants associés sont vérifiés par rapport à la commande confirmée avant l’emballage. Cela permet aux équipes EPC de recevoir et de distribuer le matériel adéquat sur le chantier.
L'emballage standard en carton est disponible pour les ensembles assortis d'intérieur et d'extérieur. L'emballage en caisse bois peut être réalisé selon la commande et les exigences de transport. Si spécifié dans le plan d'emballage confirmé, des séparateurs internes, des protections d'angle, une protection en polyéthylène expansé (EPE), un emballage séparé pour les accessoires et un emballage sur palette peuvent également être fournis.
Référence d'emballage
| Produit | Référence du site Web actuel | Note d'emballage ou de commande |
|---|---|---|
| Ensemble de 9 000 à 24 000 BTU | Environ 0.32 à 0.61 m³ et 50 à 72 kg avec emballage carton | Plage de référence par modèle |
| Ensemble assorti en caisse en bois | Environ 0.57 à 0.82 m³ et 70 à 95 kg | Cela dépend du modèle et des exigences de transport |
| Module PV de 550 W | Environ 2280 × 1135 × 30 mm | Les données finales dépendent du modèle de panel sélectionné et de la quantité. |
| Boîtier de commande de sécurité connecté au réseau | Environ 300 × 220 × 120 mm et 3 kg | Utilisé selon la configuration système sélectionnée |
| Gestionnaire de recharge hors réseau | Environ 410 × 340 × 160 mm et 6.5 kg | Utilisé pour certaines configurations hors réseau |
Les chiffres d'emballage ci-dessus sont des fourchettes de référence actuelles. Les données d'emballage définitives pour les unités de 30 000 BTU, les autres capacités, les kits solaires complets et les configurations personnalisées sont confirmées en fonction de la commande.
Gestion des commandes de projet
- Correspondance des commandes
Le numéro de modèle, la capacité BTU, la tension, la fréquence, l'identification de l'unité intérieure/extérieure et la liste des accessoires sont vérifiés par rapport à la commande confirmée afin de réduire les erreurs de stockage et d'installation.
- Séparation des composants
Pour les systèmes complets de climatisation solaire, les modules photovoltaïques, les équipements de contrôle et les accessoires associés sont conditionnés selon la configuration choisie. Les systèmes de batteries, les structures de montage et les autres composants du projet sont conformes au système et au plan d'expédition validés.
- Documents d'installation
Les télécommandes, les accessoires de connexion et la liste de colisage sont préparés conformément à la configuration confirmée. Des manuels d'installation, des schémas électriques, des schémas de raccordement photovoltaïque et des instructions d'utilisation sont fournis pour le raccordement AC/DC, l'installation et la mise en service.
- Informations avant expédition
Pour les commandes de modèles mixtes ou de systèmes complets, les dimensions finales des cartons ou des caisses, le poids brut, le volume total (CBM), les besoins en palettes et la quantité de chargement peuvent être confirmés avant l'expédition. Cela permet aux équipes de projet d'obtenir des informations plus précises pour la réception en entrepôt, la planification des conteneurs et la distribution sur site.
Calendrier des stocks et de la production
Certains modèles SAC sont disponibles en stock et peuvent être expédiés après confirmation de la commande. Pour les modèles nécessitant une production, un délai de 2 à 3 jours est généralement requis pour les échantillons. Les commandes en gros nécessitent généralement un délai de 2 à 4 semaines, selon le modèle, la quantité commandée, la configuration complète du système et le planning de production.
Le délai de production est distinct du transport, du dédouanement et de la livraison intérieure. Le calendrier de livraison définitif est confirmé en fonction de la destination, de l'itinéraire et de la configuration de la commande.
FAQ sur le climatiseur solaire hybride AC/DC mini split série SAC 9000–36000 BTU
Oui. La série SAC intègre un convertisseur AC/DC et accepte une tension d'entrée de 80 à 380 V CC provenant d'un système photovoltaïque correctement configuré. Cela permet aux panneaux solaires d'alimenter directement le climatiseur, sans onduleur solaire externe.
En journée, l'énergie solaire peut être utilisée comme source d'énergie principale. Si la production photovoltaïque s'avère insuffisante en raison de la couverture nuageuse, d'ombrage, d'une température élevée des modules ou de l'ensoleillement en fin d'après-midi, l'entrée du réseau électrique compatible avec le modèle sélectionné peut prendre en charge la charge restante.
Une batterie n'est pas nécessaire pour le fonctionnement diurne normal d'un système photovoltaïque direct. Une batterie LiFePO4 adaptée peut être ajoutée pour le refroidissement nocturne, l'alimentation de secours ou les applications totalement autonomes.
La compensation potentielle de l'énergie du réseau dépend de la capacité BTU sélectionnée, de la consommation de refroidissement nominale, des heures de fonctionnement solaire et du pourcentage moyen de la charge fournie par le photovoltaïque.
Compensation de l'énergie du réseau ≈ consommation de refroidissement nominale × heures de fonctionnement solaire × contribution moyenne du photovoltaïque
Par exemple, un modèle de 18 000 BTU a une consommation de refroidissement nominale de 1.52 kW. Si l’énergie solaire couvre en moyenne 80 % des besoins en refroidissement pendant 6 heures :
1.52 kW × 80 % × 6 heures = 7.30 kWh par jour
Cela équivaut à environ 219 kWh sur 30 jours. Il s'agit d'un exemple de calcul et non d'une économie garantie. Les résultats réels dépendent de l'ensoleillement local, de l'orientation des panneaux photovoltaïques, de l'ombrage, de la température des modules, de la température extérieure, de l'isolation de la pièce, des réglages de température, de la modulation du compresseur et des heures de fonctionnement quotidiennes.
Pour les modèles SAC actuellement répertoriés et dont les données techniques sont confirmées, les configurations suivantes sont des références préliminaires :
| Capacité de refroidissement SAC | Consommation de refroidissement nominale | Configuration PV préliminaire de 550 W | Capacité photovoltaïque installée |
|---|---|---|---|
| 9,000 BTU | 690W | Environ 4 panneaux | 2.20 kWc |
| 12,000 BTU | 980W | Environ 4 à 5 panneaux | 2.20–2.75 kWc |
| 18,000 BTU | 1,520W | Environ 6 panneaux | 3.30 kWc |
| 24,000 BTU | 2,100W | Environ 7 à 8 panneaux | 3.85–4.40 kWc |
| 30,000 BTU | 2,500W | Environ 8 panneaux | 4.40 kWc |
Ces valeurs sont données à titre indicatif pour la sélection préliminaire du système et ne constituent pas des règles d'installation fixes. L'entrée PV du SAC fonctionne sous une tension continue de 80 à 380 V. Le courant d'entrée PV maximal est de 15 A pour les modèles de 9 000 à 18 000 BTU et de 20 A pour les modèles de 24 000 à 30 000 BTU.
Avant de confirmer la quantité finale, les installateurs doivent vérifier la tension en circuit ouvert (Voc), la tension de puissance maximale (Vmp), le courant de fonctionnement, la tension en série, l'ombrage, l'orientation du toit, les conditions solaires locales et le nombre d'heures de refroidissement prévues pour le panneau sélectionné. Deux panneaux de 550 W peuvent avoir des valeurs de Voc et de Vmp différentes ; leur configuration en série admissible peut donc également différer.
Une batterie n'est pas nécessaire lorsque l'alimentation électrique du réseau est disponible la nuit. Pour un fonctionnement avec batterie de secours ou en mode totalement autonome, le calcul initial de la batterie doit être basé sur la consommation énergétique prévue du climatiseur.
Énergie CA requise ≈ consommation de refroidissement nominale × durée de fonctionnement requise
Par exemple, un modèle de 12 000 BTU a une consommation de refroidissement nominale de 0.98 kW. À charge nominale pendant 4 heures :
0.98 kW × 4 heures = 3.92 kWh
Ces 3.92 kWh représentent uniquement l'énergie nécessaire à la consommation du climatiseur. La capacité nominale finale de la batterie doit également tenir compte de la profondeur de décharge utile, de la réserve de batterie, des pertes liées à la conversion de puissance et des pertes dans les câbles.
La consommation réelle peut diminuer une fois la température de consigne atteinte dans la pièce, mais des températures extérieures élevées, une isolation insuffisante, un fort apport solaire ou une température de consigne trop basse peuvent maintenir une charge de refroidissement plus importante. Le dimensionnement final de la batterie doit également tenir compte de la recharge photovoltaïque en journée, des conditions d'ensoleillement locales, des heures d'autonomie requises, du programme d'utilisation et de la disponibilité du réseau électrique. Cet exemple ne garantit pas une autonomie d'une nuit complète ni de plusieurs jours.
La taille de la pièce n'est qu'un point de départ. Les valeurs suivantes constituent des références préliminaires pour une pièce ou une zone de refroidissement, avec une hauteur sous plafond standard, une isolation ordinaire, une exposition aux fenêtres modérée et une occupation résidentielle typique :
- 30 000 BTU : environ 20 à 30 m² (215 à 1 076 pi²)
- 30 000 BTU : environ 25 à 40 m² (269 à 1 076 pi²)
- 30 000 BTU : environ 40 à 60 m² (431 à 1 076 pi²)
- 30 000 BTU : environ 50 à 80 m² (538 à 1 076 pi²)
- 30 000 BTU : environ 70 à 100 m² (753 à 1 076 pi²)
Ces chiffres sont donnés à titre indicatif et ne constituent pas des règles de dimensionnement fixes. Les pièces mal isolées, avec de hauts plafonds, de grandes fenêtres, une forte déperdition de chaleur par le toit ou les murs, une occupation importante, des équipements de cuisine ou des températures extérieures avoisinant les 45-50 °C peuvent nécessiter une puissance frigorifique supérieure ou un calcul précis des besoins en refroidissement.
Après confirmation de la capacité calorifique (en BTU), la configuration solaire complète doit être adaptée aux besoins quotidiens de refroidissement, à l'ensoleillement maximal local, à la puissance disponible sur le réseau, à la surface d'installation photovoltaïque, au fonctionnement nocturne et à la capacité de stockage d'énergie par batterie requise. Pour une maison à plusieurs pièces, il convient d'évaluer les besoins par zones de refroidissement individuelles plutôt que par la seule surface habitable totale.
Oui. Sungreat Energy peut fournir le climatiseur SAC ainsi que les principaux composants nécessaires pour une configuration solaire + réseau, solaire + batterie + réseau ou entièrement hors réseau.
Un système complet peut comprendre :
- Climatiseur hybride AC/DC série SAC pour la capacité BTU sélectionnée
- Environ 4 à 8 panneaux solaires de 550 W, soit environ 2.20 à 4.40 kWc pour les configurations préliminaires.
- Système de stockage d'énergie par batterie LiFePO4 pour une utilisation nocturne, de secours ou hors réseau.
- équipements de contrôle, de charge et de gestion de l'énergie photovoltaïque
- Disjoncteurs CC et CA, sectionneurs et dispositifs de protection
- Câbles solaires, connecteurs et autres accessoires électriques
- structure de montage des panneaux solaires
- accessoires d'installation pour unités intérieures et extérieures
- Schémas de câblage, instructions d'installation et documents de mise en service
La série SAC accepte une alimentation photovoltaïque CC de 80 à 380 V grâce à son système de conversion de puissance CA/CC intégré. En configuration solaire + réseau, le réseau électrique compatible peut alimenter le climatiseur lorsque la production solaire est insuffisante, sans nécessiter d'onduleur solaire externe pour un fonctionnement photovoltaïque direct.
Pour obtenir un devis, le projet doit préciser le pays et la ville, la superficie de la pièce ou de la zone de refroidissement, la puissance calorifique attendue (en BTU), la tension et la fréquence, les heures de fonctionnement quotidiennes, la disponibilité du réseau, les besoins en alimentation de secours nocturne, ainsi que le modèle et le nombre de panneaux solaires. La chaîne photovoltaïque finale, la capacité de la batterie, les câbles et les dispositifs de protection doivent être adaptés au modèle de climatiseur de secours sélectionné et aux conditions du site.
Produits associés
Nouvelles connexes
La transition vers l'énergie solaire se heurte souvent à un obstacle majeur : la complexité. Choisir l'onduleur adapté à la batterie ou trouver […]
Avant la Foire de Canton, il est important de savoir que, face à l'accélération de la transition énergétique mondiale, des milliers d'entrepreneurs EPC internationaux, d'importateurs et de producteurs d'énergies renouvelables […]
Si vous vous êtes déjà trouvé à l'intérieur d'une centrale solaire de grande envergure en milieu de journée, vous avez probablement remarqué quelque chose de frappant : le sol sous les […]
Les climatiseurs solaires constituent un nouveau type de système de refroidissement écoénergétique qui contribue à atténuer l'impact de la hausse des températures tandis que […]
Alors que les températures mondiales continuent de battre des records, la climatisation est passée d'un luxe à une nécessité vitale. […]
Description détaillée : Découvrez comment un climatiseur solaire hybride permet de réduire jusqu’à 100 % les coûts de climatisation en journée. En savoir plus […]
