Lampadaire solaire intégré série FX avec support réglable
Lampadaire solaire intégré FX Series 40W–150W avec support réglable de 0 à 90° pour routes municipales, projets EPC et installation sur poteau flexible.
- Le support à angle de 0 à 90° permet une installation verticale en haut d'un poteau ou horizontalement sur un bras.
- Les modèles de 40 W à 150 W offrent un flux lumineux de 7 200 à 33 000 lm à une efficacité lumineuse de 180 à 220 lm/W.
- Les panneaux solaires monocristallins jusqu'à 170 W utilisent des cellules dont le rendement est supérieur à 21 %.
- Quatre modes via une télécommande de 30 m ; détection optionnelle à 160° au-delà de 9 m
- Boîtier en aluminium IP66/IK09 avec indicateurs de niveau de batterie et d'état de défaut
Lampadaire solaire intégré FX Series 40W–150W avec support réglable de 0 à 90°
La série FX est conçue pour les projets routiers où l'orientation des panneaux solaires et des luminaires ne peut pas toujours correspondre à une position de montage fixe. Son support réglable de 0 à 90° permet une installation verticale en haut de mât et horizontale sur bras, ce qui permet d'adapter l'angle des panneaux solaires et la direction du luminaire à la configuration de la route et à l'ensoleillement disponible. La position finale du support doit néanmoins être vérifiée en fonction des conditions d'ensoleillement locales, des zones d'ombrage, de la géométrie de montage et de la configuration d'éclairage choisie.
La gamme comprend des modèles de 40 W à 150 W offrant un flux lumineux de 7 200 à 33 000 lm et une efficacité lumineuse de 180 à 220 lm/W. Des panneaux solaires monocristallins jusqu'à 170 W sont compatibles avec le modèle sélectionné, et la hauteur de montage recommandée est de 6 à 12 m. Le boîtier en aluminium, certifié IP66/IK09, protège efficacement la LED, le contrôleur et les composants internes des installations d'éclairage routier extérieur.
L'allumage et l'extinction automatiques, la variation d'intensité lumineuse programmée et la commande par détecteur de mouvement (en option) permettent d'adapter le programme de fonctionnement aux conditions de circulation et aux heures d'éclairage requises. Pour les routes municipales, les zones industrielles et les projets EPC, le modèle final doit être validé en fonction de la largeur de la chaussée, de la disposition des poteaux, de l'éclairement cible, des conditions d'ensoleillement locales et des exigences d'autonomie par temps de pluie. Des garanties standard de 3 ans et optionnelles de 5 ans sont disponibles.
Spécifications techniques et fiche technique de la série FX de lampadaires solaires intégrés avec support réglable
| Modèle | FX | |||||
| Watts(w) | 40W | 60W | 80W | 100W | 120W | 150W |
| Lumens (Lumens) | 7200-8800LM | 10800-13200LM | 14400-17600LM | 18000-22000LM | 21600-26400LM | 27000-33000LM |
| Batterie Lifepo4 (V/AH) | 12.8V 15AH | 12.8V 30AH | 12.8V 45AH | 12.8V 45AH | 12.8V 60AH | 12.8V 75AH |
| Panneau solaire | 18V 60W | 18V 80W | 18V 100W | 18V 130W | 18V 140W | 18V 170W |
| Puce de LED | Philips/Osram/USA Bridgelux | |||||
| CCT (K) | 2700-6500K (personnalisé) | |||||
| Indice de rendu des couleurs | > 70 | |||||
| Efficacité lumineuse | 180-220lm / w | |||||
| Jours de pluie | 5 à 7 jours nuageux/pluvieux | |||||
| Température de travail | -25℃－+65℃ | |||||
| En mode travail | Allumage/extinction automatique, variation d'intensité lumineuse programmée, détecteur de mouvement (modifiable selon les besoins, avec ou sans capteur) | |||||
| Source | alliage d'aluminium | |||||
| Diamètre supérieur du poteau | φ70-φ76 mm | |||||
| Contrôleur | MPPT | |||||
| Indice de protection IP/Classe IK | IP66 / IK09 | |||||
| Hauteur de montage (recommandée) | 6-7m | 6-8m | 8-9m | 9-11m | 10-12m | 10-12m |
| L'espace entre Bâtons(Recommander) | 20-25m | 20-25m | 25-30m | 30-35m | 35-40m | 35-40m |
| Garantie | 5 ans | |||||
Obtenez votre plan d'éclairage routier FX
Obtenez un plan d'éclairage spécifique à votre projet avec un guidage pour les supports de 0 à 90° et une compatibilité IES/DIALux pour votre projet routier.
Vidéo du lampadaire solaire intégré FX Series 40W–150W avec support réglable de 0 à 90°
Série FX de lampadaires solaires intégrés avec support réglable : exemples de projets et d’applications
Plus de 2 000 lampadaires solaires intégrés de la série FX ont été installés dans le cadre de projets aux Philippines, aux États-Unis, en Arabie saoudite, au Kenya, au Nigéria et en Égypte. Ils sont utilisés notamment pour l’éclairage des voies d’accès municipales, des rues résidentielles, des zones industrielles, des routes rurales, des infrastructures publiques et des parkings.
Pour un aperçu plus détaillé d'une installation aux Philippines, consultez le projet d'éclairage public solaire de la série FX de Davao , qui fournit des informations sur la chaleur tropicale, l'humidité, l'exposition aux typhons et la planification pour la saison des pluies.
| Pays | Quantité installée | Application de projet | Comment les effets spéciaux s'intègrent au projet |
|---|---|---|---|
| Philippines | 320+ ensembles | Bâtiments gouvernementaux, installations publiques et routes d'accès municipales | L'éclairage solaire peut soutenir les améliorations progressives de l'éclairage public lorsque le prolongement du câblage du réseau jusqu'à chaque emplacement ne fait pas partie du plan de projet. |
| États-Unis | Environ 280 ensembles | Éclairage des rues résidentielles, des routes communautaires et des espaces publics | La structure ajustable peut être adaptée à différentes configurations de poteaux et à différents tracés de voirie de quartier. |
| Arabie Saoudite | 450+ ensembles | Routes d'usine, campus, parcs industriels et zones logistiques | La conception intégrée peut simplifier la planification de l'installation sur les grands sites où les travaux souterrains sur les lignes électriques sont limités ou évités. |
| Kenya | Environ 210 ensembles | Routes rurales, routes régionales et sections de routes hors réseau | L'exploitation autonome de l'énergie solaire convient aux endroits où l'approvisionnement en énergie du réseau est limité ou instable. |
| Nigéria | Environ 160 ensembles | routes d'accès au village, rues communautaires et infrastructures publiques | Identification du modèle, emballage par zone de projet et informations d'installation : livraison section par section |
| Égypte | 650+ ensembles | Éclairage routier, aires de stationnement, installations publiques et projets municipaux | Les commandes plus importantes peuvent prendre en charge l'installation par étapes, le conditionnement par zone et la planification de la maintenance locale. |
Les références du projet couvrent des configurations FX de 40 W à 150 W, des hauteurs de montage de 6 m à 12 m et des installations verticales en tête de mât et horizontales sur bras. Ces exemples concernent plusieurs sites ; le modèle final, l’angle du support, l’espacement des mâts et le programme de fonctionnement doivent être validés en fonction de la configuration réelle de la route, des conditions d’ensoleillement locales et de l’éclairage souhaité.
Pour les projets EPC et municipaux, les nomenclatures de modèles, les étiquettes d'emballage, les guides d'installation et les registres de chargement peuvent être organisés par tronçon de route ou zone d'installation. Le fichier IES et la mise en page DIALux doivent correspondre au modèle sélectionné et à la configuration finale du projet.
Processus de production de la série FX de lampadaires solaires intégrés avec support réglable
La production de la série FX débute par une vérification de configuration spécifique à chaque modèle pour chaque commande approuvée de 40 W à 150 W. Le module LED, la batterie 12.8 V, le panneau solaire de 60 W à 170 W, le contrôleur, le boîtier de commande et le support orientable de 0 à 90° sont vérifiés conformément aux spécifications confirmées avant l'assemblage.
| Étape de production | Travaux et vérifications | Valeur du projet |
|---|---|---|
| Correspondance des composants | Le boîtier en aluminium, le cadre du panneau solaire, le support, l'emplacement des vis et les dimensions des composants sont vérifiés pour un ajustement correct. | Permet d'éviter les problèmes de configuration ou d'incompatibilité des pièces de montage avant l'assemblage. |
| Assemblage interne | Le module LED, la batterie, le contrôleur, le faisceau de câbles et les connecteurs étanches sont installés successivement. Le cheminement des câbles, la polarité, le verrouillage des connecteurs et l'isolation sont vérifiés avant la fermeture du boîtier. | Permet de garder l'agencement interne dégagé pour faciliter l'identification ultérieure des pannes et les interventions de maintenance. |
| Vérification fonctionnelle | Conformément au plan d'inspection, la charge solaire, l'éclairage automatique, la variation d'intensité lumineuse programmée, la réponse de la télécommande, l'indicateur de batterie et toute fonction de détecteur de mouvement sélectionnée sont vérifiés. Le support est également actionné sur toute sa plage de réglage afin de confirmer son bon fonctionnement et son verrouillage sécurisé. | Confirme que le programme d'exploitation approuvé et la structure d'installation sont compatibles. |
| Version optique et finale | Les unités d'essai sont soumises à une vérification à la sphère d'intégration pour le flux lumineux, la température de couleur et l'efficacité lumineuse. L'inspection finale porte sur l'aspect, l'installation des composants, les étiquettes, les accessoires et les informations d'emballage. | Permet d'aligner le produit expédié avec le calendrier du modèle approuvé et les documents du projet. |
Le boîtier de commande séparé facilite l'accès au système de contrôle et au câblage pour la maintenance ultérieure. Ceci est particulièrement utile pour les projets EPC à l'étranger, où les équipes locales peuvent avoir besoin de remplacer une pièce détachée convenue plutôt que de renvoyer le luminaire complet.
Lampadaire solaire intégré série FX avec support réglable : aperçu et détails
La série FX intègre le panneau solaire, le module d'éclairage LED, la batterie, le contrôleur et les éléments de fixation dans un boîtier en aluminium unique. À l'intérieur, les principaux composants sont disposés en compartiments d'accès distincts, permettant ainsi aux techniciens d'intervenir facilement et rapidement.
Le cadre en aluminium renforcé supporte à la fois le panneau solaire et le corps de la lampe. Le boîtier en aluminium sert également de dissipateur thermique pour la partie LED pendant la nuit. Un manchon de fixation relie directement l'ensemble du luminaire au support réglable, réduisant ainsi le câblage apparent et le besoin de boîtiers externes autour du point d'installation.
Pour faciliter la maintenance, la batterie et le système de contrôle sont conçus comme des modules remplaçables compatibles. Les techniciens peuvent ouvrir le compartiment de service, débrancher les connecteurs correspondants et remplacer uniquement la pièce nécessaire, sans avoir à démonter ou à renvoyer l'ensemble du luminaire. Le module de remplacement doit correspondre au modèle FX, à la configuration de la batterie, au programme du contrôleur et à la disposition des connecteurs. Cette approche permet de simplifier le câblage, de faciliter le diagnostic des pannes et s'avère plus pratique pour les projets à l'étranger, où les équipes locales peuvent disposer de ressources limitées en outils et en assistance technique.

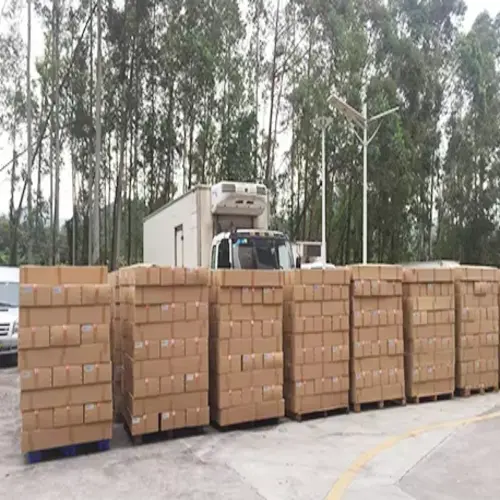

Lampadaire solaire intégré série FX avec support réglable - Emballage et livraison
Avant l'expédition
Les commandes de la série FX sont préparées conformément au calendrier des modèles et au plan de livraison du projet. Avant l'emballage, le corps de la lampe, le support réglable, le boîtier de commande, le bloc-batterie, les accessoires de montage et les documents de commande sont vérifiés par rapport à la configuration et aux quantités approuvées.
Le nombre de cartons varie selon le modèle. D'après la fiche technique actuelle, les lampes FX-40W, FX-50W et FX-60W sont conditionnées à l'unité. Les lampes FX-80W, FX-100W et FX-120W sont conditionnées en deux cartons : un pour la lampe et un pour la batterie. Pour les configurations non mentionnées dans le tableau d'emballage de la fiche technique, le nombre de cartons est vérifié avant expédition et indiqué sur le bon de livraison.
Pour l'identification du site
Lorsqu'une commande comprend plusieurs configurations FX, les cartons peuvent être marqués avec le modèle, la puissance, la quantité, la destination, le tronçon de route ou la zone d'installation. Pour les livraisons aux collectivités et aux entreprises EPC, les produits peuvent également être regroupés par nom de route, section de projet ou phase d'installation. Cela facilite la vérification des cartons de lampes et de batteries par les équipes locales, en les comparant au bon de livraison à réception de l'envoi.
Pour la passation de service et la maintenance
Les boîtiers de commande de rechange et les pièces détachées convenues peuvent être emballés séparément et étiquetés pour les équipes de maintenance locales. Les listes de colisage, les photos de chargement et les documents d'expédition peuvent être établis avant l'envoi. L'ordre de chargement peut suivre le plan de déchargement ou d'installation du client, facilitant ainsi la localisation des produits destinés à la première zone de travail.
Pour les envois contenant des batteries, l'emballage, l'étiquetage et les documents de transport sont vérifiés en fonction de la destination, du mode d'expédition et des exigences d'itinéraire applicables. Des étiquettes claires sur les cartons et un plan de chargement basé sur les commandes permettent de réduire les erreurs de modèles, les articles manquants et le temps consacré au tri des produits sur site.
FAQ sur les lampadaires solaires intégrés de la série FX avec support réglable
La série FX est généralement livrée avec un boîtier gris argenté. Les coloris blanc, noir ou autres couleurs RAL sont disponibles sur demande une fois le code couleur, la quantité commandée et la configuration finale confirmés. La plage de température de couleur disponible s'étend de 2 700 K à 6 500 K, avec un IRC supérieur à 70.
Pour les rues résidentielles, les zones d'accueil ou les lieux où une ambiance visuelle plus douce est souhaitée, une température de couleur de 2 700 à 3 000 K est envisageable. Environ 4 000 K conviennent aux projets exigeant un éclairage routier neutre, tandis que 5 000 à 6 500 K sont préférables lorsque le cahier des charges requiert une ambiance plus froide. La température de couleur finale doit correspondre à la catégorie de route, à l'environnement, aux exigences d'éclairage local et à la configuration de l'éclairage ; une valeur Kelvin plus élevée n'augmente pas automatiquement le flux lumineux annoncé pour un même modèle FX.
La série FX utilise un support réglable de 0 à 90° pour une installation verticale en haut de poteau et horizontale sur bras. Elle permet aux installateurs de positionner le panneau solaire et le luminaire de manière plus adaptée à l'ensoleillement et à la direction d'éclairage souhaitée, plutôt que d'appliquer un angle fixe à chaque route.
L'interface de montage FX publiée est conçue pour des diamètres de tête de mât de 70 à 76 mm. La position finale du support doit être vérifiée en fonction de l'ensoleillement local, de l'ombrage saisonnier, de l'orientation de la route, de la géométrie de montage et des exigences de résistance au vent. Ce réglage améliore la flexibilité d'installation, mais ne remplace pas une conception d'éclairage spécifique au projet ni une étude de l'énergie solaire.
Oui. La série FX peut être configurée pour un fonctionnement automatique du crépuscule à l'aube, une variation d'intensité programmée et une commande par détecteur de mouvement (en option). Une télécommande sans fil d'une portée de 30 m permet de sélectionner quatre modes d'éclairage et de gérer plusieurs lampes localement.
Pour les routes à circulation nocturne continue, comme les axes principaux ou les voies urbaines très fréquentées, un programme de gradation horaire fixe peut être sélectionné. Dans ce cas, le capteur peut être omis si le projet exige un programme d'éclairage stable et prévisible.
Pour les voies communautaires, les voies piétonnes ou les zones à faible circulation, la fonction optionnelle de détecteur de mouvement peut être envisagée conjointement avec la variation d'intensité lumineuse dans le temps. Le capteur de référence publié offre un angle de détection de 160° et une portée supérieure à 9 m, mais son utilisation doit être adaptée à la configuration réelle de la route et au trafic.
Avant la production, veuillez confirmer les heures d'éclairage requises, les niveaux de gradation, les exigences en matière de capteurs, le rayonnement solaire local et l'objectif d'autonomie par temps de pluie. Ces informations permettent d'adapter le programme du contrôleur à la configuration de panneaux solaires et de batteries sélectionnée, plutôt que d'appliquer un mode fixe à chaque projet. Si le site nécessite également une surveillance vidéo 4G/WiFi, comparez le lampadaire solaire intégré de la série FXC avec caméra de vidéosurveillance PTZ ; le détecteur de mouvement de la série FX standard contrôle uniquement l'éclairage et ne doit pas être utilisé pour la surveillance.
Utilisez ces données comme références préliminaires pour la planification du projet. Le tracé final devra être vérifié en fonction de la largeur de la route, de la disposition des poteaux, de l'éclairement cible et de son uniformité.
| Modèle FX | Lumen sortie | Hauteur de montage recommandée | Espacement recommandé des poteaux |
|---|---|---|---|
| FX-40W | 7,200–8,800 ml | 6-7 m | 20-25 m |
| FX-60W | 10,800–13,200 ml | 6-8 m | 20-25 m |
| FX-80W | 14,400–17,600 ml | 8-9 m | 25-30 m |
| FX-100W | 18,000–22,000 ml | 9-11 m | 30-35 m |
| FX-120W | 21,600–26,400 ml | 10-12 m | 35-40 m |
| FX-150W | 27,000–33,000 ml | 10-12 m | 35-40 m |
Le FX-50W peut être configuré pour un projet spécifique. Il est important de vérifier sa puissance, sa hauteur de montage et l'espacement des poteaux en fonction de la configuration et de l'agencement d'éclairage choisis, plutôt que de les estimer entre les modèles 40W et 60W.
Ces chiffres ne constituent qu'un point de départ et ne remplacent pas une conception d'éclairage spécifique. La largeur de la chaussée, le nombre de voies, la position des poteaux, la distribution optique, l'éclairement cible (lux) et son uniformité, ainsi que les horaires d'exploitation, sont autant d'éléments qui peuvent influencer l'espacement final. Une puissance plus élevée n'implique pas automatiquement un espacement plus important entre les poteaux.
Pour obtenir une recommandation de projet, veuillez indiquer la largeur de la chaussée, la disposition des poteaux, la hauteur de montage, la norme d'éclairage requise, les horaires d'exploitation et l'emplacement du projet. La configuration FX et l'espacement des poteaux sélectionnés seront ensuite comparés au fichier IES et au plan DIALux correspondants. Si le calcul d'éclairage nécessite une puissance supérieure, comparez le lampadaire solaire intégré haute puissance de la série NM (40 W à 400 W).
La série FX facilite la maintenance au niveau des composants grâce à son boîtier de commande et son bloc-batterie remplaçables. Après identification de la panne, un technicien local qualifié peut remplacer le module défectueux sans avoir à renvoyer le luminaire complet. La pièce de rechange doit correspondre au modèle FX, à la configuration de la batterie, au programme du contrôleur et à la disposition des connecteurs.
Pour une assistance plus rapide, veuillez envoyer le modèle FX et la puissance, une photo de l'étiquette du produit, l'état de l'indicateur de défaut, des photos du connecteur et une courte vidéo des conditions de fonctionnement.
Pour les commandes de projets, les pièces de rechange convenues, les schémas de câblage, les manuels d'installation et les instructions de remplacement peuvent être fournis avec l'envoi. Après le remplacement, vérifiez la charge solaire, l'allumage/extinction automatique, la réponse à la variation d'intensité et le fonctionnement de tout capteur sélectionné avant de remettre la lampe en service.
La série FX peut être conçue pour assurer un éclairage continu même par temps nuageux ou pluvieux, à condition que le panneau solaire, la capacité de la batterie et le programme d'éclairage soient correctement adaptés. La durée de référence indiquée est d'environ 5 à 7 jours consécutifs nuageux ou pluvieux, mais cela ne garantit pas un fonctionnement à 100 % de luminosité chaque nuit et quelles que soient les conditions météorologiques.
Par exemple, la configuration FX-60W publiée utilise une batterie de 12.8 V × 30 Ah :
12.8 V × 30 Ah = 384 Wh d'énergie nominale
384 Wh ÷ 60 W = 6.4 heures avant pertes de conversion et réserve d'énergie
Cela montre pourquoi la référence sur plusieurs jours dépend du programme de gradation horaire confirmé ou du programme de capteur optionnel, plutôt que d'un fonctionnement continu à 60 W tout au long de la nuit.
Avant de choisir la configuration finale, vérifiez l'emplacement du projet, la durée d'éclairage nocturne, le programme d'éclairage requis, la période de pluie prévue, l'ombrage, la propreté des panneaux et les conditions d'ensoleillement locales. Si la saison nuageuse est plus longue ou si le programme d'éclairage est plus exigeant, la marge des panneaux solaires et des batteries doit être recalculée avant la confirmation de la commande.
Rapport IES sur la série FX de lampadaires solaires intégrés
