Projecteur LED pour mâts de stade, série SQ, 500 W–2000 W
Conçus en fonction de la taille du terrain, de la hauteur du mât et de la distance de visée, les projecteurs de stade LED modulaires de 500 W à 2000 W offrent une efficacité de 150 à 220 lm/W, une optique sélectionnable et une protection IP66 pour les projets à mâts de grande hauteur.
- Configurations de 500 W à 2 000 W adaptées à la taille du terrain, à la hauteur du poteau et à la configuration.
- Efficacité de 150 à 220 lm/W pour l'éclairage de grands espaces sportifs et de mâts de grande hauteur
- Optiques à 15°, 30°, 45° et 60° pour différentes distances de lancer et couvertures de champ
- Indice de protection IP66 pour l'extérieur, destiné aux stades, aux sites de mâts de grande hauteur et aux zones exposées.
- Prise en charge des fichiers IES et de DIALux pour les vérifications de conception d'éclairage de 500 W à 2000 W
Projecteur LED série SQ 500W–2000W pour stades, installations sportives et mâts de grande hauteur
La série SQ de Sungreat Energy est une plateforme d'éclairage LED modulaire pour stades, terrains d'entraînement et projets d'éclairage sur mâts de grande hauteur nécessitant une solution plus performante qu'un simple choix de puissance. Les configurations standard s'étendent de 500 W à 2 000 W, avec une efficacité lumineuse de 150 à 220 lm/W selon la source LED et la configuration du projet. Les quatre angles de diffusion disponibles (15°, 30°, 45° et 60°) peuvent être combinés en fonction de la hauteur du mât, de la distance de projection, de la taille du terrain et de la zone à couvrir par chaque projecteur.
Un agencement d'éclairage pratique peut privilégier des faisceaux étroits pour les longues portées et des faisceaux plus larges pour les zones plus proches. La puissance des luminaires, leur direction de visée, l'éclairement requis (en lux), l'uniformité, l'éblouissement et la proximité des routes ou des zones réservées aux spectateurs doivent être étudiés conjointement avant la production. Grâce à son indice de protection IP66 pour une utilisation extérieure et à ses options de drivers adaptées au projet, la série SQ peut être configurée pour les nouvelles installations dans les stades ou les projets de rénovation. Sungreat Energy peut fournir des fichiers IES spécifiques au modèle et une conception d'éclairage DIALux avant la validation de la configuration finale.
Projecteur LED pour mâts de stade série SQ 500 W–2000 W : Spécifications techniques et fiche technique
| Modèle | SQ | |||
| Watts(w) | 500W | 1000W | 1500W | 2000W |
| Lumens (Lumens) | 90000-110000LM | 180000-220000LM | 270000-330000LM | 360000-440000LM |
| Tension (V) | AC 90-270V | AC 90-270V | AC 90-270V | AC 90-270V |
| Fréquence | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz |
| Puce de LED | Philips/Osram/USA Bridgelux | |||
| Angle de faisceau | 15 / 30 / 45 / 60 | |||
| Facteur de puissance | > 0.95 | |||
| CCT (K) | 2700-6500K (personnalisé) | |||
| Indice de rendu des couleurs | ≥ 80 | |||
| Protection contre les surtensions | 4KV | |||
| Chauffeur | Meanwell/Inventronics | |||
| Efficacité lumineuse | 150-220lm / w | |||
| Température de travail | -40℃－+65℃ | |||
| la photocellule | Une cellule photoélectrique optionnelle permet de réaliser des économies d'énergie et d'assurer la sécurité. | |||
| Détecteur de mouvement | Capteur PIR, prêt à l'emploi ; capteur micro-ondes, en option | |||
| Contrôleur de puissance et de CCT | La puissance et la température de couleur peuvent être modifiées en sélectionnant l'option correspondante sur le contrôleur. | |||
| Source | Aluminium + PC | |||
| Indice IP | IP66 | |||
| Hauteur de montage (recommandée) | 4-10m | 11-20m | 11-20m | 11-20m |
| L'espace entre Bâtons(Recommander) | 15-30m | 30-50m | 30-50m | 30-50m |
| Garantie | 5 ans | |||
Exigences relatives à la caméra et à la diffusion :
Pour les sites utilisant la photographie sportive, la diffusion en direct ou les caméras haute vitesse, les exigences relatives au scintillement et à l'éclairage des caméras doivent être confirmées séparément avant la sélection de la configuration SQ finale. Veuillez fournir les spécifications du projet ou de la diffusion, le cas échéant.
Note concernant l'éclairage sportif : Les exigences en matière de température de couleur (CCT) et de rendu des couleurs doivent être sélectionnées en fonction de l'utilisation du lieu et des normes applicables au projet. Pour les projets sportifs télévisés ou nécessitant de nombreuses prises de vue, les critères de CCT, d'IRC et de scintillement requis doivent être confirmés avant l'approbation de la configuration finale des projecteurs.
Obtenez un plan d'éclairage de stade pour votre projet
500 W–2000 W | 150–220 lm/W | Optiques 15°/30°/45°/60° | IP66 — Éclairage LED modulaire pour stades, permettant une couverture contrôlée dans les installations sportives et les projets sur mâts de grande hauteur
Projecteur LED série SQ 500W–2000W pour stades et projets sportifs avec mâts de grande hauteur
Projecteurs LED pour mâts de stade, série SQ, 500 W–2000 W : cas d’application et projets
La série SQ est idéale pour les terrains de football, les pistes d'athlétisme, les courts de tennis et de padel, les salles de basketball, les terrains d'entraînement, les terrains de sport scolaires, les stades, les ports, les zones industrielles et autres projets d'éclairage de grande surface. Ses configurations de 500 W à 2 000 W et ses optiques à 15°, 30°, 45° et 60° offrent une grande flexibilité pour s'adapter à différentes dimensions de terrain, positions de montage et distances de projection. Pour les installations sportives nécessitant une puissance inférieure, l'éclairage de stade de la série TX (200 W à 1 200 W) peut être envisagé séparément.
Sur un grand terrain de sport, il est rare d'avoir besoin de la même configuration d'éclairage à chaque emplacement. Un projecteur pointé de loin peut nécessiter un faisceau plus étroit pour un meilleur contrôle de la portée, tandis qu'un projecteur plus proche de l'aire de jeu peut utiliser un faisceau plus large. Combiner différents angles de faisceau permet d'obtenir une couverture plus équilibrée que de simplement augmenter la puissance de chaque projecteur.
La même approche s'applique aux ports, aux plateformes logistiques et autres sites d'éclairage en hauteur. L'éclairement cible (lux), son uniformité, l'éblouissement, la position du projecteur, la géométrie du terrain et les limites environnantes doivent être analysés conjointement. La proximité des routes, des zones réservées aux spectateurs et des habitations peut influencer la direction d'éclairage, notamment lorsque la lumière parasite risque de perturber les zones voisines. Pour une gamme de puissance différente, la gamme d'éclairage en hauteur QC Series 400W–1600W constitue une autre option intéressante.
Les marchés cibles types comprennent le Moyen-Orient (Arabie saoudite, Émirats arabes unis, etc.), l'Afrique australe (Afrique du Sud, etc.), l'Europe (Espagne, Italie, etc.), l'Amérique latine (Brésil, Chili, etc.) et l'Australie. La gamme SQ peut être évaluée pour la construction de nouveaux complexes sportifs, d'équipements municipaux, de terrains d'entraînement et de grands projets d'infrastructure sur ces marchés.
Pour les nouvelles installations, les fichiers IES spécifiques au modèle peuvent être utilisés dans DIALux afin de vérifier le nombre de luminaires, l'optique et l'orientation avant la production. Pour les projets de rénovation, Sungreat Energy peut examiner les positions des poteaux, les supports et les conditions d'éclairage existants avant d'adapter la puissance SQ, la combinaison de faisceaux et la direction d'orientation au site.

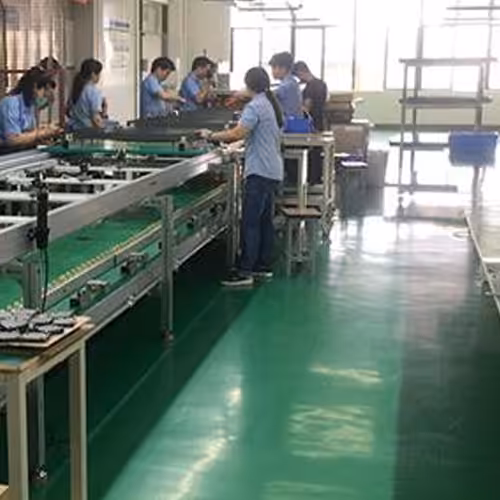

Processus de production des projecteurs LED pour mâts de stade, série SQ, 500 W à 2000 W
Vérification de la configuration et des composants : Avant le début de l’assemblage, la puissance SQ approuvée, la source LED, le driver et la configuration de l’angle de faisceau sont vérifiés par rapport à la commande ou au plan d’éclairage approuvé. Lorsqu’une commande comprend des optiques de 15°, 30°, 45° ou 60°, la configuration optique sélectionnée est confirmée avant la production afin que les luminaires livrés correspondent au plan d’installation.

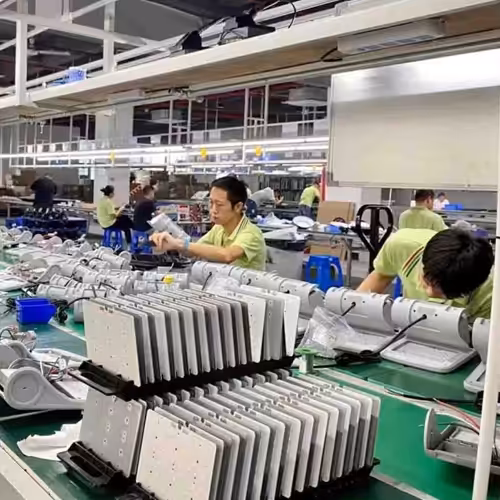

Assemblage optique et mécanique : les modules LED, les lentilles, les écrans anti-éblouissement, les composants de dissipation thermique et les supports de montage sont assemblés conformément à la configuration approuvée. La position des modules, les points de fixation et les joints d’étanchéité sont vérifiés lors de l’assemblage avant que le dispositif ne soit soumis aux tests électriques.
Tests électriques et fonctionnels : Les luminaires finis sont contrôlés quant à leur alimentation, leur facteur de puissance, le fonctionnement du driver, la mise à la terre, la fonction d’éclairage et la cohérence des modules. La configuration du faisceau sélectionnée et la structure réglable sont également inspectées afin de confirmer que le luminaire est conforme aux exigences du projet approuvé.
Contrôle final avant emballage : Avant l’emballage, l’aspect du luminaire, les connexions, les fixations et les accessoires commandés sont vérifiés une dernière fois. Pour les commandes avec des puissances ou des angles de faisceau différents, la configuration finale est comparée au bon de livraison et à l’identification du carton avant expédition.
Projecteur LED pour mâts de stade série SQ 500 W–2000 W : aperçu et détails
L'éclairage d'un stade ne se résume pas à choisir une puissance unique et à la reproduire sur chaque mât. La série SQ utilise une structure modulaire, permettant d'adapter la puissance et la distribution optique à la géométrie du terrain, à la hauteur de montage, à la distance de projection et à la zone couverte par chaque projecteur. Une longue portée peut nécessiter un faisceau plus étroit, tandis qu'une position plus proche de l'aire de jeu peut être plus efficace avec une distribution plus large.
Les optiques disponibles offrent des angles de 15°, 30°, 45° et 60°. Sur un grand terrain, ces options peuvent être combinées afin que différentes positions d'éclairage couvrent différentes zones. Le choix final de la puissance et du faisceau doit également être vérifié en fonction des exigences cibles en matière d'éclairement (lux), d'uniformité et d'éblouissement, et non pas uniquement en fonction de la puissance ou de la luminosité globale.

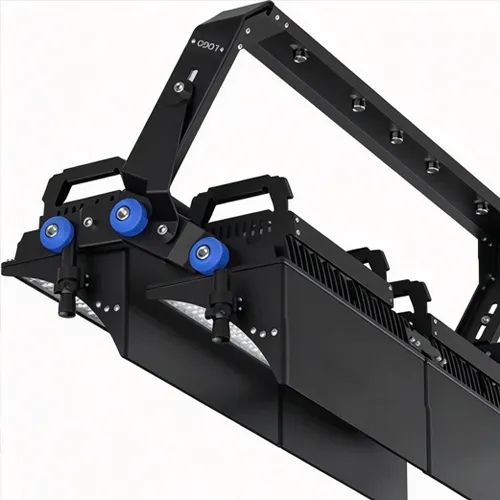

Les modules réglables et les écrans anti-éblouissement permettent de contrôler la direction de l'éclairage, notamment lorsque le terrain est proche des zones réservées aux spectateurs, des routes, des habitations ou d'autres limites sensibles. L'objectif est de maintenir un éclairage utile sur l'aire de jeu tout en limitant la pollution lumineuse. Le résultat final dépend toutefois du plan d'aménagement approuvé et du réglage sur site.
Les projecteurs SQ peuvent être équipés de sources LED Philips, Osram ou Bridgelux et de drivers Meanwell ou Inventronics, conformément aux exigences du projet approuvé. Leur boîtier IP66 les rend adaptés aux applications extérieures en stade et sur mâts de grande hauteur, tandis que leur structure modulaire permet de valider la configuration optique et du projecteur avant la production.
Pour une nouvelle conception ou une rénovation, Sungreat Energy peut fournir des fichiers IES spécifiques au modèle et des calculs DIALux dans le cadre de son assistance à la conception d'éclairage pour les projets EPC , permettant ainsi d'examiner la quantité de luminaires, la distribution optique et la direction de visée avant l'installation.
Projecteur LED pour mâts d'éclairage de stade série SQ 500 W–2000 W : Emballage et livraison
Les projecteurs de la série SQ sont conditionnés dans des cartons d'exportation renforcés avec un rembourrage interne afin de protéger le boîtier, la lentille, le driver et les fixations lors de la manutention et du transport. Pour les projecteurs haute puissance, les envois en groupage (LCL) ou les livraisons longue distance, un emballage sur palettes ou un renforcement par cadre en bois peut être mis en place selon les exigences d'expédition.
Avant l'expédition, le modèle, la puissance, la configuration de l'angle de faisceau, la quantité de luminaires et les accessoires commandés sont vérifiés par rapport à la commande confirmée. Lorsqu'une commande comprend des optiques de 15°, 30°, 45° ou 60°, les étiquettes des cartons et le bon de livraison indiquent la configuration correspondante, ce qui permet à l'équipe d'installation de trier les luminaires appropriés par zone de projet après leur réception.
Les délais de production et de livraison dépendent de la quantité commandée, de la configuration choisie, de la personnalisation et du mode d'expédition. Avant l'expédition, Sungreat Energy peut fournir des photos de l'emballage, la liste de colisage et les documents d'expédition disponibles afin que les clients puissent préparer à l'avance le dédouanement, le déchargement et l'installation. Les délais de production exacts, le calendrier de transport et les documents requis doivent être confirmés en fonction de la destination et du plan d'expédition.
FAQ sur les projecteurs LED pour mâts d'éclairage de stade série SQ 500W–2000W
Ne vous fiez pas uniquement à l'œil nu pour évaluer le résultat. Utilisez un luxmètre étalonné et mesurez la zone sur la même grille de calcul ou aux mêmes points de mesure que ceux utilisés dans le plan d'éclairage approuvé. Relevez les valeurs moyennes, minimales et maximales d'éclairement (en lux), puis vérifiez si l'uniformité de l'éclairage est conforme aux exigences du projet.
Comparez les mesures sur site avec le calcul DIALux approuvé, en utilisant la même puissance d'éclairage, le même angle de faisceau, la même direction de visée et les mêmes conditions de fonctionnement. Pour les lieux nécessitant une diffusion ou la présence de caméras, des critères d'éclairage supplémentaires liés à la prise de vue peuvent également devoir être vérifiés.
Si le résultat diffère sensiblement, vérifiez d'abord la position des luminaires, les angles de visée, l'optique choisie, l'alimentation et les conditions du site. Ajuster la direction de la lumière peut résoudre le problème avant d'augmenter la puissance.
Pas automatiquement. Réduire le nombre de luminaires à forte puissance peut certes diminuer le nombre de points de fixation et simplifier le câblage, mais cela peut aussi créer des zones surexposées, des zones plus sombres ou rendre le contrôle de l'éblouissement plus difficile si la disposition des poteaux et les angles de faisceau ne sont pas adaptés.
L'utilisation de luminaires de plus faible puissance permet une répartition plus homogène de la lumière, même si cela peut engendrer une augmentation du nombre de points d'installation, du câblage et des travaux de maintenance. Le choix doit se fonder sur les dimensions de la zone d'éclairage, la hauteur et la position du mât, la distance de projection, l'éclairement souhaité (en lux), l'uniformité de la lumière, la maîtrise de l'éblouissement et les conditions ambiantes, et non uniquement sur la puissance.
La série SQ propose des configurations de 500 W, 1 000 W, 1 500 W et 2 000 W avec des optiques de 15°, 30°, 45° et 60°. Un fichier IES et un calcul DIALux permettent de comparer le nombre de projecteurs et les combinaisons de faisceaux avant la validation de la configuration finale.
L'éblouissement et la lumière parasite sont maîtrisés grâce à un angle de faisceau optimal, la position du luminaire, la direction de projection et, le cas échéant, des écrans anti-éblouissement. La série SQ propose des optiques à 15°, 30°, 45° et 60°. Les faisceaux étroits conviennent aux longues distances de projection, tandis que les faisceaux larges sont plus adaptés aux zones rapprochées ou aux zones de couverture étendues.
Avant de valider l'aménagement, tenez compte des habitations, des routes, des zones réservées aux spectateurs et des limites de propriété avoisinantes. Utilisez le fichier IES approuvé et le plan DIALux pour examiner la distribution lumineuse prévue, son uniformité et les éventuelles fuites de lumière hors de l'aire de jeu.
Les écrans peuvent réduire la lumière indésirable, mais un excès d'écran peut également diminuer l'éclairage utile. Il convient donc de considérer conjointement le choix et l'orientation du faisceau plutôt que de simplement augmenter la puissance du projecteur.
Oui, mais la rénovation doit être envisagée comme une nouvelle conception d'éclairage plutôt que comme un simple remplacement à puissance égale. Un luminaire aux halogénures métalliques de 1 000 W ou 1 500 W ne correspond pas automatiquement à une puissance spécifique en SQ. La configuration optimale dépend de l'agencement du site, du nombre de luminaires existants, de la hauteur et de la position des mâts, de l'éclairement cible (en lux), de l'uniformité et des conditions d'éclairage actuelles.
Les poteaux existants peuvent être réutilisés, mais il convient de vérifier au préalable l'interface de montage, les dimensions du support, le poids du luminaire, l'état du poteau, les connexions des câbles, la tension d'alimentation et l'accessibilité pour l'installation. La série SQ est compatible avec une tension alternative de 90 à 270 V et propose des puissances de 500 W, 1 000 W, 1 500 W et 2 000 W avec des angles d'éclairage de 15°, 30°, 45° et 60°.
Les luminaires LED s'allument instantanément, sans le temps de préchauffage des lampes à halogénures métalliques. Selon les heures de fonctionnement, le tarif de l'électricité et le design final de l'éclairage, une rénovation peut réduire la consommation d'énergie et les interventions de remplacement des lampes. Il est recommandé de confirmer le résultat par un nouveau calcul d'éclairage plutôt que de se fier uniquement à la puissance initiale.
Pour un projet d'éclairage en grande hauteur, la performance à long terme dépend de l'installation complète, et non uniquement des modules LED. Vérifiez la structure de dissipation thermique en aluminium, le boîtier IP66, la protection contre les surtensions de 4 kV, le driver, les fixations et les connexions de câbles de la configuration SQ sélectionnée. La série SQ est conçue pour fonctionner de -40 °C à +65 °C et bénéficie d'une garantie de 5 ans ; toutefois, la configuration et la couverture de garantie doivent être confirmées pour votre projet.
La protection contre les surtensions intégrée au luminaire ne constitue qu'un élément de la conception électrique. La mise à la terre, la protection des câbles et du tableau de distribution, les connexions externes, ainsi que les conditions locales de foudre ou de qualité du réseau électrique doivent également être prises en compte, notamment pour les mâts de grande hauteur et les longs câbles extérieurs. Ce guide sur la protection contre les surtensions explique la différence entre la protection au niveau du luminaire et celle au niveau du système.
Avant l'approbation finale, veuillez confirmer la source LED et le driver mentionnés dans le devis. Les sources LED Philips, Osram ou Bridgelux et les drivers Meanwell ou Inventronics sont disponibles selon la configuration approuvée. L'accès ultérieur au driver, au câblage et aux éléments de montage doit également être pris en compte lors de la planification de l'installation.
