Réfrigérateur solaire CC double zone 12 V/24 V hors réseau série SDR
Réfrigérateur solaire CC à double zone 12V/24V avec refroidissement de 0 à 10°C, congélation ≤−18°C et options PV de référence de 250 à 500W pour les projets EPC hors réseau.
- Des zones distinctes de 0 à 10 °C et de ≤ −18 °C permettent de séparer les produits frais et congelés.
- L'entrée CC 12 V/24 V s'intègre à un système PV, contrôleur et batterie adapté.
- Les références des compartiments congélateurs de 48 L à 124 L incluent des configurations avec congélateur en haut et sans givre.
- Les puissances nominales de 75 à 103 W permettent de comparer les exigences électriques au niveau du modèle.
- Les références pour les panneaux photovoltaïques de 250 à 500 W et les batteries de 150 à 250 Ah servent de guide pour le dimensionnement préliminaire du système.
Réfrigérateur solaire CC double zone 12 V/24 V série SDR pour stockage hors réseau
La série Sungreat Energy SDR est une plateforme de réfrigérateur à double zone 12V/24V CC destinée aux magasins, distributeurs et sites commerciaux hors réseau qui ont besoin d'un stockage réfrigéré et congelé là où l'alimentation électrique du réseau est indisponible ou instable.
Son armoire verticale combine un compartiment réfrigérateur (0–10 °C) et un compartiment congélateur (≤−18 °C), permettant ainsi de stocker des produits frais et surgelés dans un seul appareil. L'entrée CC permet l'intégration avec un système photovoltaïque, un régulateur de charge et une batterie compatibles.
Pour les quatre configurations à deux zones, les spécifications techniques actuelles indiquent des capacités de congélateur de 48 L, 80 L, 124 L et 98 L. Les modèles disponibles comprennent des versions avec congélateur en haut et avec réfrigérateur en haut, la configuration 98 L étant actuellement proposée sans givre. La puissance nominale varie de 75 W à 103 W, tandis que la puissance photovoltaïque spécifique à chaque modèle varie de 250 W à 500 W et la capacité de la batterie de 150 Ah à 250 Ah.
Ces chiffres constituent un point de départ pour la comparaison des DPE et l'établissement des devis, mais ils ne garantissent pas une consommation énergétique quotidienne identique en toutes circonstances. Le dimensionnement final du réfrigérateur, des panneaux photovoltaïques et des batteries doit prendre en compte la température ambiante, la température des produits à l'entrée, la charge journalière, la fréquence d'ouverture des portes, les heures d'ensoleillement maximales locales, l'ombrage, la chimie des batteries et l'autonomie requise. Les valeurs mesurées en Wh/24 h doivent être utilisées pour la vérification finale du projet, lorsqu'elles sont disponibles.
Réfrigérateur solaire CC double zone 12 V/24 V hors réseau série SDR : spécifications techniques et fiche technique
| Modèle | DTS | ||||||
| Type | Porte simple | Double Door Top Freezer |
Double Door Top Freezer |
Double Door Réfrigérateur haut de gamme |
Double Door Réfrigérateur haut de gamme No Frost |
Machine à glaçons solaire | Machine à glaçons solaire |
| Compartiment congélateur (L) | 5L | 48L | 80L | 124L | 98L | 198L | 30kg/jour |
| Tension d'entrée | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | 24V DC | 24V DC |
| Plage de température (Réfrigérateur / Congélateur) |
0-10 ° C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | ≤-18 ° C | ≤-18 ° C |
| Puissance nominale (W) | 50W | 75W | 90W | 98W | 103W | 225W | 165W |
| Dimensions de production (mm) | 450 * 445 * 500 | 480 * 490 * 1105 | 520 * 550 * 1515 | 580 * 590 * 1660 | 595 * 695 * 1860 | 555 * 578 * 1410 | 354 * 428 * 637 |
| Taille du carton (mm) | 500 * 490 * 520 | 500 * 540 * 1160 | 570 * 605 * 1550 | 630 * 635 * 1720 | 650 * 735 * 1950 | 580 * 650 * 1465 | 430 * 525 * 685 |
| Réfrigérant | R134a | R134a | R134a | R134a | R600a | R134a | R134a |
| Puissance des panneaux solaires (W) | 250W | 250W | 300W | 400W | 500W | 1000W | 400W |
| Capacité de la batterie (Ah) | 150Ah | 150Ah | 200Ah | 200Ah | 250Ah | 250 Ah*2 | 250Ah |
Obtenez votre devis pour un projet de réfrigérateur solaire bi-zone SDR
Réfrigération 0–10 °C / Congélation ≤−18 °C | 12 V/24 V CC | Puissance photovoltaïque de référence 250–500 W | Batteries de référence 150–250 Ah
Présentation du réfrigérateur solaire CC double zone SDR 12V/24V | 0–10°C et ≤−18°C
Réfrigérateur solaire CC double zone 12 V/24 V hors réseau, série SDR : projets et cas d’application
Les exemples suivants sont des références d'application potentielles et non des installations SDR finalisées. Le dimensionnement définitif du réfrigérateur, du système photovoltaïque et de la batterie doit être recalculé en fonction du lieu d'installation, de la saison, de l'ombrage, de la température ambiante, de la température du produit entrant, de la charge journalière, de la fréquence d'ouverture des portes, de la chimie de la batterie et de l'autonomie requise.
Kenya / Afrique de l'Est Épicerie rurale
Une configuration avec compartiment congélateur de 48 L est donnée pour une consommation de 75 W, avec une puissance photovoltaïque de 250 W et une batterie de 150 Ah. À titre d'exemple, avec un cycle de service du compresseur de 45 % :
Consommation d'énergie estimée = 75 W × 24 h × 0.45 = 1 176 Wh/24 h
En utilisant 5 heures d'ensoleillement maximal et un facteur système préliminaire de 75 % :
Estimation de la puissance photovoltaïque = 1 176 Wh ÷ (5 × 0.75) ≈ 216 W
La puissance photovoltaïque de référence de 250 W indiquée est supérieure à cette estimation préliminaire. Les conditions ambiantes en saison chaude, l'ombrage, la charge du produit, la chimie de la batterie, la capacité utile et la consommation réelle en Wh/24 h doivent encore être vérifiées avant l'approbation finale.
Philippines / Boutique insulaire d'Asie du Sud-Est
Pour la configuration du compartiment congélateur de 124 L, un cycle de service du compresseur de 50 % donne, à titre indicatif :
Consommation d'énergie estimée = 98 W × 24 h × 0.50 = 1 176 Wh/24 h
En utilisant 4 heures d'ensoleillement maximal et un facteur système préliminaire de 75 % :
Estimation de la puissance photovoltaïque = 1 176 Wh ÷ (4 × 0.75) ≈ 392 W
Ce résultat est proche des valeurs de référence indiquées pour un système photovoltaïque de 400 W et une batterie de 200 Ah. La conception finale doit encore être validée en fonction de la consommation énergétique quotidienne réelle, des conditions d'ensoleillement locales, de la tension et de la chimie de la batterie, de sa capacité utile et de l'autonomie requise.
Référence No-Frost 98L
La configuration hors gel de 98 litres est donnée pour une consommation de 103 W, avec des références pour un système photovoltaïque de 500 W et une batterie de 250 Ah. Elle peut être envisagée lorsqu'une installation hors gel est requise, mais ces références ne garantissent pas à elles seules la consommation énergétique quotidienne ni les performances de secours.
Les valeurs mesurées (Wh/24h), la tension de la batterie, la capacité utile, la récupération de température et les conditions du site doivent être vérifiées avant l'approbation du projet.
Processus de production du réfrigérateur solaire CC double zone 12 V/24 V hors réseau série SDR
La production débute avec un bon de commande approuvé qui précise la configuration du SDR, l'alimentation CC 12 V/24 V, l'agencement du compartiment congélateur, le fluide frigorigène, le système photovoltaïque de référence et la batterie, ainsi que les étiquettes et accessoires nécessaires. Ce document permet de distinguer les configurations 48 L, 80 L, 124 L et 98 L lors de la préparation des matériaux et de l'assemblage.
| Étape de fabrication | Principaux contrôles |
|---|---|
| Correspondance des commandes et des matériaux | Les pièces d'armoires, les portes, les charnières, les joints, les étagères, les composants de réfrigération, les commandes CC, les étiquettes et les éléments du système solaire correspondants sont vérifiés par rapport à la commande approuvée. |
| Assemblage du meuble et du compartiment | La structure à deux compartiments, l'alignement des portes, l'ajustement des charnières, le joint d'étanchéité, les étagères et les aménagements internes sont inspectés. |
| Installation de réfrigération et de courant continu | Le circuit frigorifique et les composants de commande CC sont installés en fonction du modèle exact ; trois configurations standard à deux zones utilisent le R134a, tandis que la version 98 L sans givre utilise le R600a. |
| Test fonctionel | Le démarrage du compresseur, l'entrée CC, la réponse de la commande, l'étanchéité de la porte et la réduction de la température du réfrigérateur/congélateur sont vérifiés. |
| Examen final de la commande | Le numéro de modèle, la tension CC, le fluide frigorigène, les dimensions du carton, les références PV et batterie, les étiquettes et les accessoires sont comparés à la commande approuvée avant la mise sur le marché. |
Les contrôles de température et d'acceptation finale sont effectués conformément au plan de contrôle qualité approuvé. La durée d'inspection, le niveau d'échantillonnage et les limites d'acceptation peuvent varier selon la commande et le modèle ; par conséquent, la série SDR ne propose pas un test universel de 48 heures applicable à toutes les configurations.
Réfrigérateur solaire CC double zone 12 V/24 V hors réseau, série SDR : présentation et détails
La série SDR est conçue autour de quatre configurations verticales à double zone plutôt qu'avec une seule armoire fixe. Chaque modèle combine un compartiment réfrigérateur 0–10 °C avec un compartiment congélateur ≤−18 °C.
Les spécifications techniques actuelles mentionnent deux configurations avec congélateur en haut (compartiment de 48 L et 80 L) et deux configurations avec réfrigérateur en haut (compartiment de 124 L et 98 L). La version 98 L est actuellement identifiée comme étant sans givre.
| Point de vue d'ensemble | Référence SDR actuelle | Impact sur la planification |
|---|---|---|
| Zones de température | Réfrigérateur 0–10 °C / Congélateur ≤−18 °C | Permet de conserver les produits frais et congelés dans des compartiments séparés. |
| Plans d'aménagement des armoires | Congélateur supérieur de 48 L et 80 L ; réfrigérateur supérieur de 124 L et 98 L | Convient à différentes compositions d'actions et préférences d'accès |
| Dimensions de production | 480 × 490 × 1,105 mm à 595 × 695 × 1,860 mm | Cela affecte la surface au sol, l'accès aux portes, la manutention et la planification du fret |
| Puissance nominale | 75W à 103W | Permet de comparer la consommation électrique de chaque modèle |
| Options PV de référence | 250W à 500W | Fournit un point de départ pour la planification des systèmes solaires |
| Références de batterie | 150Ah à 250Ah | Doit être compatible avec la tension, la chimie et le temps de réserve requis. |
| Réfrigérant | R134a pour trois configurations ; R600a pour la version 98 L sans givre | Il convient de vérifier la disponibilité des services locaux et les exigences relatives à la destination. |
Les valeurs de puissance et les références PV/batterie sont utiles pour une première comparaison, mais ne remplacent pas les mesures de consommation en Wh/24 h dans les conditions de température ambiante, de charge et d'utilisation requises. Le dimensionnement final du système solaire doit également tenir compte de la température d'entrée du produit, de la fréquence d'ouverture des portes, de l'ombrage, des heures d'ensoleillement maximales locales, de la chimie des batteries et de l'autonomie requise.
La configuration optimale dépend du volume du compartiment congélateur, de l'agencement de l'armoire, des exigences de dégivrage automatique, de l'espace disponible et de la conception complète du système solaire-batterie. Veuillez confirmer le modèle exact, le fluide frigorigène, la tension et la configuration système correspondante avant d'établir un devis. Pour les applications nécessitant uniquement la congélation, veuillez consulter la gamme de congélateurs solaires de la série SF, disponible en option.
Réfrigérateur solaire CC double zone 12 V/24 V hors réseau, série SDR : emballage et livraison

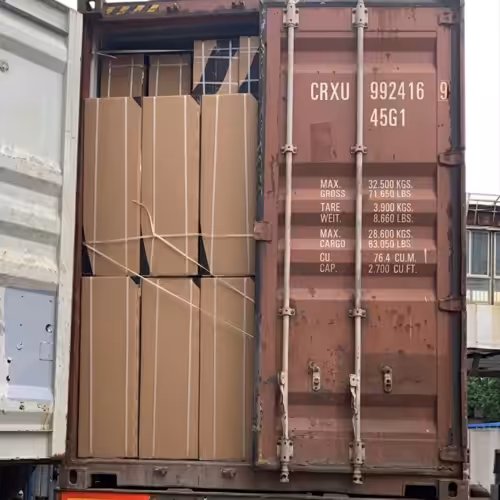

L'emballage est conçu en fonction de l'armoire verticale, des composants amovibles et du trajet de transport final. Un rembourrage interne protège les coins de la porte, les charnières, les joints, le panneau de commande, le compresseur et la zone du condenseur pendant la manutention. Les étagères et accessoires amovibles sont fixés séparément pour éviter tout mouvement à l'intérieur de l'armoire.
| Zone d'emballage | Organisation de la livraison |
|---|---|
| Assemblage de l'armoire et de la porte | Une protection en EPE ou en mousse est ajoutée autour des coins et des zones exposées aux chocs avant la pose du carton extérieur. |
| Étagères et accessoires | Emballé ou sécurisé séparément et vérifié par rapport à la commande approuvée |
| panneaux photovoltaïques et batteries | Emballé séparément lorsqu'il est inclus dans la configuration solaire, le modèle et la quantité étant indiqués sur la liste de colisage. |
| Palettes ou supports en bois | Ajouté en fonction de l'itinéraire d'expédition, du risque de manutention et de la méthode de chargement |
Les dimensions des cartons varient selon les quatre configurations SDR à double zone, de 500 × 540 × 1 160 mm à 650 × 735 × 1 950 mm. Les importateurs doivent calculer le volume (CBM) pour chaque modèle séparément.
CBM = longueur du carton (m) × largeur du carton (m) × hauteur du carton (m) × quantité
Pour les commandes de modèles mixtes, les étiquettes des cartons indiquent le numéro de modèle, la tension d'entrée CC, le type de réfrigérant et les accessoires inclus. La quantité finale de cartons, les exigences en matière de palettes ou de supports en bois, le plan de chargement des conteneurs et le calendrier de livraison sont confirmés après vérification de la composition des modèles, du mode d'emballage, du port de destination, du transporteur et des exigences douanières. La liste de colisage et le bon de chargement sont contrôlés par rapport à la commande approuvée avant expédition.
FAQ sur le réfrigérateur solaire CC double zone 12 V/24 V hors réseau série SDR
Commencez par déterminer le volume de stockage congelé, le ratio produits frais/produits congelés, l'agencement des armoires et les besoins complets du système solaire. Le tableau suivant fournit une configuration préliminaire de référence :
| Compartiment congélateur | Puissance | PV de référence | Référence de la batterie | Mise En Page |
|---|---|---|---|---|
| 48L | 75W | 250W | 150Ah | Congélateur supérieur |
| 80L | 90W | 300W | 200Ah | Congélateur supérieur |
| 124L | 98W | 400W | 200Ah | Réfrigérateur haut de gamme |
| 98L | 103W | 500W | 250Ah | Réfrigérateur haut de gamme, sans givre |
La capacité du congélateur indiquée ne correspond pas à la capacité utile totale du réfrigérateur. Avant d'établir un devis, veuillez confirmer le volume total du réfrigérateur, sa consommation journalière, la fréquence d'ouverture de la porte, l'espace disponible dans le compartiment réfrigérateur, la température ambiante, la tension et la chimie de la batterie, ainsi que l'autonomie requise. Les valeurs photovoltaïques et de la batterie sont données à titre indicatif et doivent être vérifiées sur le lieu d'installation.
Les spécifications techniques actuelles confirment la présence de deux zones de température, mais elles ne confirment pas la régulation indépendante de la température pour les deux compartiments.
| Produit | État actuel de la page SDR |
|---|---|
| Plage de température du réfrigérateur | 0-10 ° C |
| Plage de température du congélateur | ≤−18°C |
| Zones de réfrigérateur et de congélateur séparées | Confirmé |
| Thermostats indépendants | Pas confirmé |
| Compresseurs séparés | Pas confirmé |
| Points de consigne réglables indépendamment | Pas confirmé |
Pour un projet nécessitant un réglage indépendant de la température, veuillez demander le type exact de régulateur, la configuration du compresseur et un test de température spécifique au modèle, dans les conditions ambiantes et de charge prévues. Ce test doit enregistrer la stabilisation et le retour à la température après ouverture des portes, ainsi que la position des capteurs. En attendant la vérification de ces informations, décrivez le produit comme possédant des zones réfrigérateur et congélateur séparées, plutôt que comme offrant une régulation de température indépendante garantie.
Ne dimensionnez pas le système en multipliant la puissance nominale du réfrigérateur par 24 heures comme si le compresseur fonctionnait en continu. Utilisez la consommation énergétique journalière mesurée lorsqu'elle est disponible. Si un test Wh/24 h spécifique au modèle n'est pas disponible, utilisez une estimation du cycle de service pour un dimensionnement préliminaire, puis vérifiez-la dans les conditions de température ambiante, de charge et de fonctionnement cibles.
| Étape de dimensionnement | Exemple de référence double zone 90 W | Limitation |
|---|---|---|
| Cycle de service du compresseur supposé | 40 % | Hypothèse préliminaire seulement |
| Charge journalière estimée | 90 W × 24 h × 0.40 = 864 Wh/jour | Remplacer par la valeur mesurée en Wh/24h |
| calcul de la valeur actuelle | 864 Wh ÷ (5 heures d'ensoleillement maximal × 0.75 facteur de système) ≈ 230 W | La puissance photovoltaïque de 300 W mentionnée est une référence préliminaire. |
| Illustration de la batterie | 24 V × 200 Ah = 4 800 Wh nominal | L'énergie utilisable dépend de la chimie de la batterie, de la profondeur de décharge et de son rendement. |
| Illustration de l'énergie utilisable | 4 800 Wh × 80 % × 90 % ≈ 3 456 Wh | Ceci n'est pas une garantie d'exécution |
Pour le dimensionnement final, veuillez confirmer le modèle exact de SDR, la durée d'ensoleillement maximale locale, la température ambiante en été, la fréquence d'ouverture des portes, la charge thermique, l'ombrage, les pertes de câble, la chimie de la batterie, la coupure basse tension et la durée de fonctionnement de secours requise. Un fonctionnement continu (24 h/24) nécessite un système photovoltaïque et un système de batteries adaptés. Les valeurs de référence sont fournies à titre indicatif pour la conception préliminaire et l'établissement du devis ; elles ne constituent pas une garantie absolue.
Pour connaître les options de modules photovoltaïques à examiner lors de la planification préliminaire, consultez la gamme de panneaux solaires photovoltaïques TOPCon de type N de la série SP . Le choix final des modules dépendra des conditions d'ensoleillement locales et de la conception du contrôleur et de la batterie adaptés.
Les spécifications techniques du SDR confirment une entrée CC 12 V/24 V, mais ne confirment pas que le réfrigérateur puisse accepter directement une chaîne de panneaux solaires non régulée. Le schéma préliminaire du système est le suivant :
Générateur photovoltaïque → régulateur de charge compatible → parc de batteries 12 V/24 V apparié → fusible ou disjoncteur CC → réfrigérateur SDR
| Élément de connexion | État actuel du SDR |
|---|---|
| Entrée du réfrigérateur | 12 V CC/24 V confirmé |
| Connexion brute du panneau PV | Pas confirmé |
| Contrôleur de charge | Utilisation dans le chemin système préliminaire |
| Batteries assorties | Inclus dans le chemin système préliminaire |
| Onduleur AC | Normalement inutile pour un système CC correctement adapté |
| Contrôles finaux | Plage de sortie du contrôleur, courant de démarrage du compresseur, section du câble, polarité, calibre du fusible et coupure basse tension |
Ne connectez pas le réfrigérateur solaire directement à un panneau photovoltaïque avant d'avoir vérifié le schéma de câblage exact du modèle et la plage de puissance photovoltaïque/d'entrée approuvée. La tension des panneaux solaires varie en fonction de l'irradiance et de la température, tandis que le réfrigérateur nécessite une tension continue contrôlée et une protection. Les réfrigérateurs solaires à entraînement direct possèdent une architecture système différente ; leur méthode de connexion ne doit donc pas être appliquée au réfrigérateur solaire sans confirmation spécifique au modèle.
Pour les projets qui incluent également des charges CA ou qui nécessitent un fonctionnement connecté au réseau ou hybride, voir le système d'énergie solaire hybride complet de la série SY comme option de système distincte.
Le temps de refroidissement dépend de plusieurs facteurs, au-delà de la simple puissance nominale du réfrigérateur. Un contenu chaud, des ouvertures fréquentes de la porte, une température ambiante élevée, une circulation d'air restreinte, une tension de batterie faible, une chute de tension au démarrage du compresseur ou de mauvaises connexions CC peuvent tous retarder l'abaissement de la température.
| Ce que vous remarquez | Vérifiez d'abord | Ce que cela peut indiquer |
|---|---|---|
| Le compresseur démarre lentement ou s'arrête inopinément. | Mesurez la tension aux bornes du réfrigérateur pendant la mise en marche ; vérifiez le fusible, la polarité, la sortie du contrôleur et les connexions des câbles. | Faiblesse de la batterie ou chute de tension continue |
| Les deux compartiments refroidissent lentement. | Vérifiez l'ombrage de l'armoire, le dégagement de ventilation, la température ambiante, le chargement à chaud et la fréquence d'ouverture des portes. | Charge frigorifique élevée ou mauvaise dissipation de chaleur |
| Un seul compartiment ne remplit pas sa plage de fonctionnement. | Inspectez le joint de porte du compartiment, le chargement, la circulation d'air interne et la température. | Un problème local d'étanchéité, de chargement ou de circulation d'air |
| Les températures fluctuent au cours de la journée. | Enregistrez les températures des deux compartiments et la tension de la batterie pendant une journée complète. | Permet de distinguer un problème de refroidissement d'un problème d'alimentation électrique |
Si le problème persiste, veuillez fournir le modèle exact du SDR, le type de batterie, la tension aux bornes, la configuration PV et du contrôleur, les conditions d'installation, les détails des câbles et l'enregistrement de la température pour un diagnostic plus approfondi.
Non, cela ne repose pas uniquement sur les spécifications SDR actuelles. La page produit mentionne une zone de réfrigération de 0 à 10 °C, mais cette plage à elle seule ne garantit ni le contrôle de la température à usage médical ni l'adéquation aux vaccins. Les informations SDR actuelles ne documentent ni la préqualification OMS/PQS, ni l'enregistrement calibré des températures, ni la cartographie thermique, ni les fonctions d'alarme, ni les tests de maintien en température ou d'autonomie, ni la validation médicale spécifique au modèle.
La série SDR est conçue pour la réfrigération commerciale hors réseau des aliments, des boissons et des produits alimentaires. Pour le stockage médical, il est impératif de vérifier au préalable le modèle exact et la configuration complète du système solaire-batterie.
- la plage de température requise pour le produit stocké
- exigences en matière de surveillance de la température et d'alarme
- uniformité de température et résultats de cartographie
- temps de maintien ou d'autonomie requis
- température ambiante et conditions de chargement
- qualification réglementaire ou OMS applicable
Tant que la configuration exacte de ces éléments n'est pas vérifiée, ne présentez pas le SDR standard comme un réfrigérateur à vaccins ou un réfrigérateur médical.
