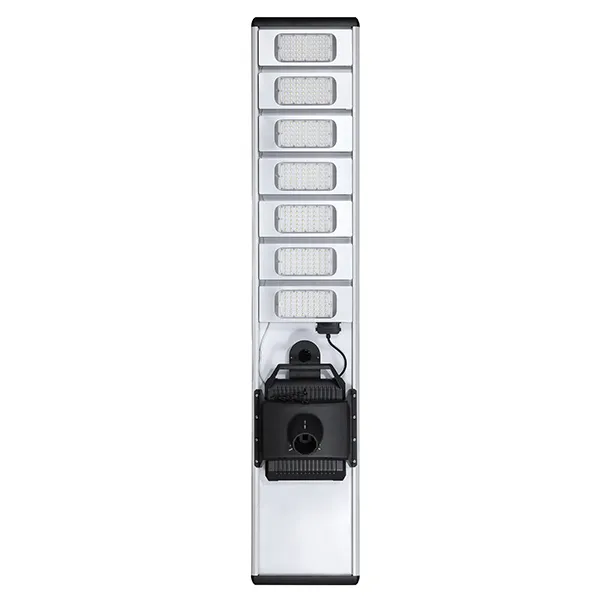

Lampada stradale solare integrata con controllo intelligente IoT serie QH 60W–250W
Lampione stradale solare integrato da 60W–250W con efficienza di 180–220 lm/W, moduli regolabili di ±15° e accesso estraibile alla batteria per progetti municipali.
- I moduli LED regolabili di ±15° contribuiscono a perfezionare la distribuzione della luce stradale.
- Il controllo IoT intelligente da 60W–250W supporta la regolazione della luminosità, i controlli di stato e gli avvisi di guasto.
- 10,800–55,000 lm e 180–220 lm/W con opzioni LED Philips, Osram o Bridgelux
- Alloggiamento in alluminio IP66/IK09 con batteria LiFePO₄ e sistema di ricarica MPPT.
- 5-7 giorni di backup in caso di cielo nuvoloso/pioggia in base alla configurazione approvata e al programma di illuminazione
Lampione stradale solare integrato serie QH da 60W–250W con controllo IoT intelligente per progetti municipali
La serie QH è una lampada stradale solare integrata da 60W a 250W per strade comunali, autostrade e progetti di illuminazione pubblica connessa. Combina illuminazione a LED, accumulo di energia tramite batteria LiFePO₄, ricarica solare MPPT e controllo IoT intelligente in un unico apparecchio per esterni.
Prima di confermare un progetto, esaminate i parametri chiave dei lampioni solari integrati per una checklist tecnica più completa. I moduli LED regolabili di ±15° consentono di orientare con precisione la luce in base alla larghezza della strada e alla configurazione dei pali. Il vano batteria estraibile permette di accedere alla batteria per l'ispezione o la sostituzione senza dover rimuovere l'intero apparecchio dal palo.
Le configurazioni disponibili offrono un flusso luminoso di circa 10,800–55,000 lm a 180–220 lm/W. Selezionare il modello in base alla larghezza della strada, all'altezza e alla spaziatura dei pali, all'illuminamento e all'uniformità desiderati, alle ore di funzionamento notturno, alle condizioni solari locali e al backup richiesto. La configurazione può essere verificata con il relativo file IES e il calcolo DIALux. Per i progetti Smart IoT, il monitoraggio centralizzato, la regolazione remota dell'intensità luminosa, i controlli dello stato operativo e gli avvisi di guasto possono supportare la manutenzione mirata su più punti di illuminazione.

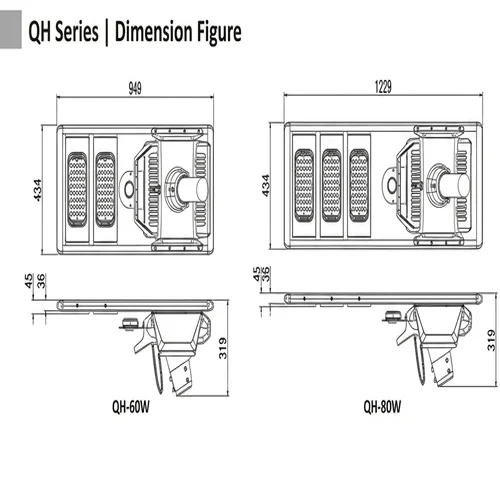

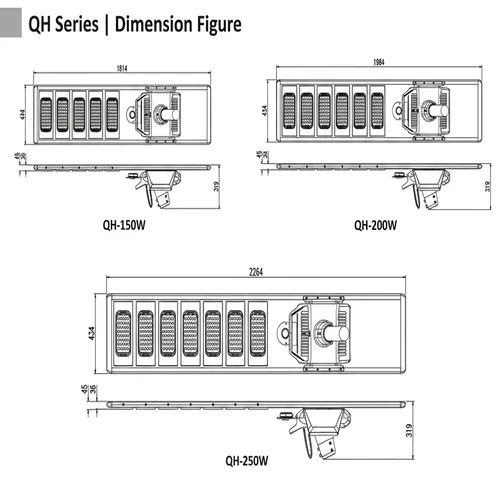

Specifiche tecniche e scheda tecnica del lampione solare integrato con controllo intelligente IoT serie QH 60W–250W
| Modello | QH | ||||||
| Watt(w) | 60W | 80W | 100W | 120W | 150W | 200W | 250W |
| Lumen (Lumen) | 10800-13200LM | 14400-17600LM | 18000-22000LM | 21600-26400LM | 27000-33000LM | 36000-44000LM | 45000-55000LM |
| Batteria Lifepo4 (Ah) | 12.8V 30AH | 12.8V 45AH | 12.8V 45AH | 12.8V 60AH | 12.8V 75AH | 25.6V 45AH | 25.6V 60AH |
| Pannello Solare | 18V 60W | 18V 100W | 18V 130W | 18V 140W | 18V 150W | 36V 200W | 36V 250W |
| Chip LED | Philips/Osram/USA Bridgelux | ||||||
| CCT (K) | 2700-6500K (personalizzato) | ||||||
| CRI | > 70 | ||||||
| Efficienza di illuminazione | 180-220lm / w | ||||||
| Giorni di pioggia | 5-7 giorni nuvolosi/piovosi | ||||||
| Temperatura del lavoro | -25℃－+65℃ | ||||||
| Modalità Lavoro | Accensione/spegnimento automatico, regolazione temporizzata della luminosità, sensore di movimento (modificabile in base alle esigenze, con o senza sensore) | ||||||
| Materiale | Lega di alluminio | ||||||
| Diametro superiore del palo | φ70-φ76 mm | ||||||
| Controller | MPPT | ||||||
| Grado di protezione IP/classe IK | IP66 / IK09 | ||||||
| Altezza di montaggio (consigliata) | 6-8m | 8-9m | 9-10m | 9-11m | 10-11m | 10-12m | 10-12m |
| Spazio tra i poli (consigliato) | 20-25m | 25-30m | 30-35m | 30-35m | 35-40m | 35-40m | 35-40m |
| Garanzia | 5 anni | ||||||
Lampioni solari intelligenti QH per progetti EPC e municipali.
Lampade della serie QH da 60W a 250W con moduli regolabili di ±15°, controllo Smart IoT, accesso alla batteria estraibile e 5 anni di garanzia.
Lampione stradale solare intelligente IoT serie QH da 60W–250W con moduli LED regolabili a ±15°

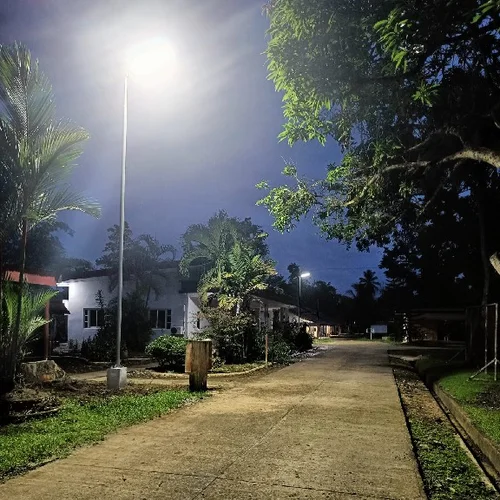

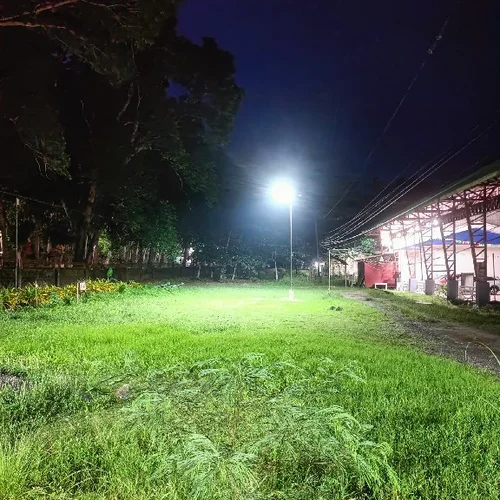

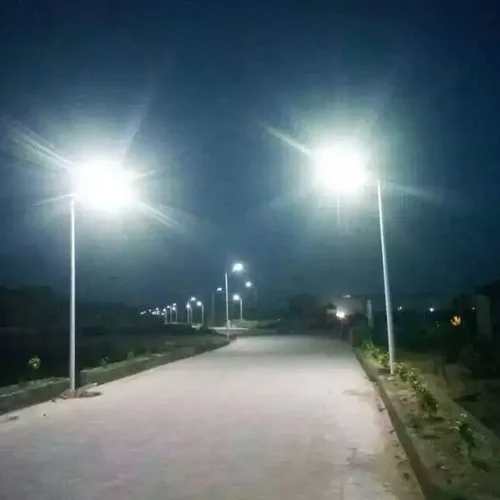

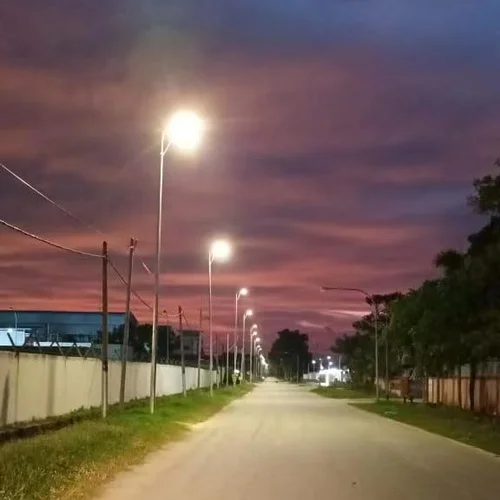

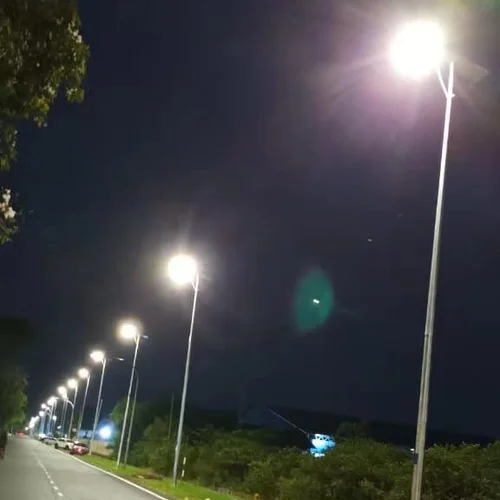

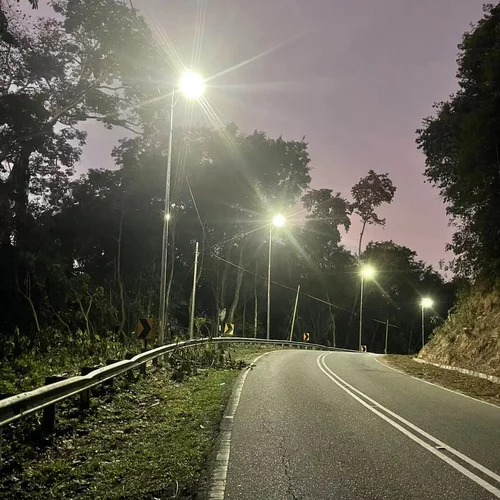

Illuminazione stradale solare integrata con controllo intelligente IoT serie QH 60W–250W: progetti e casi applicativi.
Mercati globali delle infrastrutture
La serie QH può essere presa in considerazione per progetti di illuminazione pubblica e intelligente in Arabia Saudita, Emirati Arabi Uniti, Qatar, Oman, Singapore, Australia e Spagna. Questi paesi rappresentano potenziali mercati per la valutazione dei progetti; l'elenco non implica che ogni configurazione QH sia stata installata o approvata in ciascun mercato.
L'idoneità finale dipende dagli standard locali di illuminazione stradale, dalle condizioni di irraggiamento solare, dalla temperatura, dall'esposizione a polvere o sale, dalla necessità di un sistema di backup per giornate nuvolose/piovose e dalla copertura di comunicazione. Per un elenco tecnico più completo, consultare i parametri chiave dei lampioni solari integrati prima di confermare le specifiche del progetto.
Per un esempio di sito industriale correlato, si veda l' installazione di lampioni solari di Saudi Aramco . Questo progetto utilizza la serie NM, quindi dovrebbe essere considerato un esempio di lampione solare correlato piuttosto che un progetto completato della serie QH.
Come configurare il tuo progetto
Prima di esaminare la configurazione di un progetto QH, si prega di fornire le seguenti informazioni:
Disposizione stradale: larghezza della carreggiata, altezza di montaggio, distanza tra i pali e disposizione dell'illuminazione.
Obiettivi di illuminazione: illuminamento target, uniformità, orari di funzionamento notturno e programma di attenuazione
Condizioni del sito: risorsa solare locale, ombreggiamento, temperatura e necessità di alimentazione di emergenza in caso di cielo nuvoloso/pioggia.
Requisiti di controllo: monitoraggio IoT intelligente, regolazione remota della luminosità, avvisi di guasto e condizioni di comunicazione
Sulla base di questi dati, Sungreat Energy è in grado di riprodurre la configurazione QH confermata, inclusi l'emissione LED, la distribuzione ottica, il pannello solare, la batteria LiFePO₄ e le funzioni di controllo. Qualora sia necessaria una verifica dettagliata della configurazione stradale, il modello e il layout selezionati possono essere controllati con il relativo file IES e il calcolo DIALux.

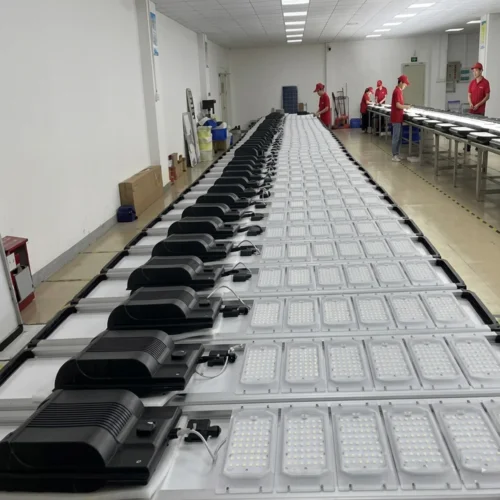

Processo di produzione del sistema di controllo intelligente IoT per lampioni solari integrati serie QH da 60W a 250W.
La produzione inizia con il modello QH e la configurazione del progetto confermati. Prima dell'assemblaggio, vengono abbinati la potenza LED selezionata, la distribuzione ottica, il pannello solare, la batteria LiFePO₄, il regolatore MPPT, il programma di illuminazione e le funzioni Smart IoT.
I componenti sono integrati nell'alloggiamento in alluminio, compresi i moduli LED, il cablaggio interno, il sistema di batterie, il controller e i componenti IoT. I moduli LED regolabili vengono controllati per verificarne il corretto posizionamento, movimento e bloccaggio entro ±15°. Anche il vano batteria estraibile, il percorso dei cavi, i connettori e i punti di tenuta vengono verificati durante l'assemblaggio.
Dopo l'assemblaggio, l'unità viene sottoposta a verifiche funzionali per la ricarica solare, l'accensione/spegnimento automatico, la regolazione programmata dell'intensità luminosa, il funzionamento dell'illuminazione, la risposta del controller e le funzioni Smart IoT configurate. L'unità assemblata viene inoltre sottoposta a un periodo di invecchiamento e osservazione funzionale di 48 ore prima dell'imballaggio.
L'ispezione finale comprende il modello selezionato, le impostazioni di illuminazione, i moduli LED regolabili, l'accesso alla batteria, i collegamenti elettrici, gli accessori di montaggio e la configurazione dell'ordine.
Per i progetti che prevedono requisiti specifici in materia di protezione da fulmini o sovratensioni, il dispositivo di protezione richiesto e l'ambito di installazione devono essere confermati nei documenti di gara o di ordine prima della produzione.

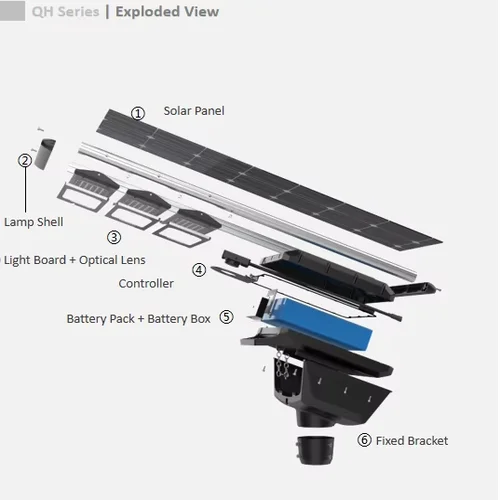

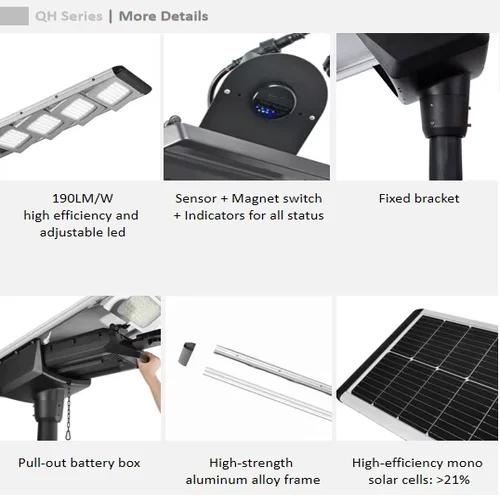

Sistema di controllo intelligente IoT integrato per lampioni solari serie QH da 60W a 250W: panoramica e dettagli
La serie QH è un lampione solare integrato progettato per strade comunali, arterie principali e progetti di illuminazione pubblica interconnessi. Combina illuminazione a LED, accumulo di energia tramite batterie LiFePO₄, ricarica solare MPPT e controllo IoT intelligente in un unico apparecchio per esterni.
Le configurazioni disponibili forniscono un flusso luminoso compreso tra 10,800 e 55,000 lm con un'efficienza luminosa di 180-220 lm/W. I moduli LED regolabili di ±15° consentono di orientare con precisione la direzione dell'illuminazione in base alla larghezza della strada, alla disposizione dei pali, agli arretramenti e alle curve. Ciò contribuisce a migliorare la distribuzione della luce sulla carreggiata e a ridurre le zone d'ombra, sebbene il risultato finale dipenda comunque dalle ottiche, dall'altezza dei pali, dalla spaziatura e dal progetto di illuminazione selezionati.

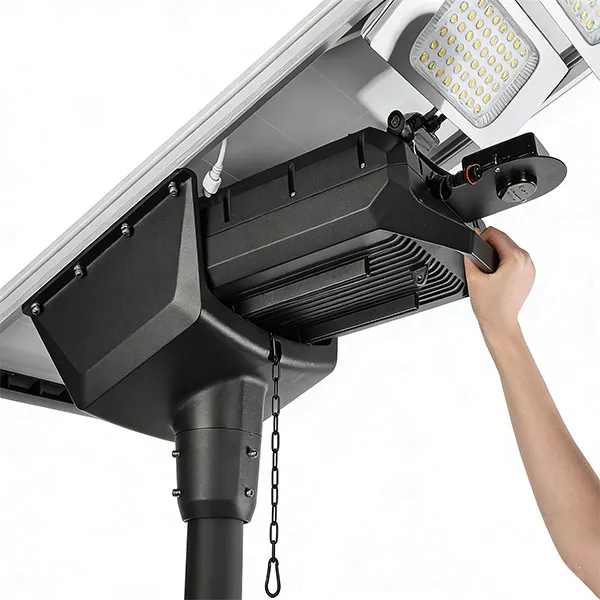

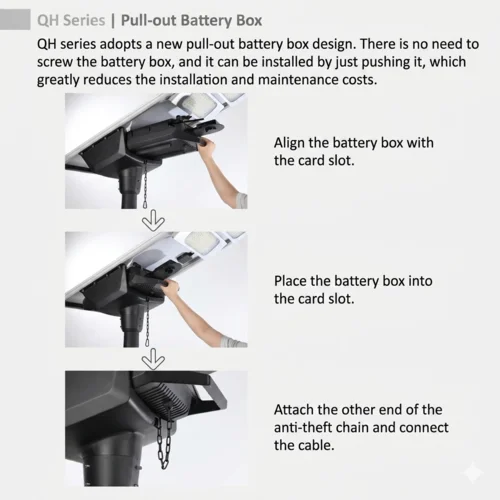

Il vano batteria estraibile consente ai tecnici di accedere alla batteria LiFePO₄ per ispezionarla o sostituirla senza dover rimuovere l'intero apparecchio di illuminazione dal palo. Per i progetti connessi, il controllo Smart IoT supporta il monitoraggio centralizzato, la regolazione remota dell'intensità luminosa, la verifica dello stato operativo e gli avvisi di guasto.
A titolo di riferimento preliminare, la gamma QH può essere considerata per altezze di montaggio di circa 6-12 m e interassi tra i pali di 20-40 m. Questi valori sono da intendersi come punti di partenza e non come valori fissi per ogni modello o sito.
Prima di confermare la configurazione, verificare quanto segue:
- larghezza della strada, altezza dei pali, spaziatura e disposizione
- illuminazione e uniformità del bersaglio
- orari di funzionamento notturni e programma di attenuazione della luminosità
- condizioni solari locali e necessità di un sistema di backup per giornate nuvolose/piovose
- Uscita LED, distribuzione ottica, pannello solare, batteria e requisiti IoT
Il modello e la configurazione ottica selezionati possono quindi essere verificati con il relativo file IES e con i calcoli DIALux prima della conferma dell'ordine.

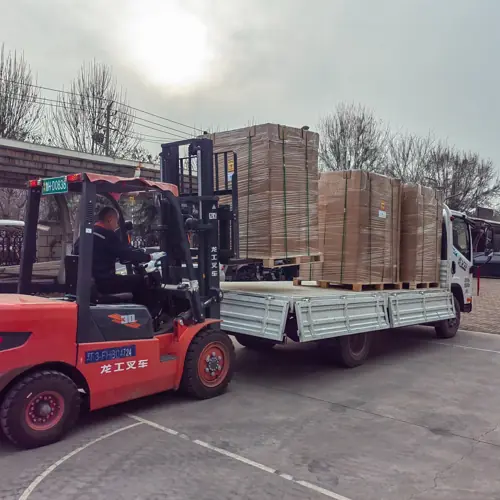

Lampada stradale solare integrata con controllo intelligente IoT serie QH 60W–250W, imballaggio e consegna.
I lampioni solari della serie QH sono imballati con schiuma antiurto sagomata su misura e cartoni rinforzati per l'esportazione. Questo imballaggio protegge i moduli LED regolabili, l'alloggiamento della lampada e i componenti Smart IoT da movimenti, urti e danni superficiali durante la movimentazione e il trasporto internazionale.
Gli accessori di montaggio e i componenti relativi al progetto vengono preparati in base alla configurazione QH confermata. Per ordini comunali, EPC o misti, i cartoni possono includere codici modello, informazioni sul lotto ed etichette di progetto per agevolare i controlli in magazzino, la distribuzione in cantiere e l'installazione.
Per spedizioni LCL (Less than Container Load) o per progetti di dimensioni maggiori, è possibile predisporre pallet, casse di legno o protezioni resistenti all'umidità in base al metodo di spedizione e ai requisiti dell'ordine. Il metodo di imballaggio finale seguirà l'ambito dell'ordine confermato e le condizioni di spedizione.
La preparazione e la consegna dell'ordine vengono pianificate separatamente:
- Preparazione del campione: circa 3-5 giorni
- Ordini di grandi quantitativi per progetti QH: circa 12-18 giorni, a seconda della quantità, della configurazione e della portata del progetto.
- Riferimento per il trasporto aereo: circa 10-14 giorni
- Costo del trasporto marittimo: circa 30-45 giorni
Le cifre relative al trasporto aereo e marittimo sono da intendersi come riferimenti di pianificazione e non come tempi di consegna fissi porta a porta. La tempistica finale dipende anche dalla destinazione, dagli orari dei voli o delle navi, dalle operazioni portuali, dallo sdoganamento e dalle modalità di consegna nell'entroterra. La quantità di imballaggio, le dimensioni dei cartoni, il peso lordo, il volume (CBM) e il metodo di spedizione definitivo vengono confermati al momento della conferma dell'ordine.
Domande frequenti sul sistema di controllo intelligente IoT per lampioni solari integrati serie QH 60W–250W
La manutenzione ordinaria comprende:
- controllare il pannello solare per polvere o ombreggiature
- Ispezione di staffe, elementi di fissaggio, connessioni dei cavi e punti di tenuta
- verifica della batteria, del controller, dei moduli LED e della funzione IoT, ove presenti
Il vano batteria estraibile consente a un tecnico di accedere o sostituire la batteria LiFePO₄ senza dover rimuovere l'intero apparecchio dal palo. Questa soluzione è particolarmente utile per apparecchi installati ad altezze comprese tra 6 e 12 metri. Prima di ordinare un ricambio, verificare il modello QH, la tensione nominale, la capacità, il BMS e il connettore. La gamma è compatibile con sistemi a batteria da 12.8 V e 25.6 V.
Può essere configurato per 5-7 giorni nuvolosi o piovosi, ma questo dato non è una garanzia universale per ogni luogo. L'autonomia effettiva dipende dalla batteria e dal pannello solare selezionati, dalle ore di funzionamento notturno, dalla programmazione della regolazione della luminosità, dalle condizioni di irraggiamento solare locali, dalla temperatura, dall'ombreggiamento e dalla riserva di carica della batteria necessaria.
Ad esempio, il modello da 100 W utilizza una batteria da 12.8 V 45 Ah con circa 576 Wh di energia nominale. Un funzionamento a 100 W per 12 ore richiederebbe circa 1,200 Wh prima delle perdite di sistema. La ricarica MPPT, la regolazione programmabile della luminosità e il rilevamento di movimento opzionale aiutano a gestire l'energia disponibile durante i periodi di scarsa illuminazione solare. Il tempo di autonomia finale deve essere calcolato in base alla configurazione di progetto approvata.
Sì. La gamma da 60W a 250W può essere adattata alla configurazione stradale effettiva, anziché utilizzare una configurazione fissa per ogni progetto. La selezione tiene in genere conto della larghezza della strada, dell'altezza di montaggio, della distanza tra i pali, dell'illuminamento e dell'uniformità desiderati, delle ore di funzionamento notturno, delle condizioni solari locali, del backup necessario e della strategia di controllo IoT.
L'angolo dei LED, la distribuzione ottica, il pannello solare, la batteria e il programma di illuminazione possono quindi essere adattati a queste condizioni. Per la documentazione di gara, il layout proposto può essere verificato con il relativo file IES e il calcolo DIALux.
Garanzia: 5 anni.
L'assistenza post-vendita può includere diagnosi dei guasti, verifiche di configurazione, componenti di ricambio e consulenza tecnica, a seconda del problema specifico e della configurazione dell'ordine confermata. Per i progetti Smart IoT, i dati sullo stato operativo e gli avvisi di guasto possono aiutare a identificare il punto critico dell'illuminazione che necessita di attenzione prima di un intervento in loco. L'ambito definitivo della garanzia, la procedura di sostituzione e i termini di assistenza devono essere confermati nei documenti d'ordine o di gara.
Rapporto IES sulla serie QH di sistemi di controllo intelligente IoT integrati per lampioni solari.
