Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Kit completo.
Los sistemas híbridos de energía solar de 1 kW a 50 kW, diseñados a medida para cada proyecto, combinan paneles fotovoltaicos de tipo N, inversores híbridos, almacenamiento de LiFePO₄ y componentes compatibles para proyectos residenciales, comerciales y de ingeniería, adquisición y construcción (EPC).
- Configuraciones de 1 kW a 50 kW adaptadas a cargas residenciales y comerciales.
- Paneles fotovoltaicos tipo N de 550 W en configuraciones estándar para generación diurna.
- Opciones de almacenamiento estándar de LiFePO₄ de 1.28 a 20.48 kWh para planificación de respaldo
- Plataformas de inversores de 12 V, 24 V o 48 V adaptadas al tamaño del sistema.
- Salida monofásica de 220/230 V o trifásica de 380/400 V a 50/60 Hz.
Sistema completo de energía solar híbrida Serie SY de 1 a 50 kW
Seleccionar paneles, baterías, inversores y accesorios de montaje por separado puede provocar incompatibilidad de especificaciones, trabajo de instalación adicional y la falta de componentes en obra. La serie SY de Sungreat Energy combina paneles fotovoltaicos tipo N con un inversor híbrido, almacenamiento de LiFePO₄, estructuras de montaje, dispositivos de protección y cables compatibles en un único paquete adaptado a cada proyecto, para proyectos residenciales, comerciales y EPC llave en mano de 1 a 50 kW.
La configuración se revisa considerando la carga continua, la demanda de arranque del motor, el consumo diario de energía, las horas pico de sol locales, el tiempo de respaldo requerido y las condiciones de instalación. Según el modelo seleccionado, el sistema puede utilizar plataformas de inversor de 12 V, 24 V o 48 V con salida monofásica de 220/230 V o trifásica de 380/400 V. El conjunto fotovoltaico final, la capacidad de la batería, las protecciones y las longitudes de los cables se confirman en la lista de materiales aprobada, ya que la serie SY se configura para cada emplazamiento en lugar de suministrarse como un kit fijo.
Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Kit completo. Especificaciones técnicas y ficha técnica.
| Modelo | SY | |||||||||
| Tipo | 1kW | 1.5kW | 1.6kW | 3kW | 4.2kW | 6.2kW | 8.2kW | 10.2kW | 12.4kW | 16.4kW |
| Batería LiFePO₄ | 12.8V / 100Ah | 25.6V / 100Ah | 12.8V / 220Ah | 25.6V / 150Ah | 25.6V / 200Ah | 51.2V / 120Ah | 51.2V / 200Ah | 51.2V / 300Ah | 51.2 V / 120 Ah × 2 | 51.2 V / 200 Ah × 2 |
| Capacidad de la batería | 1.280kWh | 2.560kWh | 2.816kWh | 3.840kWh | 5.120kWh | 6.144kWh | 10.240kWh | 15.360kWh | 12.288kWh | 20.480kWh |
| Batería BMS | 100A | 100A | 100A | 100A | 120A | 150A | 150A | 150A | 150A | 150A |
| Panel fotovoltaico tipo N | 1 × 550 W | 2 × 550 W | 2 × 550 W | 3 × 550 W | 3 × 550 W | 4 × 550 W | 5 × 550 W | 6 × 550 W | 8 × 550 W | 10 × 550 W |
| Energía fotovoltaica | 0.55 kW | 1.10 kW | 1.10 kW | 1.65 kW | 1.65 kW | 2.20 kW | 2.75 kW | 3.30 kW | 4.40 kW | 5.50 kW |
| Inversor MPPT | 12V/1.0kW/80A | 24V/1.5kW/80A | 12V/1.6kW/80A | 24V/3.0kW/80A | 24V/4.2kW/80A | 48V/6.2kW/120A | 48V/8.2kW/120A | 48V/8.2kW/120A | 48V/6.2kW/120A × 2 | 48V/8.2kW/120A × 2 |
| Salida del inversor | 220/230 V CA monofásico o 380/400 V CA trifásico, 50/60 Hz | |||||||||
| Cable fotovoltaico | 2 rollos de cable fotovoltaico de 4 mm² en color rojo y negro con conectores MC4 | Total 20 metros o personalizado | Total 20 metros o personalizado | Total 20 metros o personalizado | Total 30 metros o personalizado | Total 30 metros o personalizado | Total 30 metros o personalizado | Total 40 metros o personalizado | Total 50 metros o personalizado | Total 60 metros o personalizado | Total 100 metros o personalizado |
| PREMIUM | Embalaje estándar o OEM | |||||||||
| Garantía | 3 años | |||||||||
¡Presupuesto gratuito para sistemas solares híbridos de 1 a 50 kW!
Comparta su perfil de carga y su objetivo de respaldo. Sungreat Energy seleccionará el sistema fotovoltaico, el inversor y el sistema de almacenamiento LiFePO₄ adecuados para minimizar las discrepancias antes de que realice su pedido.
Sistema híbrido completo de energía solar serie SY de 1 a 50 kW | Descripción general del sistema
Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Kit completo para proyectos y casos de aplicación.
En un proyecto solar híbrido, la dificultad no radica simplemente en elegir un inversor. Los compradores deben saber si una bomba o un refrigerador pueden arrancar, cuánta energía debe quedar disponible para las cargas nocturnas, si el sistema fotovoltaico puede recargar la batería antes del próximo apagón y si los cables y dispositivos de protección adecuados llegarán con el sistema.
La serie SY está configurada para proyectos híbridos y aislados de la red eléctrica de 1 kW a 50 kW en viviendas, villas, tiendas, oficinas, clínicas, escuelas, granjas, pequeños negocios y proyectos EPC llave en mano. El sistema final se valida en función de la carga real y las condiciones del emplazamiento.
Un proyecto confirmado en Nigeria suministró 100 sistemas solares autónomos de 5 kW. Cada sistema incluía 10 paneles fotovoltaicos de 550 W, un inversor de 5 kW con capacidad de sobretensión de 10 kVA y una batería LiFePO₄ de 10 kWh. Esta configuración permitía alimentar iluminación, refrigeración, bombas de agua y equipos de oficina en zonas con frecuentes cortes de suministro eléctrico. Consulte el estudio de caso del proyecto autónomo de 5 kW en Nigeria para obtener más información sobre los antecedentes y la configuración del proyecto.
Un sistema de 5 kW no se adapta a todas las instalaciones. La carga de funcionamiento, la demanda de arranque de motores, el consumo energético diario, las horas de sol máximas locales, el tiempo de respaldo necesario, las condiciones de instalación y la distancia del cableado influyen en el diseño. Sungreat Energy selecciona el conjunto fotovoltaico, el inversor híbrido, la batería LiFePO₄, la estructura de montaje, los dispositivos de protección y el cableado, y luego verifica la configuración final con la lista de materiales aprobada.
Este enfoque resuelve problemas comunes como el agotamiento de las baterías durante la noche, fallos en el arranque del motor, recarga lenta, equipos sobredimensionados y accesorios faltantes durante la instalación. La misma lógica de diseño puede adaptarse a diferentes países y condiciones del sitio, pero la configuración final debe confirmarse a partir de los datos del proyecto, en lugar de una lista general de países.
Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Proceso de producción del kit completo.
La instalación de un sistema híbrido completo puede resultar compleja cuando el conjunto fotovoltaico, el inversor, la batería y los accesorios pequeños se especifican por separado. El proceso de producción de Sungreat Energy garantiza que el sistema se ajuste al diseño del proyecto aprobado desde la primera revisión de carga hasta el envío.
Diseño del sistema y ajuste de la lista de materiales
En la fase de diseño se analizan la carga de funcionamiento, la potencia de arranque del motor, el consumo energético diario, las horas de máxima insolación locales y las condiciones de montaje. Sungreat Energy integra el conjunto fotovoltaico, la plataforma inversora de 12 V/24 V/48 V, la batería LiFePO₄, los dispositivos de protección, los cables y los soportes de montaje en una única configuración. Esto ayuda a evitar la carga insuficiente, fallos en el arranque del motor, componentes incompatibles y piezas que no se ajustan a la instalación.
Preconfiguración y pruebas
Antes del envío, se preparan los ajustes del inversor, el voltaje de la batería, la comunicación con el BMS y los parámetros de carga para la configuración aprobada. Se verifica el modelo, la cantidad, el calibre del cable, el tipo de conector y los accesorios con respecto a la lista de materiales aprobada. Las unidades seleccionadas se someten a pruebas de envejecimiento y carga de 48 horas para comprobar las funciones de carga, descarga, salida de CA y protección.
Documentos de liberación de envío e instalación
Los diagramas de cableado, las etiquetas de los componentes y los subkits de instalación se preparan según la configuración del proyecto. La verificación final se centra en la falta de accesorios, las conexiones incorrectas y las etiquetas que no coinciden, lo que ayuda a los instaladores a evitar retrasos cuando el sistema llega al sitio. El envío se autoriza una vez que el equipo configurado y los materiales de instalación coinciden con la documentación del proyecto aprobada.
Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Descripción general y detalles del kit completo.
La serie SY se suministra como un sistema solar híbrido adaptado al proyecto, en lugar de una caja con componentes separados. Los paneles fotovoltaicos, el inversor híbrido, el sistema de almacenamiento LiFePO₄, la estructura de montaje, los dispositivos de protección y los cables se seleccionan en función de la carga, el objetivo de respaldo y las condiciones de instalación. Esto es fundamental cuando un proyecto incluye bombas, refrigeradores u otras cargas con alta corriente de arranque, o cuando la batería debe recargarse antes del próximo corte de energía.
Para configuraciones de almacenamiento de 51.2 V, la referencia de almacenamiento de baterías LiFePO₄ de la serie LB proporciona información separada sobre la capacidad de la batería, la comunicación y las opciones de instalación.
El diseño de montaje comienza con información precisa del sitio. Para techos de tejas, techos metálicos, techos planos de hormigón e instalaciones en el suelo, envíe fotos del sitio, dimensiones del techo o del suelo, disposición de los módulos y requisitos locales de viento o nieve. Sungreat Energy preparará entonces planos de dimensiones de los soportes, un plano de instalación y una lista de materiales (BOM) correspondiente. El tamaño final del soporte y el método de fijación dependen del módulo seleccionado, la superficie de montaje y los requisitos de diseño locales, por lo que no se debe asumir una única disposición de soportes para cada proyecto.
La pantalla LED del inversor proporciona información local sobre la generación fotovoltaica, el estado de la batería, la carga y el estado de funcionamiento. Ayuda a los instaladores a comprobar si el sistema se está cargando, qué cargas están en funcionamiento y si el modo de funcionamiento es normal. Para configuraciones con comunicación de batería, la interfaz, el protocolo, el cable o la asignación de pines, así como los ajustes de carga o descarga, se confirman con el inversor seleccionado; la tensión nominal de la batería por sí sola no garantiza la compatibilidad.
Según la configuración seleccionada, se puede especificar la monitorización mediante Wi-Fi o GPRS. Cuando la conexión de red necesaria está disponible, los usuarios e instaladores pueden consultar la generación solar y el estado de la batería desde un smartphone, detectar anomalías con antelación y reducir las visitas innecesarias al sitio. El Wi-Fi requiere una red local compatible, mientras que el GPRS depende de la cobertura celular, una tarjeta SIM y un servicio de datos activo. La monitorización remota no sustituye la inspección in situ.
Las dimensiones del soporte, la disposición de la interfaz, la función de monitorización y los accesorios necesarios se confirman en la lista de materiales final del proyecto antes del envío.
Sistema completo de energía solar híbrida de 1 kW a 50 kW, serie SY, para el hogar. Incluye kit completo y envío.
El envío de un sistema solar híbrido implica más que simplemente embalar los componentes principales. Un panel dañado, un modelo mixto, un conector faltante o la documentación incompleta de la batería pueden retrasar la instalación, el despacho de aduanas y la puesta en marcha. Sungreat Energy organiza el embalaje y el envío en función de la configuración aprobada del sistema y la ruta de destino.
Los paneles solares se fijan en palés de exportación reforzados con protección en las esquinas. Las baterías LiFePO₄ y los inversores se embalan en cajas de cartón resistentes a los golpes o en cajas de madera, según la configuración seleccionada y los requisitos de transporte. Los soportes de montaje, los cables fotovoltaicos, los interruptores, los conectores y demás accesorios se agrupan en subkits claramente etiquetados. Antes del envío, se verifican los nombres y las cantidades de los kits con la lista de materiales aprobada para minimizar los daños durante el transporte, la falta de piezas y las entregas de modelos mixtos.
La documentación de las baterías de litio se prepara de acuerdo con la configuración, el modo de envío y los requisitos del destino confirmados. Para proyectos que utilizan el sistema de almacenamiento de baterías LiFePO₄ de la serie LB , es necesario confirmar el modelo, la capacidad y los requisitos de comunicación de la batería antes de elaborar la lista de empaque y la documentación de envío. Según la ruta, la documentación puede incluir el resumen de la prueba UN38.3, la hoja de datos de seguridad (MSDS/SDS), la evaluación de transporte, los certificados de mercancías peligrosas, la factura comercial, la lista de empaque y la declaración de mercancías peligrosas. La lista final de documentos se confirma con el transportista o el agente de carga, ya que los requisitos varían según la ruta.
Una vez definidos el tamaño del sistema, la cantidad de baterías, la estructura de montaje personalizada, el destino y el plan de envío, se confirman los plazos de producción y entrega. Antes del envío, se verifican las dimensiones del paquete, el peso bruto, la disposición de los palés, el plan de carga, las fotos del embalaje y la documentación de envío, comparándolos con el pedido aprobado. Según la aceptación del transportista, los requisitos aduaneros y el cronograma del sitio, el pedido puede enviarse mediante LCL, FCL o por separado, junto con las baterías y los componentes estándar. El tiempo de producción, el tiempo de tránsito, el despacho de aduanas y la entrega en destino se confirman por separado.
Preguntas frecuentes sobre el kit completo del sistema híbrido de energía solar de 1 kW a 50 kW de la serie SY para el hogar.
La serie SY se suministra como un paquete a medida para cada proyecto. Según la configuración confirmada, puede incluir paneles fotovoltaicos tipo N, un inversor híbrido, almacenamiento de baterías LiFePO₄, estructuras de montaje, cables fotovoltaicos, conectores MC4, dispositivos de protección y accesorios de instalación. Los modelos exactos, las cantidades, las longitudes de cable y los accesorios específicos para cada configuración se detallan en la lista de materiales del proyecto aprobada. Un sistema de 1 kW a 50 kW no debe considerarse como un kit fijo.
Para una comprobación preliminar del tamaño, por favor proporcione:
- Lista de electrodomésticos y carga máxima de funcionamiento simultáneo.
- Datos de la placa de características del motor o compresor y demanda de arranque
- Horario de funcionamiento diario y consumo energético nocturno esencial
- Tiempo de respaldo requerido y cargas que deben permanecer alimentadas
- Horas máximas de sol locales, área de instalación, voltaje del sistema, fase y distancia del cable
Utilice la potencia nominal del inversor para cubrir la carga máxima simultánea y el pico de arranque, la capacidad de la batería para cubrir la energía de respaldo necesaria y el conjunto fotovoltaico para suministrar energía durante el día y recargar la batería.
Como referencia preliminar:
Capacidad nominal de la batería requerida ≈ energía de respaldo de CA requerida ÷ (fracción de batería utilizable × eficiencia del inversor)
Tamaño del conjunto fotovoltaico ≈ demanda energética diaria ÷ (Horas máximas de sol × factor general del sistema)
Estas son estimaciones de planificación, no cifras garantizadas de tiempo de funcionamiento ni de producción. El dimensionamiento final depende del equipo seleccionado, los límites de la batería, la temperatura de funcionamiento, la capacidad de reserva y las condiciones del lugar.
La estructura de montaje debe seleccionarse en función de la estructura del tejado o del suelo y del módulo fotovoltaico, no solo del tipo de tejado. Los tejados de tejas, los tejados metálicos, los tejados planos de hormigón y las instalaciones en el suelo requieren diferentes métodos de fijación, disposiciones de soportes y cantidades de accesorios.
Para confirmar la configuración correcta, proporcione fotografías del sitio, las dimensiones del techo o del terreno, el modelo o las dimensiones del módulo fotovoltaico seleccionado, el tipo de instalación y los requisitos locales de viento o nieve. Sungreat Energy podrá entonces preparar los planos de dimensiones de los soportes, un esquema de instalación y una lista de materiales (BOM) correspondiente.
Antes de la instalación, es necesario confirmar el tamaño final del soporte, el método de fijación y la lista de accesorios. Un soporte similar al utilizado en otro proyecto podría no ser compatible con el módulo seleccionado, la superficie de montaje o las condiciones de diseño locales.
Es posible, pero la potencia nominal de 2.5 kVA por sí sola no basta para confirmarlo. Una potencia nominal de 1 HP no indica el consumo eléctrico real del aparato. Muchas bombas convencionales de 1 HP o aires acondicionados de velocidad fija pueden consumir entre 800 y 1,500 W durante su funcionamiento, mientras que su consumo inicial puede ser varias veces mayor.
Un inversor de 2.5 kVA solo puede alimentar el aparato si su potencia de salida continua, su potencia de pico y su duración de pico son suficientes. La batería también debe suministrar la corriente de arranque necesaria sin una caída de tensión excesiva. Los aires acondicionados con inversor, las bombas de velocidad variable y los motores de arranque suave pueden requerir menos corriente de arranque que los equipos convencionales.
El sistema fotovoltaico influye principalmente en la generación de energía diaria y la recarga de la batería; no garantiza por sí solo el arranque de un motor. No aplique la regla general de 5 kW. Envíenos una foto de la placa de características del aparato, la tensión nominal, la potencia o corriente de entrada, la fase, las horas de funcionamiento diarias, otras cargas simultáneas y el tiempo de respaldo requerido. Sungreat Energy podrá confirmar la potencia de salida del inversor, la capacidad de sobretensión, el almacenamiento de la batería y el sistema fotovoltaico para el proyecto.
Elija la batería según la energía que necesite después del atardecer o durante un apagón, no solo según la potencia del inversor. Una batería de 8 kWh de capacidad nominal puede ser suficiente para alimentar dispositivos esenciales como luces, ventiladores, un refrigerador y un router Wi-Fi durante un período de respaldo corto. Una batería de 16 kWh de capacidad nominal proporciona una mayor reserva de energía para un mayor consumo nocturno o apagones prolongados, pero también necesita suficiente energía fotovoltaica para recargarse.
Para una comparación de referencia, utilizando una fracción de batería utilizable supuesta del 80 % y una eficiencia del inversor del 90 %:
8 kWh × 0.80 × 0.90 = 5.76 kWh de energía CA utilizable
16 kWh × 0.80 × 0.90 = 11.52 kWh de energía CA utilizable
Con una carga promedio de 600 W, estas cifras representan aproximadamente 9.6 horas y 19.2 horas. Con una carga promedio de 1.2 kW, representan aproximadamente 4.8 horas y 9.6 horas. Estas son estimaciones de referencia, no una duración garantizada. Los resultados reales varían según el ciclo de funcionamiento de los electrodomésticos, el consumo en modo de espera del inversor, las pérdidas de los cables, la temperatura y la antigüedad de la batería, y la demanda de arranque del motor.
Antes de confirmar la batería, verifique el consumo de energía nocturno, la carga máxima simultánea, las cargas de arranque, el tiempo de respaldo requerido, las horas pico de sol locales y el límite de descarga de la batería. Una batería de mayor tamaño sin suficiente capacidad fotovoltaica puede tardar más en recargarse después de un apagón o un período nublado.

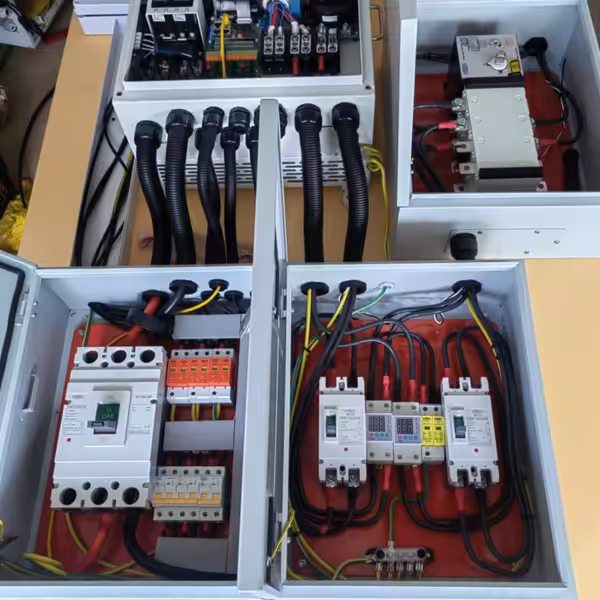

Sí, un sistema solar híbrido bien diseñado necesita una protección coordinada, pero los dispositivos y las especificaciones exactas deben coincidir con la configuración confirmada. No deben seleccionarse únicamente en función de la potencia del inversor.
En el lado fotovoltaico, un interruptor o disyuntor de CC con la capacidad adecuada permite una desconexión segura. Es posible que se requieran fusibles para cadenas fotovoltaicas en paralelo, y un dispositivo de protección contra sobretensiones de CC según la tensión fotovoltaica, la corriente de cortocircuito, la disposición de las cadenas, la longitud del cable y el riesgo de rayos en la zona.
En el lado de la batería, un fusible o disyuntor de CC con la capacidad adecuada y un dispositivo de aislamiento ayudan a proteger los cables de la batería y el inversor contra corrientes de falla elevadas. El BMS proporciona monitoreo y protección electrónicos, pero no debe considerarse un sustituto de la protección externa contra cortocircuitos.
En el lado de CA, es posible que se requieran interruptores de entrada y salida, protección contra sobretensiones de CA y protección RCD o RCBO, según el manual del inversor, la configuración de puesta a tierra y las normas eléctricas locales. Un SPD del lado fotovoltaico no corrige la inestabilidad de la tensión de la red; los problemas en el lado de la red requieren una protección de CA y una configuración del inversor adecuadas.
Para confirmar la configuración de protección, proporcione la ciudad del proyecto, la tensión y fase de la red eléctrica, el modelo del módulo fotovoltaico, la disposición de las cadenas, el modelo del inversor, la tensión y capacidad de la batería y las distancias aproximadas de los cables. La lista de materiales y el diagrama de cableado de protección final se adaptarán a estas condiciones del proyecto.
