Sistema integrado de iluminação pública híbrido solar-eólico Série HY com turbina eólica e sistema de reserva CA.
Os postes de iluminação pública híbridos eólico-solar da Série HY, de 80 W a 150 W, combinam energia solar, eólica e um sistema de backup CA opcional, fornecendo de 14,400 a 33,000 lm para vias públicas e projetos de iluminação fora da rede elétrica. A entrada de energia de múltiplas fontes ajuda a melhorar a disponibilidade de energia em locais costeiros, insulares, montanhosos e outras regiões com clima variável.
- Arquitetura de energia multi-fonte: solar + eólica + CA opcional
- Saída de LED de 80 W a 150 W com 14,400 a 33,000 lm para iluminação viária.
- Turbina eólica de eixo vertical de 100 W a 200 W para geração de energia suplementar.
- Armazenamento de LiFePO₄ com dimerização programável e controle de movimento.
- Projetado para projetos de estradas costeiras, insulares, montanhosas e remotas, sem acesso à rede elétrica.
Série HY - Luminária de rua híbrida eólica-solar de 80 W a 150 W com suporte de energia multi-fonte
A Série HY combina energia solar fotovoltaica, uma turbina eólica de eixo vertical, armazenamento em baterias LiFePO₄ e backup CA opcional em um sistema híbrido de iluminação pública. Disponível com potências de 80 W a 150 W e fluxo luminoso aproximado de 14,400 a 33,000 lm, foi projetada para projetos de infraestrutura e vias públicas onde as condições de incidência solar podem variar ao longo do ano.
A energia solar continua sendo a principal fonte de carregamento durante o dia, enquanto a turbina eólica pode fornecer energia adicional quando houver ventos disponíveis. O gerenciamento inteligente de energia, o controle de intensidade programável e o controle por movimento ajudam a equilibrar a demanda de iluminação noturna com a energia armazenada disponível.
Este projeto com múltiplas fontes de energia é especialmente adequado para áreas costeiras, ilhas, estradas de montanha, comunidades remotas e outros locais onde depender de uma única fonte de energia renovável pode não oferecer a flexibilidade necessária para o projeto. As configurações finais de energia solar, eólica, baterias e sistemas de backup devem ser adequadas às condições reais do local e aos requisitos operacionais.
Sistema de iluminação pública híbrido integrado solar-eólico Série HY com turbina eólica e sistema de backup CA - Especificações técnicas e ficha técnica
| Modelo | HY | |||
| Watts(w) | 80W | 100W | 120W | 150W |
| Lúmens (Lúmens) | 14400-17600LM | 18000-22000LM | 21600-26400LM | 27000-33000LM |
| Bateria de lítio (Ah) | 12.8V 24AH | 12.8V 36AH | 12.8V 42AH | 12.8V 60AH |
| Painel solar | 18V 40W | 18V 60W | 18V 80W | 18V 100W |
| Chip LED | Philips/Osram/EUA Bridgelux | |||
| CCT (K) | 6000-6500K (personalizado) | |||
| CRI | > 70 | |||
| Eficiência de iluminação | 180-220lm / w | |||
| Dias chuvosos | 5 a 7 dias nublados/chuvosos | |||
| Temperatura de trabalho | -25℃－+65℃ | |||
| Modo de trabalho | Ligar/Desligar automático, Ajuste de brilho por temporizador, Sensor de movimento (Pode ser modificado conforme a necessidade, com ou sem sensor) | |||
| Material | Liga de alumínio | |||
| Diâmetro superior do poste | φ70-φ76 mm | |||
| Responsável pelo Tratamento | MPPT ou PWM (escolhido pelo cliente) | |||
| Classificação IP/Classe IK | IP65 / IK09 | |||
| Altura de montagem (recomendada) | 4-6m | 5-7m | 6-8m | 6-8m |
| Espaço entre Poles(Recomendar) | 15-25m | 15-25m | 20-35m | 35-40m |
| Garantia | 5 Anos | |||
Solicite um orçamento gratuito para postes de iluminação pública híbridos eólicos-solares HY.
80W–150W + 14,400–33,000 lm + Energia solar + Turbina eólica de 100W–200W + Backup CA opcional — Projetado para estradas costeiras, ilhas, áreas remotas e projetos de iluminação híbridos fora da rede.
Série HY - Luminária de Rua Híbrida Eólica-Solar de 80W a 150W | Vídeo sobre Turbina Eólica e Sistema de Backup CA
Sistema integrado de iluminação pública híbrido solar-eólico Série HY com turbina eólica e sistema de backup CA: projetos e casos de aplicação
A Série HY foi projetada para projetos de rodovias e infraestrutura onde depender exclusivamente de energia solar pode não oferecer a flexibilidade necessária ao longo do ano. Combinando energia solar fotovoltaica, geração eólica, armazenamento em baterias LiFePO₄ e backup CA opcional, o sistema pode utilizar múltiplas fontes de energia de acordo com as condições reais do local.
Em mercados costeiros e insulares, como as Filipinas, a Indonésia e outras regiões do Sudeste Asiático, a cobertura de nuvens sazonal, os longos períodos de chuva e os ventos costeiros regulares podem tornar a iluminação híbrida eólica-solar uma opção viável. O painel solar continua sendo uma importante fonte de energia durante o dia, enquanto a turbina eólica pode fornecer carga adicional quando as condições de vento forem favoráveis. Para projetos costeiros, a proteção contra corrosão, a exposição ao vento e a manutenção a longo prazo da turbina também devem ser consideradas durante a seleção do sistema.
Em estradas de montanha, comunidades em áreas montanhosas e infraestrutura remota em regiões como a África Oriental, incluindo Quênia, Tanzânia, Uganda e Etiópia, as condições de vento podem variar significativamente com a altitude, o terreno e a geografia local. Os sistemas HY são mais adequados para locais onde o recurso eólico disponível pode complementar a geração solar, em vez de projetos selecionados apenas por estarem localizados em altitudes elevadas.
Nos mercados do Oriente Médio e da África, como Arábia Saudita, Omã, Emirados Árabes Unidos, Nigéria e Gana, a configuração híbrida também pode ser considerada para estradas remotas, áreas de fronteira, vias de acesso industrial e locais de infraestrutura onde a confiabilidade da iluminação é importante. Onde a eletricidade da rede está disponível, mas instável, o backup CA opcional pode fornecer uma fonte de energia adicional em vez de aumentar a capacidade solar e de baterias sem antes avaliar as condições reais do projeto.
A Série HY está disponível em configurações de 80 W a 150 W, com uma saída de aproximadamente 14,400 a 33,000 lm. A configuração final do painel solar, da turbina eólica, da bateria e da iluminação deve ser baseada na irradiação solar local, nas condições de vento favoráveis, nas horas de operação noturna e no desempenho de iluminação necessário. A velocidade inicial do vento, por si só, não deve ser usada para determinar se um sistema híbrido é adequado; o recurso eólico real e a contribuição energética esperada são mais importantes para o projeto.
Para projetos EPC e municipais, a melhor abordagem é avaliar a geração solar, a contribuição eólica, a energia armazenada e o consumo noturno como um sistema completo. Em locais onde os recursos eólicos e solares se complementam, a Série HY pode reduzir a dependência de uma única fonte de energia, enquanto o backup CA opcional oferece uma camada adicional de flexibilidade para projetos que a exigem.
Sistema integrado de iluminação pública híbrida solar-eólica Série HY com turbina eólica e sistema de backup CA
O planejamento da produção começa com a configuração HY aprovada, incluindo saída de LED de 80W a 150W, aproximadamente 14,400 a 33,000 lm, uma turbina eólica de 100W a 200W, entrada solar, bateria LiFePO₄, controlador híbrido e backup CA opcional. A compatibilidade dos componentes é importante, pois as entradas de carregamento solar e eólico precisam funcionar corretamente com a bateria e a estratégia de controle selecionadas.

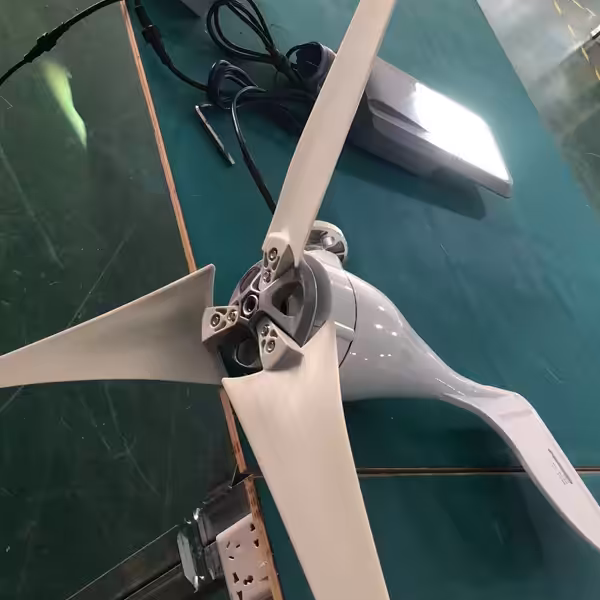

Durante a montagem, a turbina eólica, o módulo solar, a luminária LED, o controlador, a fiação da bateria e a estrutura de montagem são integrados de acordo com a configuração do projeto. As conexões elétricas, a rotação da turbina, as entradas de carregamento e os pontos de fixação estrutural são verificados antes dos testes funcionais.
Os testes podem abranger carregamento solar, entrada de energia eólica, carga e descarga de baterias, operação do anoitecer ao amanhecer, dimerização programável e comutação opcional de backup CA. Uma configuração de iluminação de 100 W, por exemplo, pode usar configurações de gerenciamento de energia diferentes de um sistema de 150 W.
Antes do embalamento, a potência encomendada, a classificação da turbina, as funções de controle e os acessórios são verificados em relação à configuração confirmada do projeto para reduzir erros de instalação e comissionamento no local.
Sistema integrado de iluminação pública híbrido solar-eólico Série HY com turbina eólica e sistema de backup CA: Visão geral e detalhes.
A Série HY combina geração de energia solar, uma turbina eólica de eixo vertical de 100 W a 200 W, armazenamento em baterias LiFePO₄ e backup CA opcional em um sistema híbrido de iluminação viária. Com configurações de LED de 80 W a 150 W e fluxo luminoso de aproximadamente 14,400 a 33,000 lm, o sistema foi projetado para projetos onde a disponibilidade de energia pode variar de acordo com as condições climáticas e do local.
A energia solar é a principal fonte de carregamento durante o dia, enquanto a turbina eólica pode complementar o carregamento da bateria quando houver vento suficiente. A contribuição real do vento depende da velocidade, duração e exposição do local, portanto, os recursos eólicos devem ser avaliados como parte do projeto, e não apenas pela velocidade de partida da turbina.
O controle programável da intensidade da luz e o controle baseado em movimento ajudam a reduzir o consumo desnecessário durante a noite, enquanto o backup CA opcional pode fornecer uma fonte de energia adicional para projetos que exigem maior flexibilidade de fornecimento.
Para estradas costeiras, ilhas, áreas montanhosas e infraestruturas remotas, a carga de energia solar, eólica, de baterias e de iluminação deve ser combinada como um sistema de energia completo.
Sistema integrado de iluminação pública híbrido solar-eólico Série HY com turbina eólica e sistema de backup CA. Embalagem e entrega inclusas.
A embalagem da Série HY é organizada de acordo com a configuração de sistema confirmada de 80W a 150W, incluindo a luminária LED, o módulo solar, a turbina eólica de 100W a 200W, o controlador, as peças de montagem e os componentes CA opcionais. As pás da turbina eólica e as partes rotativas requerem amortecimento adicional e separação dos componentes estruturais mais pesados durante o transporte.
Para encomendas de projetos, as caixas e os pacotes de acessórios podem ser identificados por modelo, potência da turbina ou lote do projeto para facilitar a verificação e a instalação no local. Os painéis solares, a fiação, os suportes e os acessórios de controlo são embalados de acordo com a configuração aprovada e a lista de embalagem.
A produção de amostras geralmente leva de 5 a 9 dias, enquanto pedidos em grande quantidade podem exigir de 16 a 24 dias, dependendo da quantidade, configuração da turbina e personalização. Fotos da embalagem, listas de embalagem e documentos de envio podem ser fornecidos antes do despacho, e o cronograma de frete final é confirmado de acordo com o destino e a disponibilidade da transportadora.
Perguntas frequentes sobre o sistema de iluminação pública híbrido integrado solar-eólico Série HY com turbina eólica e sistema de reserva CA.
A principal vantagem é ter mais de uma fonte de energia disponível para carregar a bateria. A Série HY combina geração solar com uma turbina eólica de eixo vertical de 100 W a 200 W, armazenamento em bateria LiFePO₄ e backup CA opcional, suportando configurações de iluminação pública de 80 W a 150 W.
Durante períodos ensolarados, a energia solar fornece a principal fonte de carregamento. Quando a geração solar é menor, a energia eólica utilizável pode contribuir com energia adicional, em vez de deixar o sistema dependente apenas do painel solar. Para projetos com backup de energia CA, a energia da rede elétrica pode ser uma opção adicional quando a geração de energia renovável e a energia armazenada não forem suficientes para a programação de iluminação necessária.
O benefício, portanto, não é simplesmente "mais potência", mas sim maior flexibilidade na forma como o sistema obtém e gerencia energia. Isso pode ser útil para estradas costeiras, ilhas, áreas montanhosas e infraestrutura remota, onde as condições de incidência solar e eólica variam ao longo do ano.
A Série HY não depende apenas do carregamento solar. Durante períodos nublados ou chuvosos, a turbina eólica de 100W–200W pode fornecer energia adicional quando houver vento disponível, enquanto a bateria LiFePO₄ armazena energia de ambas as fontes renováveis para iluminação noturna.
O controle de intensidade programável também ajuda a prolongar o tempo de operação, reduzindo a carga dos LEDs durante os horários de menor movimento. Por exemplo, um sistema de iluminação de 80W a 150W não precisa permanecer em potência máxima durante toda a noite se o projeto permitir uma programação de menor consumo de energia. Isso ajuda a preservar a energia armazenada quando ocorrem vários dias de baixa incidência solar.
Para projetos concebidos para aproximadamente 5 a 7 dias nublados ou chuvosos de funcionamento, o resultado final depende da capacidade da bateria, da entrada de energia solar, da contribuição real do vento, do perfil de dimerização e das condições meteorológicas locais. Se o sistema de backup CA opcional estiver incluído, ele poderá fornecer uma fonte de energia adicional quando a geração de energia renovável e a energia armazenada não forem suficientes para a programação de iluminação necessária.
Não necessariamente. A turbina eólica HY pode começar a girar e gerar energia a aproximadamente 2.0–3.0 m/s, mas a velocidade inicial do vento não é a mesma que a potência nominal de saída. Uma turbina de 100 W–200 W normalmente produzirá menos do que sua potência nominal com vento fraco, sendo que a contribuição real para o carregamento aumenta conforme a velocidade e a duração do vento utilizável aumentam.
Para um projeto híbrido de iluminação pública, a informação mais útil é a condição de vento regular do local, e não apenas uma rajada passageira ou o número de partidas da turbina. Edifícios, árvores, o terreno e a posição de instalação ao redor também podem criar turbulência ou reduzir o vento que chega à turbina.
Por isso, a turbina eólica deve ser considerada uma fonte de energia complementar ao sistema solar. Onde houver vento utilizável regularmente, ela pode fornecer energia para recarga durante períodos nublados ou fora dos horários de pico de incidência solar. Onde os recursos eólicos forem limitados, a geração solar e o armazenamento em baterias continuarão a suprir a maior parte da demanda energética.
Para projetos EPC, os dados de vento locais e a exposição do local devem, portanto, ser analisados antes de se decidir qual a contribuição esperada da turbina de 100W a 200W.
A série HY padrão foi projetada para alturas de montagem de aproximadamente 4 a 8 metros, dependendo da configuração de iluminação selecionada, de 80 W a 150 W. A altura final do poste deve equilibrar a necessidade de iluminação viária com as condições de vento disponíveis no local.
Para uma turbina eólica, a altura por si só não determina a produção de energia. Edifícios, árvores, colinas e outros obstáculos próximos podem criar turbulência ou bloquear o vento aproveitável, portanto, uma turbina ligeiramente mais alta, mas mal posicionada, ainda pode ter um desempenho inferior ao de uma instalada em um local mais aberto.
Para projetos de iluminação viária, a altura dos postes deve ser selecionada levando em consideração a largura da via, a iluminação necessária, a exposição da turbina eólica e as condições de vento locais. Quando um projeto exigir postes mais altos ou apresentar terreno complexo, o projeto de iluminação e a instalação da turbina eólica devem ser analisados separadamente antes da confirmação da configuração final.
Sim, mas o sistema de carregamento precisa ser compatível com uma configuração híbrida completa, em vez de tratar a turbina eólica e o painel solar como dois acessórios independentes.
A Série HY utiliza configurações de bateria LiFePO₄ de 12.8 V e 24–60 Ah, juntamente com painéis solares de 18 V e 40–100 W e uma turbina eólica de 100 W–200 W. Tanto a energia solar quanto a eólica podem contribuir para a bateria, mas as configurações do controlador e os limites de carga precisam ser compatíveis com a bateria e as fontes de geração selecionadas.
O carregamento eólico difere do carregamento solar porque a tensão e a potência da turbina podem variar rapidamente com a velocidade do vento. Quando a bateria se aproxima da carga completa, o lado eólico também precisa ser gerenciado corretamente, em vez de simplesmente desconectar a carga sem considerar o funcionamento da turbina. É por isso que o controlador deve ser selecionado de acordo com a configuração final do sistema híbrido, em vez de escolher MPPT ou PWM apenas por preferência.
Para encomendas de projetos, a bateria, a entrada de energia solar, a potência da turbina e a estratégia de controle devem, portanto, ser confirmadas em conjunto antes da produção.
A Série HY deve ser configurada de acordo com os requisitos de iluminação e os recursos energéticos disponíveis no local de instalação. As opções padrão incluem potência LED de 80 W a 150 W com fluxo luminoso aproximado de 14,400 a 33,000 lm, turbinas eólicas de 100 W a 200 W e alturas de montagem recomendadas de cerca de 4 a 8 m.
Para a iluminação, é necessário considerar em conjunto a largura da via, a altura dos postes, o espaçamento entre eles, a iluminação necessária, o horário de funcionamento e o cronograma de dimerização. Já para a energia, a irradiação solar local, as condições normais de vento, a capacidade da bateria, os períodos nublados ou chuvosos previstos e a disponibilidade de geradores de energia CA de reserva influenciam a configuração final.
Uma estrada costeira com ventos regulares e favoráveis pode se beneficiar mais da turbina eólica do que uma rua urbana protegida com ventos turbulentos ou fracos, mesmo que ambos os projetos utilizem a mesma potência de LED. Portanto, o tamanho da turbina eólica não deve ser escolhido apenas com base na potência da lâmpada.
Para projetos EPC e municipais, a configuração final de energia solar, eólica, baterias, controladores e iluminação deve ser integrada como um único sistema, de acordo com as necessidades reais do local e de operação.
