Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W
Lampioni stradali a LED alimentati dalla rete elettrica per strade comunali e progetti di ammodernamento, con potenze da 30W a 200W, efficienza luminosa fino a 220 lm/W e grado di protezione IP66.
- 6 opzioni di potenza da 30W a 200W per progetti municipali e di ammodernamento.
- Flusso luminoso da 5,400 a 44,000 lm con un'efficienza di 180-220 lm/W.
- Ottiche stradali di tipo III con temperatura di colore personalizzabile da 2700K a 6500K
- Ingresso CA 100–277 V con protezione da sovratensione di 10 kV e controllo tramite fotocellula opzionale.
- Alloggiamento IP66 per altezze di montaggio da 4 a 15 m e pali da 70 a 76 mm
Illuminazione stradale a LED flessibile da 30W a 200W CA per strade comunali e interventi di ammodernamento.
Scegliere un lampione a LED alimentato dalla rete elettrica basandosi esclusivamente sulla potenza in watt può lasciare zone d'ombra, creare abbagliamento o sprecare energia se l'apparecchio non si adatta alla configurazione stradale. La serie LA di Sungreat Energy offre sei opzioni alimentate a corrente alternata da 30W a 200W, con flussi luminosi da 5,400 a 44,000 lumen e un'efficienza da 180 a 220 lm/W. La distribuzione stradale di tipo III, l'ingresso CA 100-277V, il funzionamento a 50/60Hz, il fattore di potenza superiore a 0.95, la protezione IP66 e la protezione contro le sovratensioni di 10kV sono ideali per progetti stradali sia municipali che commerciali.
Come riferimento preliminare per la pianificazione, i modelli da 30W–50W sono generalmente considerati per altezze di montaggio di 4–6 m e interassi tra i pali di 15–25 m. I modelli da 80W–100W sono raggruppati per altezze di montaggio di 6–10 m e interassi di 25–40 m, mentre i modelli da 150W–200W sono indicati per altezze di montaggio di 8–15 m e interassi di 30–50 m. Questi valori non sostituiscono un progetto illuminotecnico definitivo. La scelta finale deve tenere conto della larghezza della strada, della disposizione dei pali, della lunghezza del braccio, dell'angolo di montaggio, dell'illuminamento target, dell'uniformità e dei limiti di abbagliamento. La temperatura di colore correlata (CCT) può essere personalizzata da 2700K a 6500K, con fotocellule opzionali, sensori PIR o a microonde e controlli di potenza/CCT da confermare per il progetto.
Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W: specifiche tecniche e scheda tecnica.
| Modello | LA | |||||
| Watt(w) | 30W | 50W | 80W | 100W | 150W | 200W |
| Lumen (Lumen) | 5400-6600LM | 9000-11000LM | 14400-17600LM | 18000-22000LM | 27000-33000LM | 36000-44000LM |
| Tensione (V) | AC 100-277V | AC 100-277V | AC 100-277V | AC 100-277V | AC 100-277V | AC 100-277V |
| Frequenza | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz |
| Chip LED | Philips/Osram/USA Bridgelux | |||||
| Distribuzione ottica | tipo III | |||||
| Fattore di potenza | > 0.95 | |||||
| CCT (K) | 2700-6500K (personalizzato) | |||||
| CRI | > 80 | |||||
| protezione contro le sovratensioni | 10KV | |||||
| Efficienza di illuminazione | 180-220lm / w | |||||
| Temperatura del lavoro | -30℃－+55℃ | |||||
| Fotocellula | Una fotocellula opzionale garantisce sicurezza e risparmio energetico. | |||||
| Sensore di movimento | Sensore PIR, plug-and-play Sensore a microonde, opzionale | |||||
| Regolatore di potenza e CCT | La potenza e la temperatura di colore (CCT) possono essere modificate selezionando l'opzione sul controller. | |||||
| Materiale | Alluminio + PC | |||||

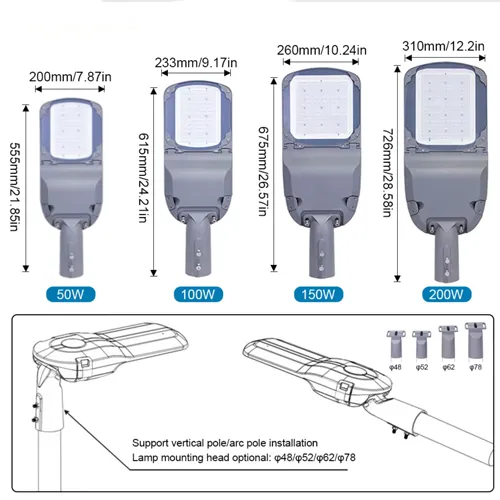

| Diametro superiore del palo | φ70-φ76 mm | |||||
| IP Valutazione | IP66 | |||||
| Altezza di montaggio (consigliata) | 4-6m | 4-6m | 6-10m | 6-10m | 8-15m | 8-15m |
| Spazio tra i poli (consigliato) | 15-25m | 15-25m | 25-40m | 25-40m | 30-50m | 30-50m |
| Garanzia | 5 anni | |||||
Smetti di tirare a indovinare: scegli il lampione stradale giusto da 30W–200W per la tua strada
30W o 200W? Una scelta sbagliata può significare zone d'ombra, abbagliamento o spreco di energia su ogni palo. Verifica quale modello LA è più adatto alle tue esigenze prima dell'acquisto.
Lampioni stradali a LED serie LA da 30W–200W alimentati a corrente alternata per progetti stradali comunali.

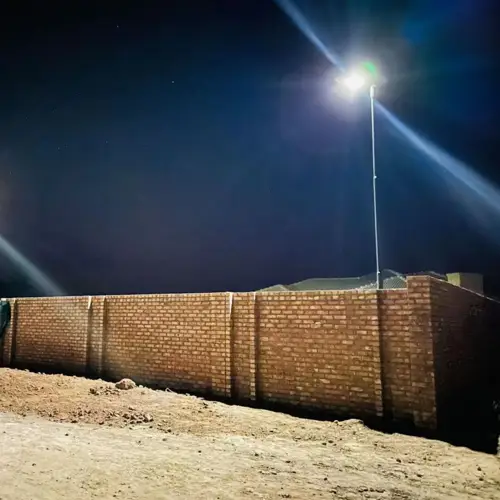

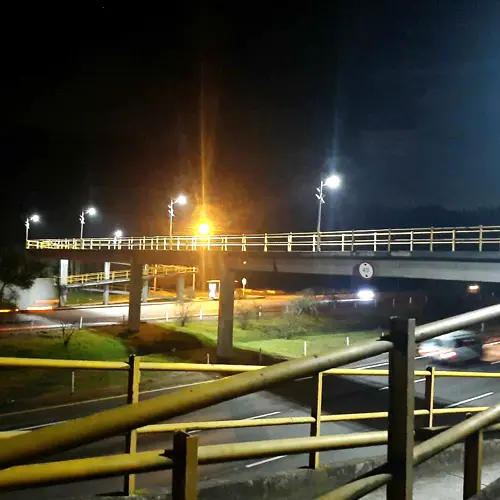

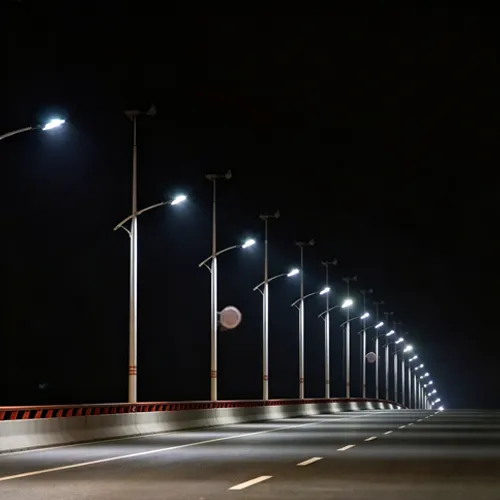

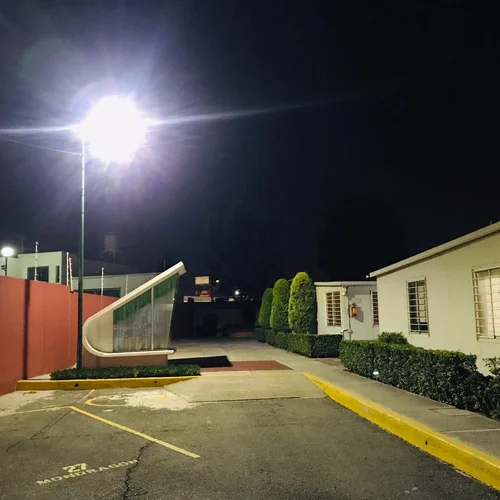

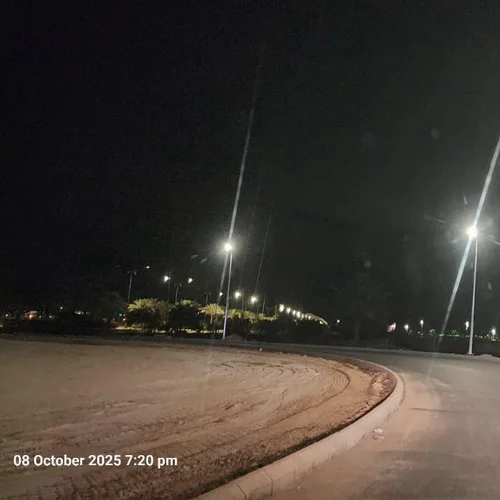

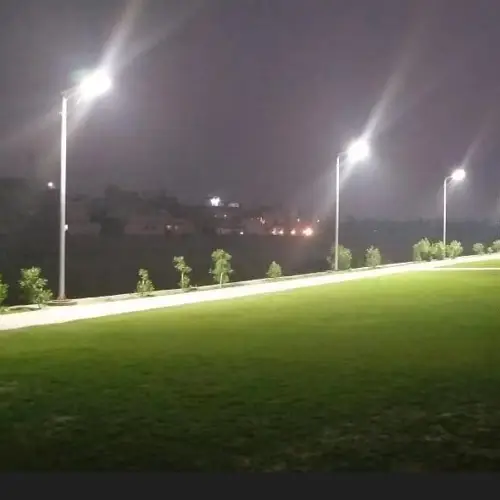

Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W: progetti e casi applicativi.
La serie LA di Sungreat Energy è una piattaforma di illuminazione stradale connessa alla rete, ideale per strade comunali, vie residenziali, vie di accesso industriali e corridoi logistici. Le sue sei opzioni di potenza, da 30W a 200W, consentono di adattare la resa luminosa a diverse sezioni di un progetto, mantenendo la stessa piattaforma di base per gli apparecchi di illuminazione.
Per gli acquirenti che confrontano un apparecchio di illuminazione collegato alla rete elettrica con un'opzione autonoma, la guida comparativa tra lampioni solari e lampioni a LED alimentati dalla rete può essere utile per chiarire la scelta della fonte di alimentazione prima di finalizzare il progetto di illuminazione stradale.
Le cifre riportate di seguito sono riferimenti ingegneristici preliminari a fini di progettazione. Non rappresentano schemi di illuminazione definitivi né garantiscono l'illuminazione o l'uniformità finali.
| Applicazione di riferimento | Configurazione LA | Installazione preliminare | Consumo energetico nelle 12 ore |
|---|---|---|---|
| Strade residenziali o locali | 30W–50W | Altezza di montaggio: 4–6 m; distanza tra i pali: 15–25 m | 0.36–0.60 kWh/luce |
| Strade secondarie e accessi industriali | 80W–100W | Altezza di montaggio: 6–10 m; distanza tra i pali: 25–40 m | 0.96–1.20 kWh/luce |
| Strade principali urbane e corridoi logistici | 150W–200W | Altezza di montaggio: 8–15 m; distanza tra i pali: 30–50 m | 1.80–2.40 kWh/luce |
Nota sul consumo energetico: queste stime si basano sulla potenza nominale moltiplicata per 12 ore e mostrano solo il consumo di elettricità. Una fotocellula controlla l'accensione e lo spegnimento automatici, mentre la regolazione dell'intensità luminosa o la programmazione personalizzata possono ridurre il consumo energetico effettivo, ove consentito dal progetto.
Lista di controllo importante da consultare prima di ordinare
Verifica della tensione elettrica: per progetti in Kenya, Filippine, Arabia Saudita o mercati simili, accertati che la rete elettrica locale corrisponda all'ingresso CA 100–277 V, 50/60 Hz richiesto.
Conferma il progetto di illuminazione: verifica la potenza e la quantità finali in base alla larghezza della strada, al numero di corsie, alla posizione dei pali, alla lunghezza dei bracci, all'angolo di montaggio, all'illuminamento target, all'uniformità, ai limiti di abbagliamento e ai requisiti di illuminazione locali. Utilizza il file IES dell'apparecchio selezionato in DIALux prima di approvare il layout.

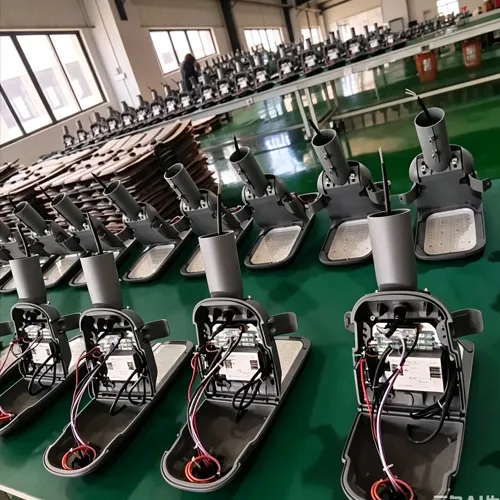

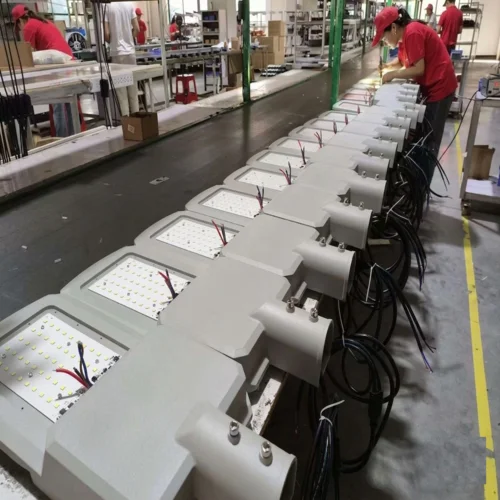

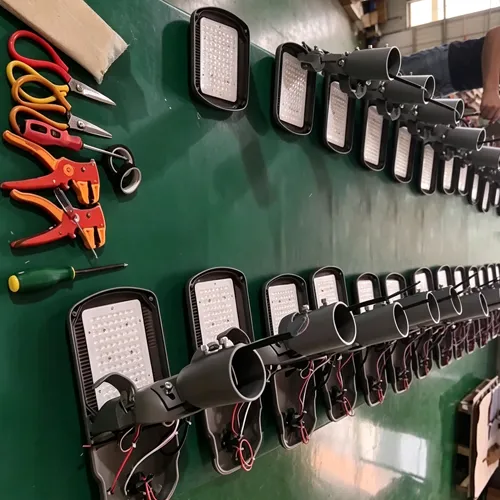

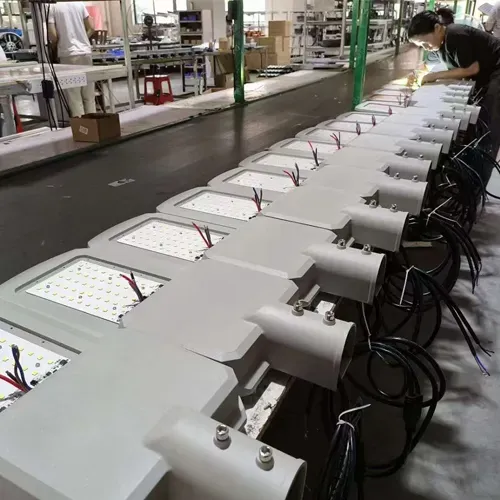

Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W. Processo di produzione.
Blocco configurazione: la produzione inizia dopo la conferma delle specifiche dell'ordine approvato. Il record include la potenza selezionata (30 W, 50 W, 80 W, 100 W, 150 W o 200 W), l'alimentazione CA 100-277 V, la configurazione LED, la temperatura di colore correlata (CCT), l'ottica di tipo III, la protezione da sovratensione a 10 kV e qualsiasi opzione di controllo ordinata.

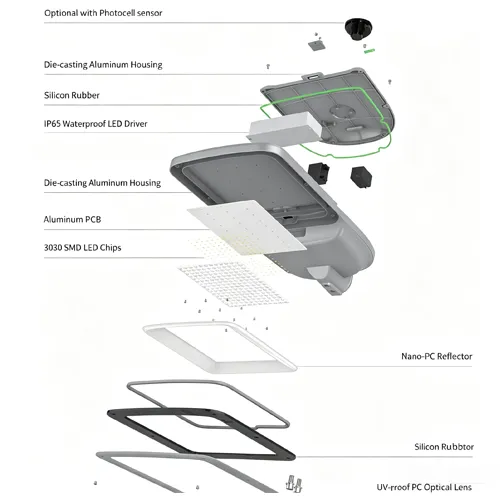

Verifica della compatibilità dei componenti: prima dell'assemblaggio, la scheda LED, il driver, la lente, la guarnizione, l'alloggiamento, l'ingresso del cavo e l'interfaccia di montaggio da 70-76 mm vengono controllati rispetto alla distinta base confermata. Questa fase contribuisce a evitare che versioni con wattaggio, temperatura di colore e controllo diversi vengano mischiate all'interno dello stesso ordine comunale.

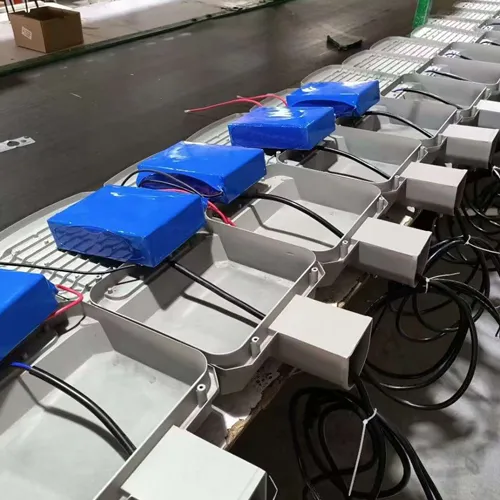

Assemblaggio e collaudo funzionale: Dopo l'assemblaggio meccanico ed elettrico, il collaudo comprende il cablaggio, la configurazione dell'alimentazione, la uniformità del flusso luminoso e la risposta di eventuali fotocellule, sensori di movimento o controller di potenza/temperatura di colore (CCT) ordinati. Prima della chiusura dell'involucro, vengono controllate le superfici di tenuta, i dispositivi di fissaggio e gli ingressi dei cavi per ridurre i rischi di infiltrazioni d'acqua e polvere durante l'assemblaggio.
Rilascio tracciabile: ogni apparecchio di illuminazione finito è identificato da potenza, temperatura di colore (CCT), opzione di controllo e numero di lotto. Per ordini di modelli misti, le unità possono essere separate per sezione stradale o schema di palificazione, aiutando i team EPC ad abbinare la configurazione dell'apparecchio approvata alla sua posizione di installazione prevista.
Per gli acquirenti che desiderano verificare i principali punti di valutazione alla base del processo, questa guida alla qualità dei lampioni a LED tratta argomenti quali efficacia, file IES, protezione IP, scelta del driver e gestione termica.

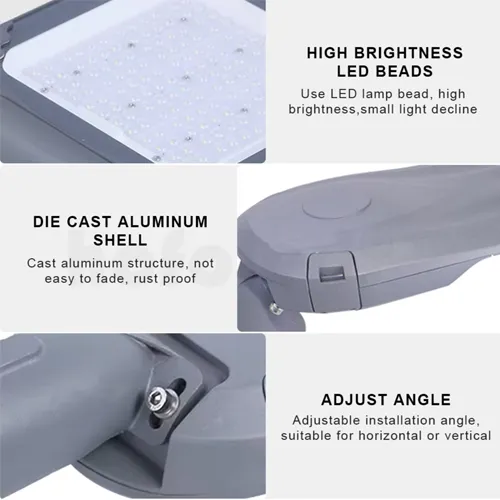

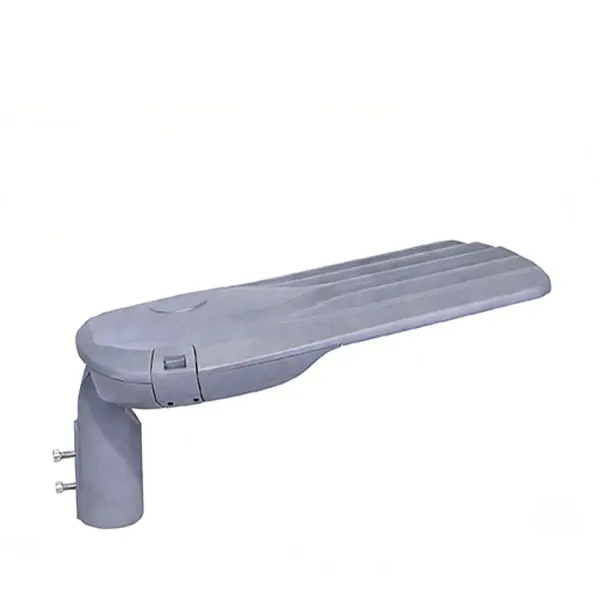

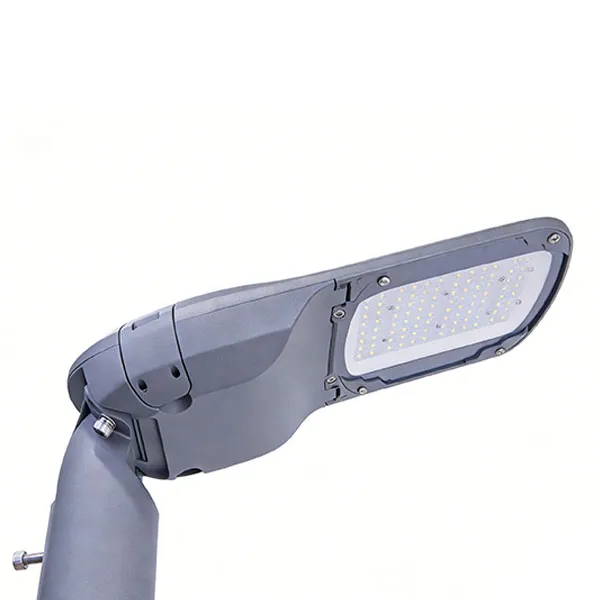

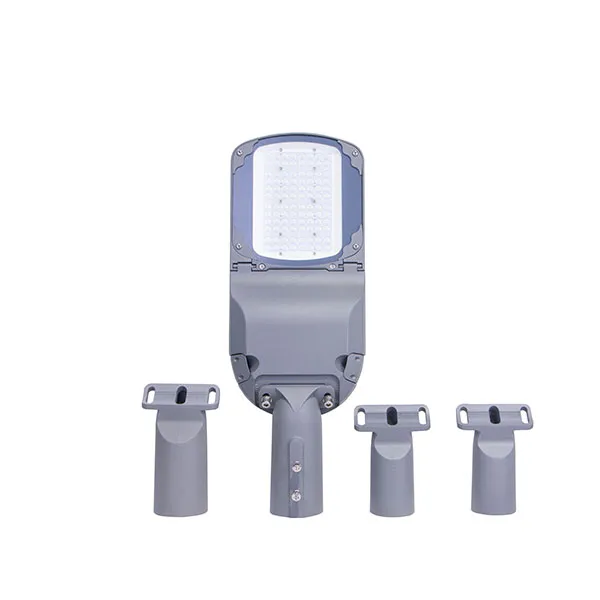

Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W: panoramica e dettagli.
Uscita e configurazione elettrica

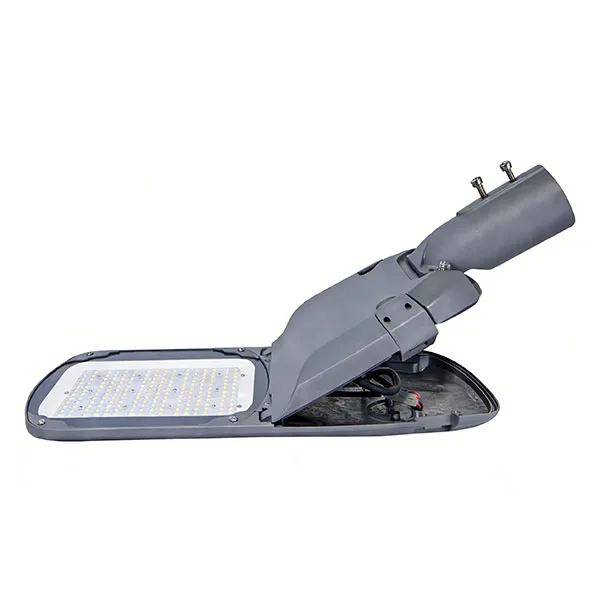

La serie LA di Sungreat Energy è una piattaforma per l'illuminazione stradale connessa alla rete elettrica, disponibile in sei potenze: 30W, 50W, 80W, 100W, 150W e 200W. Il flusso luminoso varia da 5,400–6,600 lm a 30W a 36,000–44,000 lm a 200W, con un'efficienza di 180–220 lm/W per tutta la serie. L'alimentazione CA 100–277V, 50/60Hz e un fattore di potenza superiore a 0.95 sono adatti alle comuni reti elettriche municipali e commerciali. La protezione IP66 e la protezione contro le sovratensioni di 10 kV garantiscono l'idoneità per applicazioni stradali esterne.
Distribuzione stradale e selezione del modello

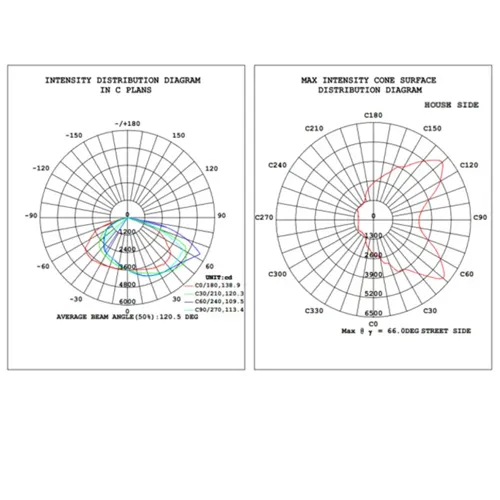

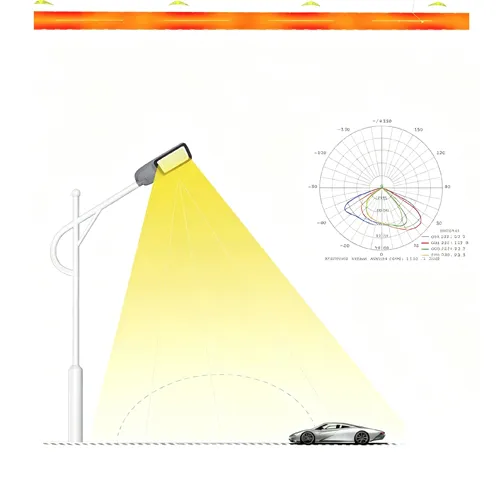

La distribuzione stradale di tipo III contribuisce a direzionare la luce lungo la carreggiata, pertanto la sola potenza in watt non dovrebbe essere utilizzata per valutare la copertura. Come riferimenti preliminari, si considerano modelli da 30W–50W per altezze di montaggio di 4–6 m e interasse tra i pali di 15–25 m; modelli da 80W–100W per altezze di 6–10 m e interasse di 25–40 m; e modelli da 150W–200W per altezze di 8–15 m e interasse di 30–50 m. La configurazione finale dipende dalla larghezza della strada, dall'interasse tra i pali, dalla lunghezza del braccio, dall'angolo di montaggio, dall'illuminamento desiderato, dall'uniformità e dai limiti di abbagliamento.
Se si sta confrontando un formato di alloggiamento diverso mantenendo un apparecchio stradale alimentato a corrente alternata, il lampione stradale a LED a forma di scatola da scarpe della serie LE rappresenta un'ulteriore opzione da valutare. Utilizzare il file IES dell'apparecchio selezionato in DIALux per verificare il layout proposto prima di approvare il computo metrico.
Temperatura del colore e opzioni di controllo
La temperatura di colore può essere specificata da 2700K a 6500K in base all'ambiente stradale e ai requisiti del progetto. È possibile aggiungere fotocellule, sensori PIR o a microonde e regolatori di potenza/CCT opzionali, ma è necessario confermare la configurazione di controllo selezionata prima di approvare il computo metrico definitivo.

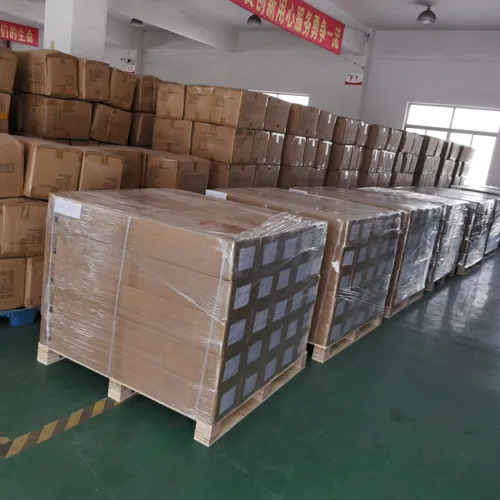

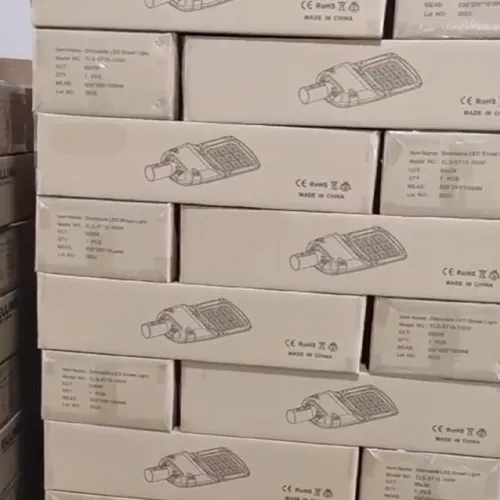

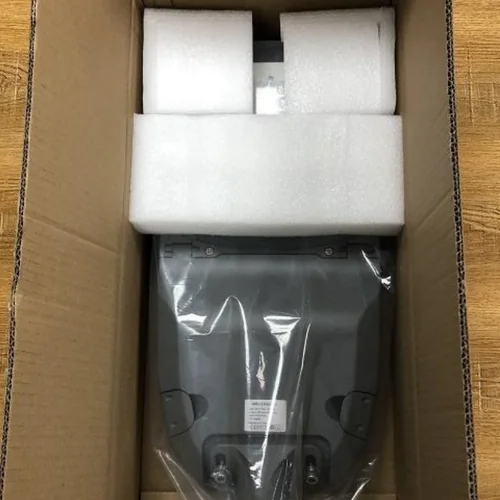

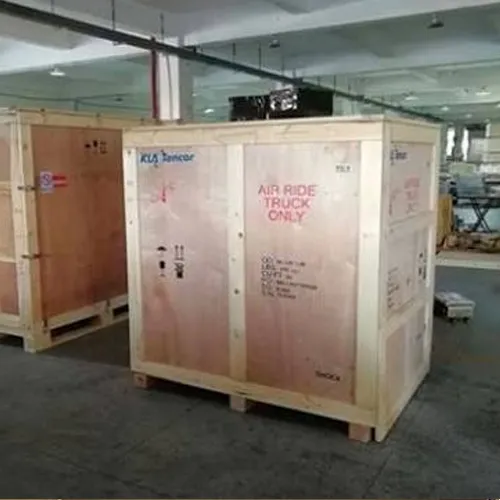

Illuminazione stradale a LED per esterni, serie LA, da 30W a 200W. Imballaggio e consegna.

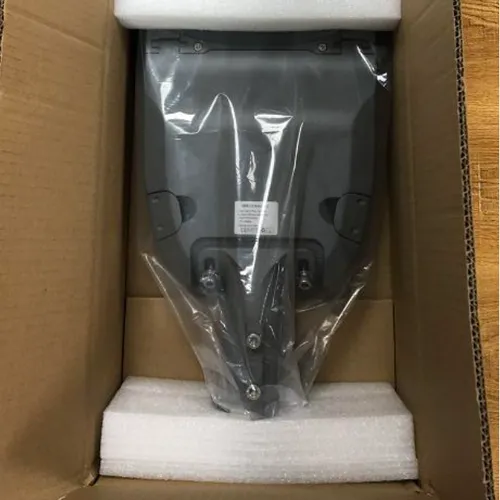

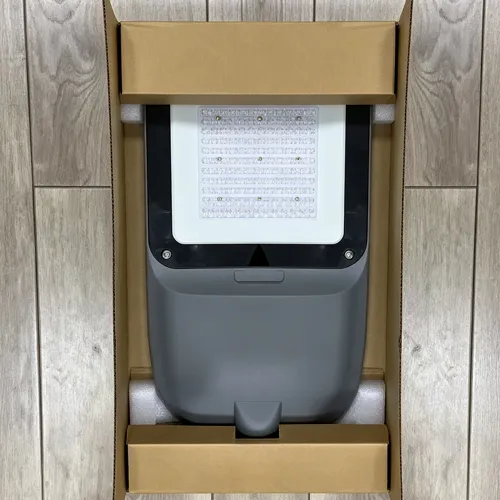

La serie LA comprende lampioni a LED alimentati dalla rete elettrica da 30W a 200W. L'imballaggio è progettato per proteggere la superficie ottica in policarbonato, i bordi dell'alloggiamento pressofuso, l'interfaccia di montaggio e l'ingresso del cavo durante la movimentazione e il trasporto. Tra la staffa, gli accessori metallici, la lente e l'alloggiamento è presente una separazione protettiva per ridurre i danni da contatto.
Quando sono inclusi fotocellule, sensori o regolatori di potenza/temperatura di colore, questi vengono imballati ed etichettati in base alla configurazione dell'ordine confermato. Ciò aiuta gli installatori a identificare gli accessori corretti per ogni apparecchio di illuminazione durante l'installazione.
Prima della spedizione, la distinta di imballaggio deve indicare chiaramente:
- Quantità e potenza delle luci in ogni cartone
- CCT e configurazione di controllo opzionale
- Ubicazione degli accessori e dei pezzi di ricambio
- Riferimento all'ordine di acquisto, al lotto o al tratto stradale
- Dimensioni, peso e disposizione dei pallet della scatola
Per ordini con potenze miste da 30W a 200W, le etichette delle scatole possono includere il tratto di strada, il numero del palo o la posizione di installazione. Questo aiuta il team in loco a individuare l'apparecchio corretto senza dover aprire più scatole.
La quantità di carico del container, il metodo di spedizione, i tempi di produzione, il programma di trasporto, lo sdoganamento e la consegna interna devono essere confermati dopo aver definito la combinazione finale di potenza, le dimensioni dell'imballaggio, i requisiti dei pallet, la destinazione e le condizioni doganali.
Domande frequenti sui lampioni a LED per esterni, serie LA, da 30W a 200W.
Partite dalla configurazione stradale piuttosto che dalla sola potenza. I seguenti valori rappresentano riferimenti preliminari per la selezione:
| Potenza | Uscita luminosa | Altezza di montaggio preliminare | Distanza preliminare tra i pali |
|---|---|---|---|
| 30W | 5,400–6,600 ml | 4-6m | 15-25m |
| 50W | 9,000–11,000 ml | 4-6m | 15-25m |
| 80W | 14,400–17,600 ml | 6-10m | 25-40m |
| 100W | 18,000–22,000 ml | 6-10m | 25-40m |
| 150W | 27,000–33,000 ml | 8-15m | 30-50m |
| 200W | 36,000–44,000 ml | 8-15m | 30-50m |
Questi intervalli non garantiscono l'illuminamento o l'uniformità richiesti. La scelta finale dovrebbe considerare anche la larghezza della strada, il numero di corsie, la disposizione dei pali, la lunghezza del braccio, l'angolo di montaggio, l'illuminamento target, l'uniformità e i limiti di abbagliamento. Utilizzare il file IES per la configurazione selezionata in un calcolo DIALux prima di approvare il modello e la quantità.
In molti progetti di ammodernamento, i pali esistenti possono essere riutilizzati se le loro condizioni, altezza, interasse, lunghezza del braccio e modalità di montaggio sono compatibili con l'installazione prevista. Il diametro di montaggio standard della serie LA è di 70-76 mm. Se la parte superiore del palo o il braccio esistente hanno un diametro diverso, è possibile utilizzare un adattatore di conversione per adattarlo all'apparecchio di illuminazione. Prima di ordinare, verificare il diametro misurato e la configurazione dell'adattatore.
L'intervento di ammodernamento deve inoltre confermare l'alimentazione CA 100–277 V, 50/60 Hz, la messa a terra, le condizioni dei cavi, il quadro elettrico e la configurazione dell'illuminazione di tipo III. Il riutilizzo dei pali non garantisce automaticamente la compatibilità meccanica, elettrica o di illuminazione. Utilizzare il file IES dell'apparecchio selezionato in DIALux per verificare la configurazione proposta.
Per la progettazione di nuovi pali, è possibile prendere come riferimento strutturale un palo per illuminazione stradale Q235B da 4-12 m con opzioni di diametro superiore da 60 a 76 mm . Il progetto definitivo di palo, braccio, adattatore, fondazione e carico del vento deve essere compatibile con l'apparecchio di illuminazione e le condizioni locali del progetto.
La serie LA supporta temperature di colore personalizzate da 2700K a 6500K. Il punto di partenza più adatto dipende dalle condizioni stradali:
- Per strade residenziali, aree pedonali e luoghi in cui si preferisce un comfort visivo più caldo, si possono considerare temperature di colore comprese tra 2700K e 3000K.
- Una temperatura di colore compresa tra 3500K e 4000K offre un aspetto neutro, adatto a molte strade urbane miste.
- La gamma 5000K–6500K dovrebbe essere selezionata normalmente solo quando richiesto dalla gara d'appalto o dall'applicazione.
La sola temperatura di colore non è sufficiente a controllare l'abbagliamento o l'inquinamento luminoso. Prima di definire la temperatura di colore corretta (CCT), è necessario valutare congiuntamente l'ottica di tipo III, l'angolo di montaggio, l'altezza del palo, il flusso luminoso, le finestre circostanti e i requisiti di illuminazione locale.
Poiché la fotocellula è opzionale, verificare innanzitutto se la luce è controllata da una singola fotocellula, da un timer centralizzato, da un contattore o da un altro sistema di controllo dell'illuminazione.
Se la luce rimane accesa durante il giorno, verificare se la fotocellula è coperta, in ombra, cablata in modo errato, se riceve un segnale di override o se è installata in un punto in cui non può rilevare correttamente la luce del giorno. Se si accende e si spegne ripetutamente al crepuscolo, verificare se la luce dell'apparecchio, dei fari del veicolo o delle lampade vicine raggiunge il sensore. Verificare inoltre la tensione del sensore, i collegamenti, la posizione e le condizioni di umidità.
Se solo una lampada è difettosa, ispezionare innanzitutto quell'unità e la sua fotocellula. Se più lampade si guastano contemporaneamente, controllare l'alimentatore, il sistema di controllo centrale e la tensione di alimentazione. I test devono essere eseguiti da un elettricista qualificato.
No. La protezione contro le sovratensioni da 10 kV aiuta l'apparecchio a gestire alcuni eventi transitori di sovratensione, ma non garantisce la protezione contro i fulmini diretti, una messa a terra inadeguata, pali collegati in modo errato o tensioni sostenute al di fuori dell'intervallo CA 100-277 V.
La protezione deve essere considerata come un sistema coordinato. Il dispositivo a livello dell'apparecchio di illuminazione, il collegamento equipotenziale di pali e cavi, la messa a terra del sito, il dispositivo di protezione contro i fulmini (SPD) del quadro di distribuzione e qualsiasi protezione esterna contro i fulmini devono essere valutati in base al rischio del progetto. Se si guastano più apparecchi di illuminazione sullo stesso cavo di alimentazione, verificare la tensione di alimentazione, la continuità di terra, il dispositivo di protezione contro i fulmini a monte e la posizione dei pali prima di sostituire i singoli apparecchi.
La serie LA è indicata con una garanzia di 5 anni, ma il preventivo, il contratto di acquisto e il documento di garanzia dovrebbero definire chiaramente le responsabilità effettive.
Prima dell'approvazione, confermare:
- La potenza esatta, la configurazione dei LED, le opzioni di controllo e la quantità coperta
- Quando inizia il periodo di garanzia
- Se il driver, il modulo LED, le parti di controllo e l'alloggiamento sono coperti
- Quali condizioni di installazione, tensione, fulmine e ambientali sono escluse
- Quali documenti identificano le unità interessate, come numeri di serie, numeri di lotto o etichette dei cartoni?
- Sia che il rimedio includa parti, attrezzature complete, supporto tecnico, trasporto o altra soluzione
- Quali foto, video, letture di tensione, fatture e registri di installazione sono necessari per un reclamo?
L'assistenza tecnica locale o la logistica sostitutiva devono essere incluse solo se espressamente concordate nella documentazione di progetto.
