Frigorifero solare a corrente continua a doppia zona 12V/24V per funzionamento off-grid, serie SDR.
Frigorifero solare a doppia zona 12V/24V CC con raffreddamento da 0–10°C, congelamento da ≤−18°C e opzioni di riferimento fotovoltaico da 250–500W per progetti EPC off-grid.
- Zone separate a 0–10°C e ≤−18°C mantengono separati i prodotti freschi e congelati.
- L'ingresso CC 12V/24V si integra con un sistema fotovoltaico, un regolatore e una batteria compatibili.
- I riferimenti per i vani congelatore da 48L a 124L includono configurazioni con congelatore superiore e no frost.
- I valori di potenza compresi tra 75 e 103 W aiutano a confrontare i requisiti elettrici a livello di modello.
- Guida preliminare al dimensionamento del sistema per impianti fotovoltaici da 250–500 W e batterie da 150–250 Ah.
Frigorifero solare a corrente continua a doppia zona 12V/24V serie SDR per stoccaggio fuori rete
La serie SDR di Sungreat Energy è una piattaforma di refrigerazione a doppia zona 12V/24V CC per negozi, distributori e siti commerciali isolati che necessitano di stoccaggio sia refrigerato che congelato in aree dove l'alimentazione di rete è assente o instabile.
Il suo mobile verticale combina un vano frigorifero a 0–10 °C con un vano congelatore a ≤−18 °C, consentendo di conservare alimenti freschi e congelati in un'unica unità. L'ingresso CC supporta l'integrazione con un sistema fotovoltaico, un regolatore di carica e un sistema di batterie compatibili.
Nelle quattro configurazioni a doppia zona, le attuali specifiche tecniche indicano valori di capacità del vano congelatore pari a 48L, 80L, 124L e 98L. Le configurazioni disponibili includono versioni con congelatore superiore e frigorifero superiore, con la configurazione da 98L attualmente identificata come no frost. Le potenze nominali variano da 75W a 103W, mentre i valori di potenza fotovoltaica specifici per modello variano da 250W a 500W e i valori di capacità della batteria da 150Ah a 250Ah.
Questi dati forniscono un punto di partenza per il confronto dei certificati EPC e la preparazione dei preventivi, ma non garantiscono lo stesso consumo energetico giornaliero in ogni condizione. Il dimensionamento finale di frigoriferi, impianti fotovoltaici e batterie deve tenere conto della temperatura ambiente, della temperatura dei prodotti in ingresso, del carico giornaliero, della frequenza di apertura delle porte, delle ore di sole di picco locali, dell'ombreggiamento, della chimica delle batterie e del tempo di backup richiesto. Per la verifica finale del progetto, ove disponibili, si dovrebbe utilizzare il valore misurato in Wh/24h.
Frigorifero solare a corrente continua a doppia zona 12V/24V per funzionamento off-grid, serie SDR: specifiche tecniche e scheda tecnica.
| Modello | SDR | ||||||
| Tipo | Porta singola | double Door Congelatore superiore |
double Door Congelatore superiore |
double Door Frigorifero superiore |
double Door Frigorifero superiore No Frost |
Fabbricatore di ghiaccio solare | Fabbricatore di ghiaccio solare |
| Scomparto congelatore (L) | 5L | 48L | 80L | 124L | 98L | 198L | 30 kg/giorno |
| Tensione di ingresso | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | 24V DC | 24V DC |
| Intervallo di temperatura (Frigorifero / Congelatore) |
0-10 ° C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | ≤-18 ° C | ≤-18 ° C |
| Potenza nominale (W) | 50W | 75W | 90W | 98W | 103W | 225W | 165W |
| Dimensioni di produzione (mm) | 450 * * 445 500 | 480 * * 490 1105 | 520 * * 550 1515 | 580 * * 590 1660 | 595 * * 695 1860 | 555 * * 578 1410 | 354 * * 428 637 |
| Dimensione cartone (mm) | 500 * * 490 520 | 500 * * 540 1160 | 570 * * 605 1550 | 630 * * 635 1720 | 650 * * 735 1950 | 580 * * 650 1465 | 430 * * 525 685 |
| Refrigerante | R134a | R134a | R134a | R134a | R600a | R134a | R134a |
| Potenza del pannello solare (W) | 250W | 250W | 300W | 400W | 500W | 1000W | 400W |
| Capacità della batteria (Ah) | 150Ah | 150Ah | 200Ah | 200Ah | 250Ah | 250 Ah*2 | 250Ah |
Richiedi un preventivo per il tuo progetto di frigorifero solare a doppia zona SDR
Refrigerazione 0–10 °C / Congelamento ≤−18 °C | 12 V/24 V CC | Riferimento fotovoltaico 250–500 W | Riferimento batteria 150–250 Ah
Panoramica del frigorifero solare a corrente continua SDR 12V/24V a doppia zona | 0–10°C e ≤−18°C
Frigorifero solare a corrente continua a doppia zona 12V/24V per sistemi off-grid, serie SDR: progetti e casi applicativi.
Di seguito sono riportati potenziali riferimenti applicativi, non installazioni SDR completate e confermate. Il dimensionamento finale di frigoriferi, pannelli fotovoltaici e batterie deve essere ricalcolato in base al luogo di installazione, alla stagione, all'ombreggiamento, alla temperatura ambiente, alla temperatura del prodotto in ingresso, al carico giornaliero, alla frequenza di apertura della porta, alla composizione chimica della batteria e al tempo di backup richiesto.
Kenya / Africa orientale, generi alimentari nelle zone rurali
Una configurazione del vano congelatore da 48 litri è indicata con un consumo di 75 W, con riferimenti a pannelli fotovoltaici da 250 W e batterie da 150 Ah. Utilizzando un ciclo di lavoro del compressore a titolo esemplificativo del 45%:
Consumo energetico stimato = 75 W × 24 h × 0.45 = 810 Wh/24 h
Utilizzando 5 ore di sole di picco e un fattore di sistema preliminare del 75%:
Stima del PV = 810 Wh ÷ (5 × 0.75) ≈ 216 W
Il valore di riferimento fotovoltaico di 250 W indicato è superiore a questa stima preliminare. Le condizioni ambientali durante la stagione calda, l'ombreggiamento, il carico del prodotto, la chimica della batteria, la capacità utilizzabile e il consumo effettivo in Wh/24h devono ancora essere verificati prima dell'approvazione definitiva.
Filippine / Negozio di isole del Sud-est asiatico
Per la configurazione del vano congelatore da 124 litri, un ciclo di lavoro del compressore del 50% a titolo esemplificativo fornisce:
Consumo energetico stimato = 98 W × 24 h × 0.50 = 1,176 Wh/24 h
Utilizzando 4 ore di sole di picco e un fattore di sistema preliminare del 75%:
Stima del PV = 1,176 Wh ÷ (4 × 0.75) ≈ 392 W
Questo risultato è vicino ai valori di riferimento indicati per il pannello fotovoltaico da 400 W e la batteria da 200 Ah. Il progetto finale deve ancora essere definito in base al consumo energetico giornaliero effettivo, alle condizioni di irraggiamento solare locali, alla tensione e alla composizione chimica della batteria, alla capacità utilizzabile e al tempo di autonomia richiesto.
98L No Frost Reference
La configurazione no-frost da 98 litri ha un consumo nominale di 103 W, con riferimenti a un impianto fotovoltaico da 500 W e una batteria da 250 Ah. Può essere considerata laddove sia richiesto un sistema no-frost, ma questi dati di riferimento non garantiscono di per sé il consumo energetico giornaliero o le prestazioni del sistema di backup.
Prima dell'approvazione del progetto, è necessario verificare il consumo energetico (Wh/24h), la tensione della batteria, la capacità utilizzabile, il recupero della temperatura e le condizioni del sito.
Frigorifero solare CC a doppia zona 12V/24V per funzionamento off-grid, serie SDR - Processo di produzione
La produzione inizia con un ordine di produzione approvato che identifica la configurazione SDR, l'alimentazione a 12V/24V CC, la disposizione del vano congelatore, il refrigerante, il pannello fotovoltaico di riferimento e il pacchetto batterie, nonché le etichette o gli accessori richiesti. Questo ordine di produzione aiuta a mantenere separate le configurazioni da 48L, 80L, 124L e 98L durante la preparazione dei materiali e l'assemblaggio.
| Fase di produzione | Controlli principali |
|---|---|
| Ordine e corrispondenza dei materiali | Le parti del mobile, le ante, le cerniere, le guarnizioni, i ripiani, i componenti di refrigerazione, i controlli CC, le etichette e gli articoli del sistema solare abbinati vengono controllati rispetto all'ordine approvato |
| Assemblaggio di armadi e vani | Vengono ispezionate la struttura a due scomparti, l'allineamento delle ante, il montaggio delle cerniere, la tenuta delle guarnizioni, i ripiani e gli accessori interni. |
| Installazione di impianti di refrigerazione e corrente continua | Il circuito di refrigerazione e i componenti di controllo CC vengono installati in base al modello specifico; tre configurazioni standard a doppia zona utilizzano il refrigerante R134a, mentre la versione no frost da 98 litri utilizza l'R600a. |
| Test funzionali | Vengono controllati l'avvio del compressore, l'ingresso CC, la risposta del controllo, la tenuta della porta e l'abbassamento della temperatura del frigorifero/congelatore. |
| Revisione finale dell'ordine | Il numero di modello, la tensione CC, il refrigerante, le dimensioni della confezione, i riferimenti PV e batteria, le etichette e gli accessori vengono confrontati con l'ordine approvato prima della spedizione. |
Le prove di abbassamento della temperatura e i controlli di accettazione finali vengono eseguiti secondo il piano di controllo qualità approvato. La durata dell'ispezione, il livello di campionamento e i limiti di accettazione possono variare in base all'ordine e al modello, pertanto la serie SDR non viene presentata come dotata di un unico test universale di 48 ore per ogni configurazione.
Frigorifero solare a corrente continua a doppia zona 12V/24V per sistemi off-grid, serie SDR: panoramica e dettagli
La serie SDR è progettata attorno a quattro configurazioni verticali a doppia zona, anziché a un unico mobile fisso. Ogni modello combina un vano frigorifero da 0–10 °C con un vano congelatore da ≤−18 °C.
Le attuali specifiche tecniche elencano due configurazioni con congelatore superiore, con vani congelatore da 48 e 80 litri, e due configurazioni con frigorifero superiore, con vani congelatore da 124 e 98 litri. La versione da 98 litri è attualmente identificata come no frost.
| Punto di vista generale | Riferimento SDR attuale | Impatto della pianificazione |
|---|---|---|
| Zone di temperatura | Frigorifero 0–10°C / Congelatore ≤−18°C | Consente di tenere separati gli alimenti freschi e quelli congelati. |
| Disposizione degli armadi | Congelatore superiore da 48 e 80 litri; frigorifero superiore da 124 e 98 litri. | Si adatta a diverse combinazioni di titoli azionari e preferenze di accesso |
| Dimensioni di produzione | 480 × 490 × 1,105 mm a 595 × 695 × 1,860 mm | Influisce sullo spazio disponibile, sull'accesso tramite porte, sulla movimentazione e sulla pianificazione del trasporto merci. |
| Potenze nominali | 75W a 103W | Aiuta a confrontare il fabbisogno elettrico di ciascun modello |
| Opzioni di riferimento per il fotovoltaico | 250W a 500W | Fornisce un punto di partenza per la pianificazione degli impianti solari |
| Riferimenti alla batteria | Da 150 Ah a 250 Ah | Deve essere compatibile con la tensione, la composizione chimica e il tempo di backup richiesto. |
| Refrigerante | R134a per tre configurazioni; R600a per la versione no-frost da 98 litri. | È necessario verificare la disponibilità dei servizi locali e i requisiti di destinazione. |
I valori nominali di potenza e i riferimenti fotovoltaici/batteria sono utili per un confronto preliminare, ma non sostituiscono i valori misurati in Wh/24h nelle condizioni di temperatura ambiente, carico e utilizzo richieste. Il dimensionamento finale dell'impianto solare deve tenere conto anche della temperatura di ingresso del prodotto, della frequenza di apertura delle porte, dell'ombreggiamento, delle ore di sole di picco locali, della chimica della batteria e del tempo di autonomia richiesto.
La configurazione ideale dipende dal volume del vano congelatore, dalla disposizione interna del mobile, dai requisiti di no-frost, dallo spazio di installazione disponibile e dal design completo del sistema solare-batteria. Prima di richiedere un preventivo, si prega di confermare il modello esatto, il refrigerante, la tensione e la configurazione del sistema più adatta. Per le applicazioni che richiedono solo la conservazione di alimenti congelati, si consiglia di valutare la gamma di congelatori solari serie SF come opzione di prodotto separata.
Frigorifero solare CC a doppia zona 12V/24V per funzionamento off-grid, serie SDR. Imballaggio e consegna.

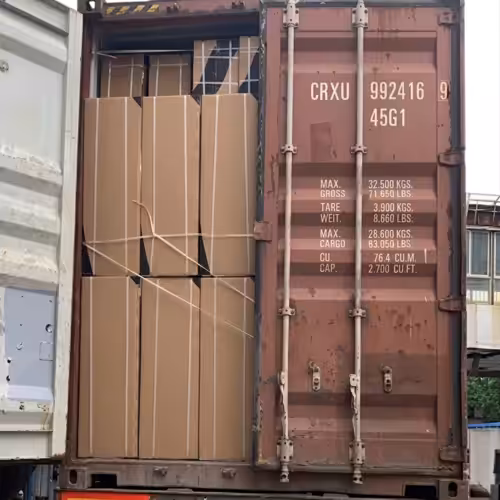

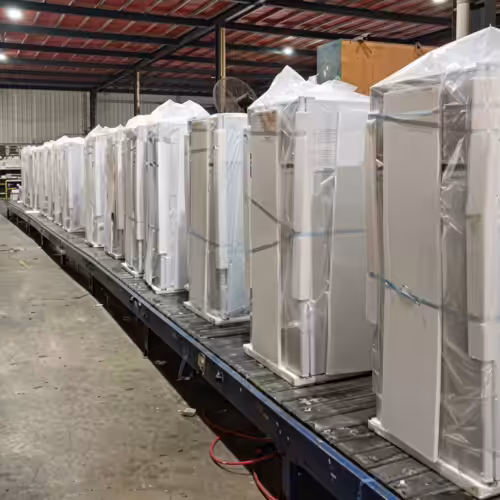

L'imballaggio è pianificato tenendo conto del mobile verticale, dei componenti rimovibili e del percorso di spedizione finale. L'imbottitura interna contribuisce a proteggere gli angoli delle porte, le cerniere, le guarnizioni, il pannello di controllo, il compressore e l'area del condensatore durante la movimentazione. I ripiani e gli accessori rimovibili sono fissati separatamente per evitare che si muovano all'interno del mobile.
| Area di imballaggio | Accordo di consegna |
|---|---|
| Assemblaggio di mobile e anta | Prima di applicare il cartone esterno, viene aggiunta una protezione in EPE o schiuma attorno agli angoli e alle aree soggette a urti. |
| Scaffali e accessori | Imballati o fissati separatamente e controllati rispetto all'ordine approvato |
| pannelli fotovoltaici e batterie | Imballati separatamente se inclusi nella configurazione solare, con modello e quantità registrati nella distinta di imballaggio. |
| Pallet o supporti in legno | Aggiunto in base al percorso di spedizione, al rischio di movimentazione e al metodo di carico. |
Le dimensioni degli imballaggi variano a seconda delle quattro configurazioni SDR a doppia zona, da 500 × 540 × 1,160 mm a 650 × 735 × 1,950 mm. Gli importatori devono calcolare il volume (CBM) per ciascun modello separatamente:
CBM = lunghezza cartone (m) × larghezza cartone (m) × altezza cartone (m) × quantità
Per ordini con modelli misti, le etichette dei cartoni indicano il numero di modello, la tensione di ingresso CC, il tipo di refrigerante e gli accessori inclusi. La quantità finale di cartoni, i requisiti relativi a pallet o supporti in legno, il piano di carico del container e il programma di consegna vengono confermati dopo aver esaminato la combinazione di modelli, il metodo di imballaggio, il porto di destinazione, il vettore e i requisiti doganali. La distinta di imballaggio e il documento di carico vengono controllati rispetto all'ordine approvato prima della spedizione.
Domande frequenti sul frigorifero solare DC a doppia zona 12V/24V per funzionamento off-grid serie SDR
Partite dal volume di stoccaggio dei prodotti surgelati, dal rapporto tra prodotti freschi e surgelati, dalla disposizione degli armadi frigoriferi e dal fabbisogno totale dell'impianto solare. La tabella seguente fornisce un riferimento di configurazione preliminare:
| Scomparto congelatore | Potenza | PV di riferimento | Riferimento batteria | disposizione |
|---|---|---|---|---|
| 48L | 75W | 250W | 150Ah | Congelatore superiore |
| 80L | 90W | 300W | 200Ah | Congelatore superiore |
| 124L | 98W | 400W | 200Ah | Frigorifero superiore |
| 98L | 103W | 500W | 250Ah | Frigorifero in alto, senza brina |
Il dato relativo al congelatore non rappresenta la capacità totale utilizzabile del frigorifero. Prima di richiedere un preventivo, si prega di verificare il volume totale del frigorifero, il carico giornaliero, la frequenza di apertura della porta, lo spazio disponibile nel vano frigorifero, la temperatura ambiente, la tensione e lo stato chimico della batteria e il tempo di autonomia richiesto. I valori relativi al pannello fotovoltaico e alla batteria sono da considerarsi come valori di riferimento iniziali e necessitano di verifica in base al luogo di installazione.
Le attuali specifiche tecniche confermano la presenza di due zone di temperatura, ma non confermano il controllo indipendente della temperatura per entrambi i compartimenti.
| Articolo | Stato attuale della pagina SDR |
|---|---|
| Intervallo di temperatura del frigorifero | 0-10 ° C |
| Intervallo di temperatura del congelatore | ≤−18°C |
| Zone separate per frigorifero e congelatore. | Confermato |
| Termostati indipendenti | Non confermato |
| Compressori separati | Non confermato |
| Punti di regolazione indipendenti | Non confermato |
Per un progetto che richiede una regolazione separata della temperatura, richiedere il tipo esatto di controller, la configurazione del compressore e un test di temperatura specifico per il modello, eseguito alle temperature ambiente e al carico previsti. Il test dovrebbe registrare la stabilizzazione della temperatura, il ripristino dopo l'apertura della porta e la posizione dei sensori. Fino a quando questi dettagli non saranno verificati, descrivere il prodotto come dotato di zone frigorifero e congelatore separate, anziché come dotato di controllo indipendente della temperatura garantito.
Non dimensionare il sistema moltiplicando la potenza nominale del frigorifero per 24 ore come se il compressore funzionasse ininterrottamente. Utilizzare, ove disponibili, i dati di consumo energetico giornaliero misurati. Se non è disponibile un test Wh/24h specifico per il modello, utilizzare una stima del ciclo di lavoro per il dimensionamento preliminare, quindi verificarla alla temperatura ambiente, al carico e alle condizioni operative desiderate.
| Fase di dimensionamento | Esempio di riferimento a doppia zona da 90 W | Limitazione |
|---|---|---|
| Ciclo di lavoro del compressore ipotizzato | 40% | Solo un'ipotesi preliminare |
| Carico giornaliero stimato | 90 W × 24 h × 0.40 = 864 Wh/giorno | Sostituire con il valore misurato Wh/24h |
| calcolo PV | 864 Wh ÷ (5 ore di sole di picco × fattore di sistema 0.75) ≈ 230 W | Il valore di 300W del pannello fotovoltaico indicato è un riferimento preliminare. |
| Illustrazione della batteria | 24 V × 200 Ah = 4,800 Wh nominali | L'energia utilizzabile dipende dalla composizione chimica della batteria, dalla profondità di scarica e dall'efficienza. |
| Illustrazione dell'energia utilizzabile | 4,800 Wh × 80% × 90% ≈ 3,456 Wh | Non si tratta di una garanzia di tempo di esecuzione. |
Per il dimensionamento definitivo, confermare il modello SDR esatto, le ore di sole di picco locali, la temperatura ambiente durante la stagione calda, la frequenza di apertura delle porte, il carico di prodotti caldi, l'ombreggiamento, le perdite di cavo, la chimica della batteria, l'interruzione per bassa tensione e il periodo di backup richiesto. Un obiettivo di funzionamento di 24 ore richiede un impianto fotovoltaico e un sistema di batterie compatibili. I valori di riferimento sono forniti a scopo di progettazione preliminare e di preventivo, non costituiscono una garanzia universale.
Per le opzioni di moduli fotovoltaici da valutare durante la fase di pianificazione preliminare, consultare la documentazione relativa ai pannelli solari fotovoltaici TOPCon di tipo N della serie SP . La scelta finale dei moduli dipenderà comunque dalle condizioni di irraggiamento solare locali e dalla progettazione del regolatore di carica e della batteria più adatti.
Le specifiche tecniche dell'SDR confermano l'ingresso a 12V/24V CC, ma non confermano che il frigorifero possa accettare direttamente una stringa di pannelli solari non regolati. Il percorso preliminare del sistema è il seguente:
Pannello fotovoltaico → regolatore di carica compatibile → banco batterie da 12V/24V abbinato → fusibile o interruttore CC → frigorifero SDR
| Elemento di collegamento | Stato attuale dell'SDR |
|---|---|
| Ingresso frigorifero | 12V/24V CC confermato |
| Collegamento grezzo del pannello fotovoltaico | Non confermato |
| Regolatore di carica | Utilizzo nel percorso di sistema preliminare |
| banco batterie abbinato | Incluso nel percorso di sistema preliminare |
| Inverter AC | Normalmente non necessario per un sistema CC correttamente abbinato |
| Controlli finali Final | Gamma di uscita del regolatore, corrente di avviamento del compressore, sezione del cavo, polarità, valore nominale del fusibile e interruzione per bassa tensione |
Non collegare l'SDR direttamente a un pannello fotovoltaico finché non siano stati confermati lo schema elettrico del modello specifico e l'intervallo di potenza/ingresso fotovoltaico approvato. La tensione del pannello solare varia in base all'irraggiamento e alla temperatura, mentre il frigorifero richiede una tensione CC controllata e una protezione adeguata. I frigoriferi solari a trasmissione diretta hanno un'architettura di sistema diversa, pertanto il loro metodo di collegamento non deve essere applicato all'SDR senza una conferma specifica per il modello.
Per i progetti che includono anche carichi CA o che necessitano di funzionamento connesso alla rete o ibrido, si consiglia di consultare il sistema completo di energia solare ibrida serie SY come opzione di sistema separata.
Il tempo di raffreddamento dipende da diversi fattori, non solo dalla potenza nominale del frigorifero. Contenuto caldo, aperture frequenti della porta, temperature ambiente elevate, flusso d'aria limitato, bassa tensione della batteria, calo di tensione durante l'avvio del compressore o connessioni CC difettose possono ritardare il raggiungimento della temperatura desiderata.
| Ciò che noti | Controlla prima | Cosa può indicare |
|---|---|---|
| Il compressore si avvia lentamente o si arresta inaspettatamente | Misurare la tensione ai terminali del frigorifero durante l'avvio; controllare il fusibile, la polarità, l'uscita del controller e i collegamenti dei cavi. | Batteria scarica o calo di tensione CC |
| Entrambi i compartimenti si raffreddano lentamente | Verificare l'ombreggiatura del mobile, lo spazio di ventilazione, la temperatura ambiente, il carico a caldo e la frequenza di apertura delle ante. | Carico frigorifero elevato o scarsa dissipazione del calore |
| Solo un compartimento non raggiunge la sua portata | Controllare la guarnizione della porta del vano, il carico, il flusso d'aria interno e la lettura della temperatura. | Un problema locale di tenuta, carico o flusso d'aria |
| Le temperature variano durante il giorno. | Registrare sia la temperatura del vano che la tensione della batteria per un'intera giornata. | Aiuta a distinguere un problema di carico termico da un problema di alimentazione. |
Se il problema persiste, per una diagnosi più approfondita, si prega di fornire il modello esatto dell'SDR, il tipo di batteria, la tensione ai terminali, la configurazione del pannello fotovoltaico e del regolatore, le condizioni di installazione, i dettagli dei cavi e la registrazione della temperatura.
Non basandosi esclusivamente sulle attuali specifiche SDR. La pagina del prodotto elenca una zona di refrigerazione da 0 a 10 °C, ma questo intervallo da solo non conferma il controllo della temperatura di grado medicale né l'idoneità per i vaccini. Le attuali informazioni SDR non documentano la prequalificazione WHO/PQS, la registrazione della temperatura calibrata, la mappatura della temperatura, le funzioni di allarme, i test di mantenimento o di autonomia, né la validazione medica specifica del modello.
La serie SDR è pensata per la refrigerazione commerciale di alimenti, bevande e per applicazioni off-grid in generale. Per la conservazione di dispositivi medicali, è necessario verificare preventivamente il modello esatto e la configurazione completa del sistema solare-batteria rispetto a:
- la fascia di temperatura richiesta per il prodotto immagazzinato
- Requisiti relativi al monitoraggio e all'allarme della temperatura
- uniformità della temperatura e risultati della mappatura
- tempo di permanenza o di autonomia richiesto
- temperatura ambiente e condizioni di carico
- Qualifica normativa o dell'OMS applicabile
Fino a quando non sarà verificata l'esatta configurazione di questi elementi, non presentare il modello SDR standard come frigorifero per vaccini o dispositivi medicali.
