Mástil alto LED para estadios, serie SQ, 500W–2000W
Diseñadas en función del tamaño del campo, la altura del poste y la distancia de puntería, las luminarias LED modulares para estadios de 500 W a 2000 W ofrecen una eficiencia de 150 a 220 lm/W, óptica seleccionable y protección IP66 para proyectos con mástiles altos.
- Configuraciones de 500 W a 2000 W adaptadas al tamaño del terreno, la altura del poste y la disposición.
- Eficiencia de 150–220 lm/W para iluminación deportiva de grandes superficies y mástiles altos.
- Ópticas de 15°, 30°, 45° y 60° para diferentes distancias de lanzamiento y cobertura de campo.
- Protección IP66 para exteriores, ideal para estadios, emplazamientos con mástiles altos y zonas expuestas.
- Compatibilidad con archivos IES y DIALux para comprobaciones de diseño de iluminación de 500W a 2000W.
Serie SQ: Iluminación LED para estadios de 500W a 2000W para proyectos deportivos y de mástiles altos.
La serie SQ de Sungreat Energy es una plataforma modular de iluminación LED para estadios, campos deportivos, zonas de entrenamiento y proyectos con mástiles altos que requieren más que una simple elección de potencia equivalente. Las configuraciones estándar abarcan desde 500 W hasta 2000 W, con una eficiencia de 150 a 220 lm/W, según la fuente LED seleccionada y la configuración del proyecto. Las cuatro distribuciones ópticas disponibles (15°, 30°, 45° y 60°) se pueden combinar según la altura del poste, la distancia de proyección, el tamaño del campo y el área que debe cubrir cada luminaria.
Un diseño de iluminación práctico puede utilizar haces más estrechos para alcances mayores y haces más anchos para áreas más cercanas. Antes de la producción, se deben revisar la potencia de la luminaria, la dirección de orientación, la iluminación requerida (lux), la uniformidad, el deslumbramiento y las carreteras o áreas para espectadores cercanas. Con protección IP66 para exteriores y opciones de controladores adaptadas al proyecto, la serie SQ se puede configurar para nuevas instalaciones en estadios o proyectos de modernización. Sungreat Energy puede proporcionar archivos IES específicos del modelo y el diseño de iluminación DIALux antes de confirmar la configuración final.
Especificaciones técnicas y ficha técnica de la luminaria LED de mástil alto para estadios Serie SQ 500W–2000W
| Modelo | SQ | |||
| Vatios (w) | 500 W | 1000 W | 1500 W | 2000 W |
| Lúmenes (Lúmenes) | 90000-110000LM | 180000-220000LM | 270000-330000LM | 360000-440000LM |
| Voltaje (V) | AC-90 270V | AC-90 270V | AC-90 270V | AC-90 270V |
| Frecuencia | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz |
| Chip LED | Philips/Osram/USA Bridgelux | |||
| Ángulo de haz | 15 / 30 / 45 / 60 | |||
| El factor de potencia | > 0.95 | |||
| CCT (K) | 2700-6500K (personalizado) | |||
| CRI | ≥ 80 | |||
| Protección contra sobretensiones | 4KV | |||
| Destornillador | Meanwell/Inventronics | |||
| Eficiencia de iluminación | 150-220lm / w | |||
| Temperatura de trabajo | -40℃－+65℃ | |||
| Fotocélula | Una fotocélula opcional permite la seguridad y el ahorro de energía. | |||
| Sensor de movimiento | Sensor PIR, conectar y usar. Sensor de microondas, opcional. | |||
| Controlador de potencia y CCT | La potencia y la temperatura de color correlacionada (CCT) se pueden modificar seleccionando la opción correspondiente en el controlador. | |||
| Material | Aluminio + PC | |||
| Índice de protección IP | IP66 | |||
| Altura de montaje (recomendada) | 4-10m | 11-20m | 11-20m | 11-20m |
| Espacio entre Poles(Recomendar) | 15-30m | 30-50m | 30-50m | 30-50m |
| Garantía | 5 Años | |||
Requisitos de cámara y transmisión:
Para recintos que utilicen fotografía deportiva, retransmisiones en directo o cámaras de alta velocidad, es necesario confirmar por separado los requisitos de iluminación relacionados con el parpadeo y las cámaras antes de seleccionar la configuración SQ final. Indique las especificaciones del proyecto o de la retransmisión, si procede.
Nota sobre iluminación deportiva: Los requisitos de temperatura de color correlacionada (CCT) y reproducción cromática deben seleccionarse según el uso del recinto y la normativa aplicable al proyecto. Para proyectos deportivos televisados o con gran presencia de cámaras, se deben confirmar los criterios de CCT, CRI y parpadeo antes de aprobar la configuración final de la luminaria.
Obtenga un plan de iluminación para estadios para su proyecto.
500W–2000W | 150–220 lm/W | Óptica de 15°/30°/45°/60° | IP66 — Iluminación LED modular para estadios, ideal para una cobertura controlada en proyectos deportivos y de mástiles altos.
Serie SQ: Iluminación LED para estadios de 500W a 2000W para proyectos deportivos con mástiles altos.
Proyectos y casos de aplicación de luminarias LED de mástil alto para estadios, serie SQ, 500W–2000W
La serie SQ es ideal para campos de fútbol, pistas de atletismo, canchas de tenis y pádel, pabellones de baloncesto, campos de entrenamiento, instalaciones deportivas escolares, estadios, puertos, zonas industriales y otros proyectos de iluminación de grandes superficies. Sus configuraciones de 500 W a 2000 W y sus ópticas de 15°, 30°, 45° y 60° ofrecen flexibilidad para diferentes tamaños de campo, posiciones de montaje y distancias de proyección. Para recintos deportivos que requieren una potencia menor, la serie TX de iluminación para estadios de 200 W a 1200 W está disponible como opción independiente.
Un campo deportivo de grandes dimensiones rara vez requiere la misma configuración de iluminación en todas las posiciones. Una luminaria apuntando desde más lejos puede necesitar un haz más estrecho para controlar la proyección, mientras que una posición más cercana al área de juego puede usar una distribución más amplia. Combinar diferentes ángulos de haz puede crear una cobertura más equilibrada que simplemente aumentar la potencia de cada luminaria.
El mismo enfoque se aplica a puertos, patios logísticos y otros emplazamientos con mástiles altos. Se deben analizar conjuntamente la iluminación objetivo (lux), la uniformidad, el deslumbramiento, la posición de la luminaria, la geometría del campo y los límites circundantes. Las carreteras cercanas, las zonas de espectadores y las viviendas pueden afectar a la dirección de la iluminación, especialmente si la luz dispersa pudiera molestar a las zonas circundantes. Para un rango de potencia diferente en mástiles altos, la serie QC de 400 W a 1600 W es otra opción de producto a comparar.
Los mercados objetivo típicos incluyen Oriente Medio, como Arabia Saudita y los Emiratos Árabes Unidos; África Meridional, incluyendo Sudáfrica; Europa, incluyendo España e Italia; Latinoamérica, incluyendo Brasil y Chile; y Australia. La serie SQ puede evaluarse para nuevos recintos deportivos, instalaciones municipales, campos de entrenamiento y proyectos de infraestructura de gran envergadura en estos mercados.
Para nuevas instalaciones, los archivos IES específicos del modelo se pueden usar en DIALux para revisar la cantidad de luminarias, la óptica y la orientación antes de la producción. Para proyectos de modernización, Sungreat Energy puede revisar la ubicación de los postes, los soportes y las condiciones de iluminación existentes antes de ajustar la potencia, la combinación de haces y la dirección de orientación de la luminaria SQ al sitio.
Proceso de producción de la luminaria LED de mástil alto para estadios Serie SQ de 500 W a 2000 W

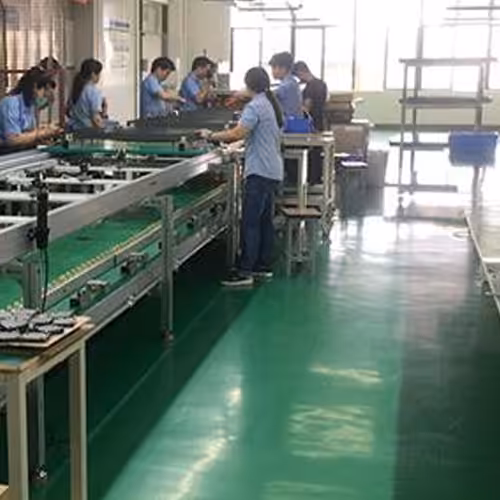

Verificación de configuración y componentes: Antes de comenzar el ensamblaje, se comprueba que la potencia SQ, la fuente LED, el controlador y la configuración del ángulo del haz sean compatibles con el pedido o el diseño de iluminación aprobado. Cuando un pedido incluye ópticas de 15°, 30°, 45° o 60°, se confirma la configuración óptica seleccionada antes de la producción para que las luminarias entregadas coincidan con el plan de instalación.

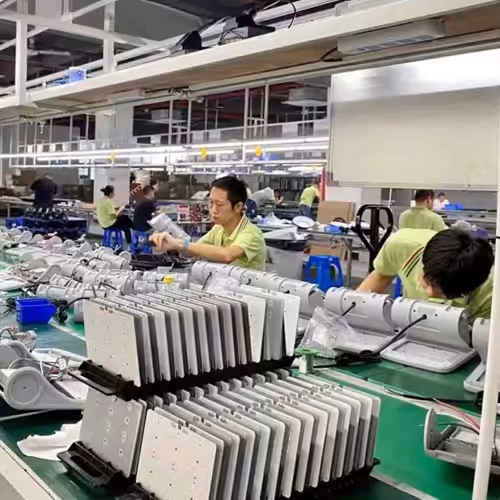

Ensamblaje óptico y mecánico: Los módulos LED, las lentes, las pantallas antirreflejo, los componentes de disipación de calor y los soportes de montaje se ensamblan según la configuración aprobada. Durante el ensamblaje, se verifican la posición de los módulos, los puntos de fijación y las piezas de sellado antes de que la luminaria pase a la fase de pruebas eléctricas.
Pruebas eléctricas y de funcionamiento: Las luminarias terminadas se revisan para comprobar la potencia, el factor de potencia, el funcionamiento del controlador, la conexión a tierra, la función de iluminación y la consistencia de los módulos. También se inspeccionan la configuración del haz y la estructura ajustable seleccionadas para confirmar que la luminaria cumple con los requisitos del proyecto aprobado.
Verificación final antes del embalaje: Antes de embalar, se revisa nuevamente el aspecto de la luminaria, las conexiones, los herrajes de montaje y los accesorios solicitados. Para pedidos con diferentes potencias o ángulos de haz, la configuración final se compara con la lista de empaque y la identificación de la caja antes del envío.
Descripción general y detalles de la luminaria LED de mástil alto para estadios serie SQ de 500 W a 2000 W
La iluminación de estadios rara vez se reduce a elegir una potencia y repetirla en cada poste. La serie SQ utiliza una estructura modular, lo que permite adaptar la potencia y la distribución óptica a la geometría del campo, la altura de montaje, la distancia de proyección y el área que cubre cada luminaria. Un alcance largo puede requerir un haz más estrecho, mientras que una posición más cercana al área de juego puede funcionar mejor con una distribución más amplia.
Las ópticas disponibles son de 15°, 30°, 45° y 60°. En un campo amplio, estas opciones se pueden combinar para que distintas posiciones de iluminación cubran diferentes zonas. La potencia final y la selección del haz deben verificarse en función de los requisitos de lux, uniformidad y deslumbramiento, en lugar de basarse únicamente en la potencia o el brillo general.
Los módulos ajustables y las pantallas antirreflejos ayudan a controlar la dirección de la iluminación, especialmente cuando el campo está cerca de zonas de espectadores, carreteras, viviendas u otros límites sensibles. El objetivo es mantener la luz útil en el área de juego, limitando al mismo tiempo la luz dispersa no deseada. El resultado final depende del diseño aprobado y de la orientación en el lugar.
Las luminarias SQ se pueden configurar con fuentes LED de Philips, Osram o Bridgelux y controladores de Meanwell o Inventronics según los requisitos del proyecto aprobado. La carcasa con protección IP66 permite su uso en estadios al aire libre y mástiles altos, mientras que la estructura modular permite confirmar la disposición óptica y la configuración de la luminaria antes de la producción.
Para un nuevo diseño o una modernización, Sungreat Energy puede proporcionar archivos IES específicos del modelo y cálculos DIALux como parte de su soporte de diseño de iluminación para proyectos EPC , lo que permite revisar la cantidad de luminarias, la distribución óptica y la dirección de orientación antes de la instalación.
Iluminación LED de mástil alto para estadios, serie SQ, 500W–2000W. Embalaje y entrega.
Las luminarias de la serie SQ se embalan en cajas de cartón reforzadas para exportación con amortiguación interna para proteger la carcasa, la lente, el controlador y los accesorios de montaje durante la manipulación y el transporte. Para luminarias de alta potencia, envíos LCL o entregas a larga distancia, se pueden utilizar palés o refuerzos de madera según los requisitos del envío.
Antes del envío, se verifican el modelo, la potencia, la configuración del ángulo del haz, la cantidad de luminarias y los accesorios solicitados, comparándolos con el pedido confirmado. Cuando un pedido incluye ópticas de 15°, 30°, 45° o 60°, las etiquetas de las cajas y la lista de empaque identifican la configuración correspondiente, lo que ayuda al equipo de instalación a clasificar las luminarias correctas según el área del proyecto una vez recibidas.
El tiempo de producción y entrega depende de la cantidad del pedido, la configuración de la luminaria seleccionada, la personalización y el método de envío. Antes del envío, Sungreat Energy puede proporcionar fotos del embalaje, listas de empaque y la documentación de envío disponible para que los clientes puedan preparar con anticipación el despacho de aduanas, la descarga y la instalación. El tiempo exacto de producción, el cronograma de transporte y los requisitos de documentación deben confirmarse según el destino y el plan de envío.
Preguntas frecuentes sobre las luminarias LED de mástil alto para estadios de la serie SQ de 500 W a 2000 W.
No evalúe el resultado solo a simple vista. Utilice un medidor de iluminancia calibrado y mida el área en la misma cuadrícula de cálculo o puntos de medición utilizados en el plan de iluminación aprobado. Registre los valores promedio, mínimo y máximo de lux y, a continuación, compruebe si la uniformidad de la iluminación cumple con los requisitos del proyecto.
Compare las mediciones del sitio con el cálculo DIALux aprobado, utilizando la misma potencia de la luminaria, ángulo del haz, dirección de orientación y condiciones de funcionamiento. Para recintos con requisitos de transmisión o grabación de vídeo, también puede ser necesario verificar criterios de iluminación adicionales relacionados con la cámara.
Si el resultado difiere significativamente, primero verifique la posición de las luminarias, los ángulos de puntería, la óptica seleccionada, la fuente de alimentación y las condiciones del lugar. Ajustar la dirección de la luz podría solucionar el problema antes de aumentar la potencia.
No automáticamente. Un menor número de luminarias de alta potencia puede reducir los puntos de montaje y simplificar el cableado, pero también puede crear puntos brillantes, zonas más oscuras o dificultar el control del deslumbramiento si la disposición de los postes y los ángulos del haz no son adecuados.
El uso de luminarias de menor potencia permite una distribución más uniforme de la luz, aunque esto puede aumentar los puntos de instalación, el cableado y el mantenimiento. La elección debe basarse en las dimensiones del espacio, la altura y posición del poste, la distancia de proyección, la iluminación deseada, la uniformidad, el control del deslumbramiento y las condiciones del entorno, y no únicamente en la potencia.
La serie SQ ofrece configuraciones de 500 W, 1000 W, 1500 W y 2000 W con ópticas de 15°, 30°, 45° y 60°. Un archivo IES y un cálculo DIALux permiten comparar la cantidad de luminarias y las combinaciones de haces antes de aprobar la configuración final.
El deslumbramiento y la luz dispersa se controlan mediante el ángulo de haz adecuado, la posición de la luminaria, la dirección de puntería y, cuando sea necesario, pantallas antideslumbrantes. La serie SQ ofrece ópticas de 15°, 30°, 45° y 60°. Los haces más estrechos pueden ser más adecuados para distancias de proyección mayores, mientras que los haces más anchos pueden ser más apropiados para áreas cercanas o zonas de cobertura más amplias.
Antes de confirmar la distribución, tenga en cuenta las viviendas cercanas, las carreteras, las zonas de espectadores y los límites de las propiedades. Utilice el archivo IES aprobado y el diseño DIALux para revisar la distribución de la luz prevista, su uniformidad y la posible dispersión fuera del área de juego.
Las pantallas pueden reducir la luz no deseada, pero un exceso de pantallas también puede disminuir la iluminación útil. Por lo tanto, es importante considerar la selección y la orientación correctas del haz de luz en conjunto, en lugar de simplemente aumentar la potencia de la luminaria.
Sí, pero la modernización debe considerarse como un nuevo diseño de iluminación, no como un simple reemplazo vatio por vatio. Una luminaria de halogenuros metálicos de 1000 W o 1500 W no se ajusta automáticamente a una potencia específica de SQ. La configuración correcta depende de la distribución del espacio, la cantidad de luminarias existentes, la altura y posición del poste, el nivel de iluminación deseado, la uniformidad y las condiciones de iluminación actuales.
Se pueden reutilizar los postes existentes, pero antes se deben verificar la interfaz de montaje, las dimensiones del soporte, el peso de la luminaria, el estado del poste, las conexiones de los cables, la tensión de alimentación y el acceso para la instalación. La serie SQ admite CA de 90 a 270 V y ofrece opciones de 500 W, 1000 W, 1500 W y 2000 W con ópticas de 15°, 30°, 45° y 60°.
Las luminarias LED no requieren el período de calentamiento de las lámparas de halogenuros metálicos. Según las horas de funcionamiento, la tarifa eléctrica y el diseño final de la iluminación, una modernización puede reducir el consumo de energía y la necesidad de reemplazar las lámparas. El resultado real debe confirmarse mediante un nuevo cálculo de iluminación, en lugar de estimarse únicamente a partir de la potencia anterior.
Para proyectos con mástiles altos, el rendimiento a largo plazo depende de la instalación completa, no solo de los módulos LED. Verifique la estructura de disipación de calor de aluminio, la carcasa IP66, la protección contra sobretensiones de 4 kV a nivel de luminaria, el controlador, los accesorios de montaje y las conexiones de cable de la configuración SQ seleccionada. La serie SQ está diseñada para funcionar a temperaturas de entre -40 °C y +65 °C e incluye una garantía de 5 años, pero es necesario confirmar la configuración suministrada y la cobertura de la garantía para el proyecto.
La protección contra sobretensiones integrada en la luminaria es solo una parte del diseño eléctrico. También se deben revisar la conexión a tierra, la protección del cable, la protección del panel de distribución, las conexiones externas y las condiciones locales de descargas atmosféricas o calidad de la energía, especialmente en mástiles altos y tendidos de cable exteriores largos. Esta guía de protección contra sobretensiones explica la diferencia entre la protección a nivel de luminaria y la protección a nivel de sistema.
Antes de la aprobación final, confirme la fuente LED y el controlador exactos que figuran en el presupuesto. Según la configuración aprobada, se pueden utilizar fuentes LED de Philips, Osram o Bridgelux, y controladores de Meanwell o Inventronics. Durante la planificación de la instalación, también se debe considerar el acceso futuro al controlador, el cableado y los componentes de montaje.
