Солнечный холодильник постоянного тока, двухзонный, 12 В/24 В, автономный, серии SDR.
Двухзонный солнечный холодильник постоянного тока 12 В/24 В с режимами охлаждения 0–10 °C, заморозки ≤ −18 °C и возможностью установки фотоэлектрических панелей мощностью 250–500 Вт для автономных проектов EPC.
- Раздельные зоны с температурой 0–10°C и ≤−18°C позволяют хранить свежие и замороженные продукты отдельно.
- Вход постоянного тока 12 В/24 В интегрируется с соответствующей системой солнечных панелей, контроллера и аккумулятора.
- В ассортименте представлены модели с морозильной камерой объемом от 48 до 124 литров, включая варианты с верхней морозильной камерой и системой No-Frost.
- Показатели мощности 75–103 Вт помогают сравнить электрические требования различных моделей.
- Примерные значения для солнечных батарей мощностью 250–500 Вт и аккумуляторных батарей емкостью 150–250 Ач служат ориентиром для предварительного расчета размеров системы.
Двухзонный солнечный холодильник постоянного тока серии SDR 12 В/24 В для автономного хранения энергии.
Серия Sungreat Energy SDR — это двухзонная холодильная платформа с напряжением 12 В/24 В постоянного тока, предназначенная для магазинов, дистрибьюторов и коммерческих объектов, работающих в автономном режиме и нуждающихся как в охлаждении, так и в заморозке в условиях отсутствия или нестабильности электроснабжения от сети.
Его вертикальный шкаф объединяет холодильное отделение с температурой 0–10 °C и морозильное отделение с температурой ≤−18 °C, что позволяет хранить свежие и замороженные продукты в одном устройстве. Вход постоянного тока поддерживает интеграцию с соответствующей фотоэлектрической системой, контроллером заряда и аккумуляторной системой.
В текущих технических характеристиках для четырех двухзонных конфигураций указаны объемы морозильных камер: 48 л, 80 л, 124 л и 98 л. Доступны варианты с верхней морозильной камерой и верхним охлаждением, при этом конфигурация объемом 98 л в настоящее время обозначена как система без образования инея. Мощность варьируется от 75 Вт до 103 Вт, а мощность фотоэлектрических панелей (PV) для каждой модели — от 250 Вт до 500 Вт, емкость аккумуляторов — от 150 Ач до 250 Ач.
Эти данные служат отправной точкой для сравнения EPC-проектов и подготовки коммерческих предложений, но они не гарантируют одинакового суточного потребления энергии при любых условиях. При окончательном расчете размеров холодильника, фотоэлектрических панелей и аккумуляторов следует учитывать температуру окружающей среды, температуру поступающих продуктов, суточную нагрузку, частоту открытия дверей, пиковые часы солнечного света в регионе, затенение, химический состав аккумуляторов и необходимое время резервного питания. Для окончательной проверки проекта, если таковые имеются, следует использовать измеренные значения Вт·ч/24ч.
Технические характеристики и описание солнечного холодильника постоянного тока с двумя зонами охлаждения, 12 В/24 В, автономной работы, серии SDR.
| Модель | SDR | ||||||
| Тип | Единственная дверь | Двойные двери Верхняя морозильная камера |
Двойные двери Верхняя морозильная камера |
Двойные двери Верхний холодильник |
Двойные двери Верхний холодильник Без заморозков |
Солнечный льдогенератор | Солнечный льдогенератор |
| Морозильная камера (л) | 5L | 48L | 80L | 124L | 98L | 198L | 30 кг/день |
| Входное напряжение | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 24V | DC 24V |
| Диапазон температур (Холодильник / Морозильник) |
0-10 ° C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | ≤-18°С | ≤-18°С |
| Номинальная мощность (Вт) | 50 Вт | 75 Вт | 90 Вт | 98 Вт | 103 Вт | 225 Вт | 165 Вт |
| Габариты изделия (мм) | 450 * 445 * 500 | 480 * 490 * 1105 | 520 * 550 * 1515 | 580 * 590 * 1660 | 595 * 695 * 1860 | 555 * 578 * 1410 | 354 * 428 * 637 |
| Размер коробки (мм) | 500 * 490 * 520 | 500 * 540 * 1160 | 570 * 605 * 1550 | 630 * 635 * 1720 | 650 * 735 * 1950 | 580 * 650 * 1465 | 430 * 525 * 685 |
| холодильный | R134a | R134a | R134a | R134a | R600a | R134a | R134a |
| Мощность солнечной панели (Вт) | 250 Вт | 250 Вт | 300 Вт | 400 Вт | 500 Вт | 1000 Вт | 400 Вт |
| Емкость батареи (Ач) | 150Ah | 150Ah | 200Ah | 200Ah | 250Ah | 250 Ач*2 | 250Ah |
Получите смету на ваш проект по установке двухзонного солнечного холодильника SDR.
Холодопроизводительность 0–10°C / температура заморозки ≤−18°C | 12 В/24 В постоянного тока | Рекомендуемая мощность фотоэлектрических панелей 250–500 Вт | Рекомендуемая емкость аккумуляторов 150–250 Ач
Обзор двухзонного солнечного холодильника постоянного тока SDR 12 В/24 В | Диапазон температур: 0–10 °C и ≤−18 °C
Проекты и примеры применения двухзонного солнечного холодильника постоянного тока 12 В/24 В для автономного использования с SDR-системами
Ниже приведены примеры потенциальных вариантов применения, а не подтвержденные завершенные установки SDR. Окончательные размеры холодильника, фотоэлектрических панелей и аккумуляторов необходимо пересчитать с учетом места установки, времени года, затенения, температуры окружающей среды, температуры поступающей продукции, суточной нагрузки, частоты открытия дверцы, химического состава аккумуляторов и необходимого времени резервного питания.
Кения / Восточная Африка Сельские продуктовые магазины
Конфигурация морозильной камеры объемом 48 л указана с потребляемой мощностью 75 Вт, при этом используются солнечные панели мощностью 250 Вт и аккумуляторы емкостью 150 Ач. Для иллюстрации рассмотрим рабочий цикл компрессора 45%:
Расчетное энергопотребление = 75 Вт × 24 ч × 0.45 = 810 Вт·ч/24 ч
Используя 5 часа пиковой солнечной активности и предварительный системный коэффициент 75%:
Расчетная мощность фотоэлектрической системы = 810 Вт·ч ÷ (5 × 0.75) ≈ 216 Вт
Указанная эталонная мощность фотоэлектрической системы в 250 Вт превышает эту предварительную оценку. Перед окончательным утверждением необходимо проверить условия окружающей среды в жаркий сезон, затенение, нагрузку на устройство, химический состав батареи, полезную емкость и фактическое потребление Вт·ч/24 ч.
Филиппины / Магазин на островах Юго-Восточной Азии
Для морозильной камеры объемом 124 л, примерный рабочий цикл компрессора при 50% нагрузке выглядит следующим образом:
Расчетное энергопотребление = 98 Вт × 24 ч × 0.50 = 1,176 Вт·ч/24 ч
Используя 4 часа пиковой солнечной активности и предварительный системный коэффициент 75%:
Расчетная мощность фотоэлектрической системы = 1,176 Вт·ч ÷ (4 × 0.75) ≈ 392 Вт
Этот результат близок к указанным эталонным значениям для солнечных панелей мощностью 400 Вт и аккумуляторов емкостью 200 Ач. Окончательный проект еще должен подтвердить фактическое ежедневное потребление энергии, местные условия солнечной активности, напряжение и химический состав аккумуляторов, полезную емкость и необходимое время резервного питания.
98 л. Эталонная характеристика системы защиты от замерзания
Конфигурация 98L с системой защиты от замерзания указана с мощностью 103 Вт, с указанием солнечной энергии 500 Вт и емкости аккумулятора 250 Ач. Ее можно рассматривать в случаях, когда требуется система защиты от замерзания, но эти данные сами по себе не подтверждают ежедневное потребление энергии или производительность резервного источника питания.
Перед утверждением проекта необходимо проверить измеренные показатели Вт·ч/24ч, напряжение батареи, полезную емкость, скорость восстановления температуры и условия на площадке.
Процесс производства двухзонного солнечного холодильника постоянного тока 12 В/24 В для автономного использования в сети SDR.
Производство начинается с утвержденного листа заказа, в котором указывается конфигурация SDR, входное напряжение постоянного тока 12 В/24 В, компоновка морозильной камеры, хладагент, эталонный фотоэлектрический и аккумуляторный блоки, а также необходимые этикетки или аксессуары. Этот лист заказа помогает различать конфигурации объемом 48 л, 80 л, 124 л и 98 л во время подготовки материалов и сборки.
| Стадия производства | Основные проверки |
|---|---|
| Сопоставление заказа и материалов | Детали шкафов, двери, петли, уплотнители, полки, компоненты холодильного оборудования, элементы управления постоянным током, этикетки и соответствующие элементы солнечной системы проверяются на соответствие утвержденному заказу. |
| Сборка шкафа и отсека | Проверяется двухсекционная конструкция, выравнивание дверей, посадка петель, герметичность уплотнителей, полки и внутренняя фурнитура. |
| Монтаж холодильного оборудования и систем постоянного тока. | Холодильный контур и компоненты управления постоянным током устанавливаются в соответствии с конкретной моделью; для трех стандартных двухзонных конфигураций используется хладагент R134a, а для версии с системой No Frost объемом 98 л — R600a. |
| Функциональное тестирование | Проверяются запуск компрессора, входное напряжение постоянного тока, реакция системы управления, герметичность дверцы и снижение температуры в холодильной/морозильной камере. |
| Окончательная проверка заказа | Номер модели, напряжение постоянного тока, хладагент, размеры коробки, данные о фотоэлектрических панелях и батареях, этикетки и аксессуары сравниваются с утвержденным заказом перед выпуском. |
Контроль температуры и окончательная приемка проводятся в соответствии с утвержденным планом контроля качества. Продолжительность проверки, уровень отбора проб и пределы допустимых отклонений могут варьироваться в зависимости от заказа и модели, поэтому для серии SDR не предлагается единый 48-часовой тест для всех конфигураций.
Солнечный холодильник постоянного тока с двумя зонами охлаждения, 12 В/24 В, автономный, серия SDR: обзор и характеристики.
Серия SDR построена на основе четырех вертикальных двухзонных конфигураций, а не одного фиксированного корпуса. Каждая модель сочетает в себе холодильное отделение с температурой 0–10°C и морозильное отделение с температурой ≤−18°C.
В текущих технических характеристиках указаны два варианта компоновки с верхней морозильной камерой объемом 48 л и 80 л, а также два варианта компоновки с верхней холодильной камерой объемом 124 л и 98 л. Версия объемом 98 л в настоящее время обозначена как система без инея.
| Обзорная точка | Текущая ссылка на SDR | Влияние планирования |
|---|---|---|
| Температурные зоны | Холодильник 0–10°C / Морозильная камера ≤−18°C | Позволяет хранить свежие и замороженные продукты в отдельных отсеках. |
| Схема расположения шкафов | Морозильные камеры объемом 48 л и 80 л; холодильные камеры объемом 124 л и 98 л. | Соответствует различным вариантам ассортимента и предпочтениям доступа. |
| Производственные размеры | 480 × 490 × 1,105 мм до 595 × 695 × 1,860 мм | Влияет на площадь помещения, доступ к дверям, погрузочно-разгрузочные работы и планирование грузоперевозок. |
| Номинальная мощность | 75W к 103W | Помогает сравнить потребление электроэнергии каждой моделью. |
| Варианты эталонных фотоэлектрических систем | 250W к 500W | Предоставляет отправную точку для планирования солнечной энергосистемы. |
| Ссылки на батареи | От 150 Ач до 250 Ач | Необходимо подобрать устройство с учетом напряжения, химического состава и требуемого времени автономной работы. |
| холодильный | Хладагент R134a для трех конфигураций; R600a для версии с системой No Frost объемом 98 л. | Необходимо проверить наличие местных услуг и требования к месту назначения. |
Номинальная мощность и эталонные значения для фотоэлектрических панелей/аккумуляторов полезны для предварительного сравнения, но они не заменяют измеренные значения Вт·ч/24ч при требуемой температуре окружающей среды, нагрузке и условиях эксплуатации. При окончательном расчете размеров солнечной системы также необходимо учитывать температуру поступающего продукта, частоту открытия дверей, затенение, пиковые часы солнечного света в регионе, химический состав аккумулятора и требуемое время резервного питания.
Выбор оптимальной конфигурации зависит от объема морозильной камеры, компоновки шкафа, требований к системе No Frost, доступного пространства для установки и полной конструкции солнечной батареи. Перед составлением коммерческого предложения подтвердите точную модель, тип хладагента, напряжение и соответствующую конфигурацию системы. Для применений, требующих только замороженного хранения, рассмотрите линейку солнечных морозильных камер серии SF в качестве отдельной опции.
Солнечный холодильник постоянного тока, двухзонный, 12 В/24 В, автономный, серия SDR. Упаковка и доставка.

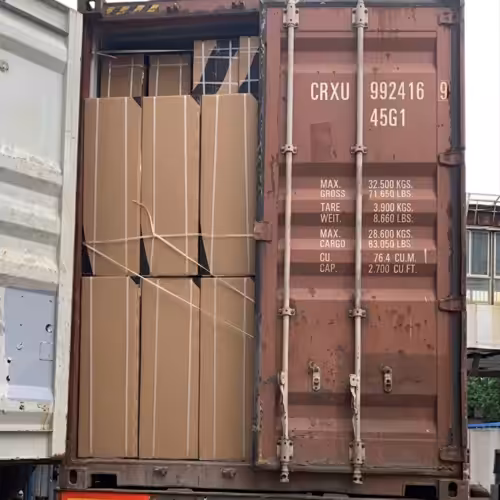

Упаковка планируется с учетом вертикальной установки шкафа, съемных компонентов и конечного маршрута транспортировки. Внутренняя амортизация помогает защитить углы дверцы, петли, уплотнители, панель управления, компрессор и конденсаторную зону во время погрузки/разгрузки. Съемные полки и аксессуары закрепляются отдельно, чтобы предотвратить их перемещение внутри шкафа.
| Площадь упаковки | Организация доставки |
|---|---|
| Сборка шкафа и двери | Перед упаковкой во внешнюю картонную коробку по углам и в местах, подверженных ударам, добавляется защита из вспененного полиэтилена (EPE). |
| Полки и аксессуары | Упаковано или закреплено отдельно и проверено на соответствие утвержденному заказу. |
| Фотоэлектрические панели и батареи | При использовании в составе солнечной системы упаковывается отдельно, модель и количество указываются в упаковочном листе. |
| Поддоны или деревянные опоры | Добавляется в зависимости от маршрута доставки, рисков при погрузке и разгрузке и способа погрузки. |
Размеры коробок различаются для четырех конфигураций двухзонных SDR-систем: от 500 × 540 × 1,160 мм до 650 × 735 × 1,950 мм. Импортерам следует рассчитывать объем в кубических метрах для каждой модели отдельно:
CBM = длина коробки (м) × ширина коробки (м) × высота коробки (м) × количество
При заказе оборудования разных моделей на этикетках коробок указываются номер модели, входное напряжение постоянного тока, тип хладагента и входящие в комплект аксессуары. Окончательное количество коробок, требования к поддонам или деревянным опорам, план загрузки контейнера и график доставки подтверждаются после проверки состава продукции, способа упаковки, порта назначения, перевозчика и таможенных требований. Упаковочный лист и протокол погрузки проверяются на соответствие утвержденному заказу перед отправкой.
Часто задаваемые вопросы о двухзонном солнечном холодильнике постоянного тока 12 В 24 В автономного типа серии SDR
Начните с объема замороженного хранилища, соотношения свежего и замороженного сырья, компоновки шкафов и общей потребности солнечной системы. В следующей таблице представлена предварительная справочная информация по конфигурации:
| Морозильная камера | Оценка мощности | Эталонная фотоэлектрическая система | Ссылка на батарею | Планировка |
|---|---|---|---|---|
| 48L | 75 Вт | 250 Вт | 150Ah | Верхняя морозильная камера |
| 80L | 90 Вт | 300 Вт | 200Ah | Верхняя морозильная камера |
| 124L | 98 Вт | 400 Вт | 200Ah | Верхний холодильник |
| 98L | 103 Вт | 500 Вт | 250Ah | Холодильник с верхним расположением морозильной камеры, без системы разморозки. |
Указанная вместимость морозильной камеры не соответствует общей полезной емкости холодильника. Перед составлением коммерческого предложения необходимо уточнить общий объем холодильника, суточную загрузку, частоту открытия дверцы, объем холодильной камеры, температуру окружающей среды, напряжение и химический состав батареи, а также необходимое время автономной работы. Значения параметров фотоэлектрической системы и батареи являются исходными и требуют проверки на месте установки.
В действующих технических характеристиках указаны две температурные зоны, но не указано независимое регулирование температуры в каждом из отсеков.
| Параметр | Текущий статус страницы SDR |
|---|---|
| Температурный диапазон холодильника | 0-10 ° С |
| Температурный диапазон морозильной камеры | ≤−18°C |
| Отдельные холодильная и морозильная зоны. | подтвержденный |
| Независимые термостаты | Не подтверждено |
| Отдельные компрессоры | Не подтверждено |
| Независимо регулируемые заданные значения | Не подтверждено |
Для проекта, требующего раздельной регулировки температуры, запросите точный тип контроллера, конфигурацию компрессора и тест на соответствие температурным параметрам конкретной модели при ожидаемой температуре окружающей среды и нагрузке. В ходе теста должны быть зафиксированы стабилизация температуры, восстановление после открытия дверей и положение датчиков. До подтверждения этих данных, описывайте изделие как имеющее отдельные холодильную и морозильную зоны, а не гарантирующее независимую регулировку температуры.
Не следует рассчитывать мощность системы, умножая номинальную мощность холодильника на 24 часа, как если бы компрессор работал непрерывно. Используйте измеренное суточное потребление энергии, если таковое имеется. Если тест на потребление энергии в Вт·ч/24 ч для конкретной модели недоступен, используйте оценку рабочего цикла для предварительного расчета мощности, а затем проверьте ее при целевой температуре окружающей среды, нагрузке и условиях эксплуатации.
| Этап определения размера | Пример использования двухзонного кондиционера мощностью 90 Вт. | Ограничение |
|---|---|---|
| Предполагаемый рабочий цикл компрессора | 40% | Это лишь предварительное предположение. |
| Расчетная суточная нагрузка | 90 Вт × 24 ч × 0.40 = 864 Вт·ч/день | Замените на измеренное значение Вт·ч/24ч |
| Расчет PV | 864 Вт·ч ÷ (5 часов пиковой солнечной активности × 0.75 системный коэффициент) ≈ 230 Вт | Указанная мощность фотоэлектрической системы в 300 Вт является предварительной оценкой. |
| Иллюстрация батареи | 24 В × 200 Ач = 4,800 Вт·ч номинальная емкость | Полезная энергия зависит от химического состава батареи, глубины разряда и эффективности. |
| Иллюстрация полезной энергии | 4,800 Втч × 80% × 90% ≈ 3,456 Втч | Это не является гарантией во время выполнения. |
Для окончательного расчета необходимо подтвердить точную модель SDR, пиковые часы солнечного света в регионе, температуру окружающей среды в жаркий сезон, частоту открытия дверей, нагрузку от нагреваемых товаров, затенение, потери в кабеле, химический состав батареи, отключение при низком напряжении и требуемый период резервного питания. Для обеспечения круглосуточной работы требуется согласованная система солнечных батарей и батарей. Приведенные значения являются ориентировочными для предварительного проектирования и составления сметы, а не универсальной гарантией.
Для ознакомления с вариантами фотоэлектрических модулей на этапе предварительного планирования см. солнечные фотоэлектрические панели SP Series N-Type TOPCon . Окончательный выбор модулей по-прежнему зависит от местных условий солнечной активности, а также от согласованной конструкции контроллера и аккумуляторной батареи.
Технические характеристики SDR подтверждают возможность подключения постоянного тока напряжением 12 В/24 В, но не подтверждают возможность прямого подключения нерегулируемой цепочки солнечных панелей к холодильнику. Предварительный вариант системы выглядит следующим образом:
Солнечная батарея → совместимый контроллер заряда → подобранный аккумуляторный блок 12 В/24 В → предохранитель или автоматический выключатель постоянного тока → холодильник SDR
| Соединительный элемент | Текущий статус SDR |
|---|---|
| Вход для холодильника | Подтверждено соответствие требованиям DC 12В/24В |
| Подключение необработанной фотоэлектрической панели | Не подтверждено |
| Контроллер заряда | Использовать в предварительном системном пути |
| Согласованный аккумуляторный блок | Включено в предварительный системный путь |
| Инвертор переменного тока | Обычно это не требуется для правильно подобранной системы постоянного тока. |
| Заключительные проверки | Диапазон выходного напряжения контроллера, пусковой ток компрессора, сечение кабеля, полярность, номинал предохранителя и защита от низкого напряжения. |
Не подключайте SDR напрямую к фотоэлектрической панели, пока не будет подтверждена точная схема подключения конкретной модели и допустимый диапазон напряжения/входа фотоэлектрической панели. Напряжение солнечной панели изменяется в зависимости от освещенности и температуры, в то время как холодильнику требуется контролируемое постоянное напряжение и защита. Солнечные холодильники с прямым приводом представляют собой отдельную системную архитектуру, поэтому способ их подключения к SDR не следует применять без подтверждения, специфичного для конкретной модели.
Для проектов, включающих также нагрузки переменного тока или требующих подключения к сети или гибридного режима работы, в качестве отдельной опции предлагается комплектная гибридная солнечная энергетическая система серии SY .
Время охлаждения зависит не только от номинальной мощности холодильника. Нагревание содержимого, частое открывание дверцы, высокая температура окружающей среды, ограниченный поток воздуха, низкое напряжение батареи, падение напряжения при запуске компрессора или плохое соединение постоянного тока — все это может замедлить снижение температуры.
| Что вы заметили | Сначала проверьте | Что это может означать |
|---|---|---|
| Компрессор запускается медленно или неожиданно останавливается. | Измерьте напряжение на клеммах холодильника во время запуска; проверьте предохранитель, полярность, выходной сигнал контроллера и кабельные соединения. | Слабая батарея или падение напряжения постоянного тока |
| Оба отсека охлаждаются медленно. | Проверьте затенение шкафа, вентиляционное пространство, температуру окружающей среды, загрузку теплой водой и частоту открывания дверцы. | Высокая холодильная нагрузка или плохое теплоотведение |
| Только один отсек не достигает заданного диапазона. | Проверьте уплотнитель дверцы отсека, загрузку, внутренний воздушный поток и показания температуры. | Проблема, связанная с герметизацией, нагрузкой или потоком воздуха в данном регионе. |
| Температура в течение дня колеблется. | Записывайте температуру в отсеках и напряжение батареи в течение всего дня. | Помогает отделить проблему, связанную с нагрузкой на систему охлаждения, от проблемы с блоком питания. |
Если проблема сохраняется, предоставьте точную модель SDR, тип батареи, напряжение на клеммах, расположение фотоэлектрических панелей и контроллера, условия установки, характеристики кабелей и данные о температуре для дальнейшей диагностики.
Это не основано исключительно на текущих спецификациях SDR. На странице продукта указана зона охлаждения 0–10°C, но сам по себе этот диапазон не подтверждает контроль температуры медицинского класса или пригодность для вакцинации. Текущая информация о SDR не содержит сведений о предварительной квалификации ВОЗ/PQS, калиброванной регистрации температуры, температурном картировании, функциях сигнализации, тестировании на сохранение температуры или автономность, а также о медицинской валидации конкретной модели.
Серия SDR предназначена для холодильных установок, используемых в пищевой промышленности, производстве напитков и в коммерческих предприятиях, работающих в автономном режиме. Для хранения медицинских товаров необходимо предварительно сравнить точную модель и полную конфигурацию солнечной батареи с:
- требуемый температурный диапазон для хранимого продукта
- Требования к контролю температуры и сигнализации
- Результаты картирования и определения равномерности температуры
- необходимое время удержания или автономности
- температура окружающей среды и условия нагрузки
- применимые нормативные требования или квалификация ВОЗ
До тех пор, пока не будет подтверждена точная конфигурация этих элементов, не следует использовать стандартный SDR в качестве холодильника для вакцин или медицинского оборудования.
