Полный комплект гибридной солнечной энергетической системы мощностью 1-50 кВт серии SY для дома.
Проектно-ориентированные гибридные солнечные энергетические системы мощностью от 1 кВт до 50 кВт сочетают в себе фотоэлектрические панели N-типа, гибридные инверторы, литий-железо-фосфатные накопители и подобранные компоненты для жилых, коммерческих и EPC-проектов.
- Конфигурации мощностью от 1 кВт до 50 кВт, подходящие для бытовых и коммерческих нагрузок.
- Фотоэлектрические панели N-типа мощностью 550 Вт в стандартной конфигурации для выработки электроэнергии в дневное время.
- Варианты хранения энергии на основе LiFePO₄ стандартного размера 1.28–20.48 кВт⋅ч для резервного планирования
- Инверторные платформы на 12 В, 24 В или 48 В, подобранные в соответствии с размером системы.
- Выходное напряжение 220/230 В однофазное или 380/400 В трехфазное при частоте 50/60 Гц.
Комплектная гибридная солнечная энергетическая система серии SY мощностью 1–50 кВт
Выбор панелей, аккумуляторов, инверторов и монтажных принадлежностей по отдельности может привести к несоответствию характеристик, дополнительным работам по установке и отсутствию необходимых элементов на объекте. Серия SY от Sungreat Energy объединяет варианты фотоэлектрических панелей N-типа с гибридным инвертором, литий-железо-фосфатным накопителем энергии, монтажными конструкциями, устройствами защиты и согласованными кабелями в одном комплексном решении для жилых, коммерческих и комплексных проектов «под ключ» мощностью от 1 до 50 кВт.
Конфигурация проверяется с учетом непрерывной нагрузки, потребности в запуске двигателя, суточного энергопотребления, пиковых часов солнечного света в регионе, необходимого времени резервного питания и условий установки. В зависимости от выбранной модели система может использовать инверторные платформы на 12 В, 24 В или 48 В с однофазным выходом 220/230 В или трехфазным выходом 380/400 В. Окончательные параметры фотоэлектрической батареи, емкость аккумулятора, уровни защиты и длина кабелей подтверждаются в утвержденной спецификации материалов, поскольку серия SY конфигурируется для каждого объекта отдельно, а не поставляется в виде единого комплекта.
Полная гибридная солнечная энергетическая система 1 кВт-50 кВт серии SY для дома. Технические характеристики и паспорт комплекта.
| Модель | SY | |||||||||
| Тип | 1кВт | 1.5кВт | 1.6кВт | 3кВт | 4.2кВт | 6.2кВт | 8.2кВт | 10.2кВт | 12.4кВт | 16.4кВт |
| LiFePO₄ аккумулятор | 12.8V / 100Ah | 25.6V / 100Ah | 12.8V / 220Ah | 25.6V / 150Ah | 25.6V / 200Ah | 51.2V / 120Ah | 51.2V / 200Ah | 51.2V / 300Ah | 51.2 В / 120 Ач × 2 | 51.2 В / 200 Ач × 2 |
| Емкость аккумулятора | 1.280kWh | 2.560kWh | 2.816kWh | 3.840kWh | 5.120kWh | 6.144kWh | 10.240kWh | 15.360kWh | 12.288kWh | 20.480kWh |
| Батарея БМС | 100A | 100A | 100A | 100A | 120A | 150A | 150A | 150A | 150A | 150A |
| Фотоэлектрическая панель N-типа | 1 × 550 Вт | 2 × 550 Вт | 2 × 550 Вт | 3 × 550 Вт | 3 × 550 Вт | 4 × 550 Вт | 5 × 550 Вт | 6 × 550 Вт | 8 × 550 Вт | 10 × 550 Вт |
| PV мощность | 0.55 кВт | 1.10 кВт | 1.10 кВт | 1.65 кВт | 1.65 кВт | 2.20 кВт | 2.75 кВт | 3.30 кВт | 4.40 кВт | 5.50 кВт |
| Инвертор MPPT | 12 В/1.0 кВт/80 А | 24 В/1.5 кВт/80 А | 12 В/1.6 кВт/80 А | 24 В/3.0 кВт/80 А | 24 В/4.2 кВт/80 А | 48 В/6.2 кВт/120 А | 48 В/8.2 кВт/120 А | 48 В/8.2 кВт/120 А | 48 В/6.2 кВт/120 А × 2 | 48 В/8.2 кВт/120 А × 2 |
| Выход инвертора | Однофазное переменное напряжение 220/230 В или трехфазное переменное напряжение 380/400 В, частота 50/60 Гц. | |||||||||
| Фотоэлектрический кабель | 2 рулона фотоэлектрического кабеля сечением 4 мм² красного и черного цвета с разъемами MC4 | Общая длина 20 метров или по индивидуальному заказу. | Общая длина 20 метров или по индивидуальному заказу. | Общая длина 20 метров или по индивидуальному заказу. | Общая длина 30 метров или по индивидуальному заказу. | Общая длина 30 метров или по индивидуальному заказу. | Общая длина 30 метров или по индивидуальному заказу. | Общая длина 40 метров или по индивидуальному заказу. | Общая длина 50 метров или по индивидуальному заказу. | Общая длина 60 метров или по индивидуальному заказу. | Общая длина 100 метров или по индивидуальному заказу. |
| Упаковка | Стандартная упаковка или OEM | |||||||||
| ГАРАНТИЯ | 3 лет | |||||||||
Получите бесплатную смету на гибридные солнечные системы мощностью от 1 до 50 кВт!
Сообщите свой профиль нагрузки и целевое резервное питание. Компания Sungreat Energy подберет для вас солнечную батарею, инвертор и литий-железо-фосфатный накопитель энергии, чтобы минимизировать несоответствия, прежде чем вы сделаете заказ.
Комплексная гибридная солнечная энергетическая система серии SY 1–50 кВт | Обзор системы
Комплектная гибридная солнечная энергетическая система мощностью 1–50 кВт серии SY для дома. Полный комплект для реализации проектов и примеров применения.
Для гибридного солнечного проекта сложность заключается не просто в выборе инвертора. Покупателям необходимо знать, сможет ли запуститься насос или холодильник, сколько энергии должно остаться для ночных нагрузок, сможет ли солнечная батарея зарядить аккумулятор до следующего отключения электроэнергии, и будут ли в комплекте с системой необходимые кабели и защитные устройства.
Серия SY предназначена для гибридных и автономных проектов мощностью от 1 до 50 кВт в домах, виллах, магазинах, офисах, клиниках, школах, фермах, малых предприятиях и проектах «под ключ» (EPC). Окончательная конфигурация системы проверяется на соответствие фактической нагрузке и условиям эксплуатации.
В рамках подтвержденного проекта в Нигерии было поставлено 100 автономных солнечных энергосистем мощностью 5 кВт каждая. Каждая система включала 10 фотоэлектрических панелей по 550 Вт, инвертор мощностью 5 кВт с пиковой мощностью 10 кВА и литий-железо-фосфатный аккумулятор емкостью 10 кВт·ч. Эта конфигурация обеспечивала работу освещения, холодильного оборудования, водяных насосов и офисной техники в районах с частыми отключениями электроэнергии. Подробную информацию о проекте и его конфигурации можно найти в тематическом исследовании «Автономная солнечная энергосистема мощностью 5 кВт в Нигерии» .
Комплект мощностью 5 кВт не подходит для каждого объекта. На проектирование влияют рабочая нагрузка, потребность в запуске двигателя, суточное потребление энергии, пиковые часы солнечного света в регионе, необходимое время резервного питания, условия установки и длина кабеля. Компания Sungreat Energy подбирает фотоэлектрическую батарею, гибридный инвертор, литий-железо-фосфатный аккумулятор, монтажную конструкцию, защитные устройства и кабели, а затем проверяет окончательную конфигурацию на соответствие утвержденной спецификации материалов.
Этот подход решает распространенные проблемы, такие как разрядка батарей ночью, неудачный запуск двигателей, медленная подзарядка, слишком крупногабаритное оборудование и отсутствие комплектующих при установке. Та же логика проектирования может быть адаптирована к различным странам и условиям площадки, но окончательная конфигурация должна быть подтверждена на основе проектных данных, а не общего списка стран.
Комплектная гибридная солнечная энергетическая система 1 кВт-50 кВт серии SY для дома. Полный производственный процесс.
Установка полноценной гибридной системы может стать сложной, если солнечные батареи, инвертор, аккумулятор и мелкие комплектующие заказываются отдельно. Производственный процесс Sungreat Energy обеспечивает соответствие системы утвержденному проекту на всех этапах, от первого анализа нагрузки до отгрузки.
Проектирование системы и подбор материалов по спецификации
На этапе проектирования анализируются рабочая нагрузка, мощность запуска двигателя, суточное потребление энергии, пиковые часы солнечной активности в регионе и условия монтажа. Затем компания Sungreat Energy подбирает солнечную батарею, инверторную платформу 12 В/24 В/48 В, литий-железо-фосфатный аккумулятор, защитные устройства, кабели и монтажные кронштейны в единую конфигурацию. Это помогает избежать недостаточного заряда, сбоев при запуске двигателя, несовместимости компонентов и деталей, не соответствующих требованиям установки.
Предварительная настройка и тестирование
Перед отгрузкой выбранные параметры инвертора, напряжение батареи, параметры связи с BMS и параметры зарядки подготавливаются для утвержденной конфигурации. Модель, количество, сечение кабеля, тип разъема и аксессуары проверяются на соответствие утвержденной спецификации материалов (BOM). Выбранные устройства проходят 48-часовое тестирование на старение и под нагрузкой для проверки функций зарядки, разрядки, выходного переменного тока и защиты.
Документы на отгрузку и установку
Схемы электропроводки, маркировка компонентов и монтажные комплекты подготавливаются в соответствии с конфигурацией проекта. Окончательная проверка при приемке направлена на выявление отсутствующих комплектующих, неправильных соединений и несоответствия маркировки, что помогает монтажникам избежать задержек при доставке системы на объект. Отгрузка осуществляется после того, как сконфигурированное оборудование и вспомогательные монтажные материалы будут соответствовать утвержденной проектной документации.
Полная комплектация гибридной солнечной энергетической системы мощностью 1-50 кВт серии SY для дома: обзор и подробные характеристики.
Серия SY поставляется в виде гибридной солнечной системы, подобранной специально для конкретного проекта, а не в виде набора отдельных компонентов. Фотоэлектрические панели, гибридный инвертор, литий-железо-фосфатный аккумулятор, монтажная конструкция, защитные устройства и кабели подбираются совместно с учетом нагрузки, целевого резервного источника питания и условий установки. Это важно, когда проект включает насосы, холодильники или другие нагрузки с высоким пусковым током, или когда аккумулятор необходимо зарядить до следующего отключения электроэнергии.
Для конфигураций с напряжением питания 51.2 В справочнике по литий-железо-фосфатным аккумуляторам серии LB представлена отдельная информация о емкости аккумулятора, способах связи и вариантах установки.
Проектирование монтажа начинается с фактической информации об объекте. Для черепичных крыш, металлических крыш, плоских бетонных крыш и наземных установок необходимо предоставить фотографии объекта, размеры крыши или грунта, схему расположения модулей и местные требования к ветровой и снеговой нагрузке. Компания Sungreat Energy подготовит чертежи размеров кронштейнов, схему монтажа и соответствующую спецификацию материалов. Окончательный размер кронштейна и способ крепления зависят от выбранного модуля, поверхности монтажа и местных проектных требований, поэтому не следует предполагать один вариант расположения кронштейнов для каждого проекта.
Светодиодный дисплей инвертора отображает локальную информацию о выработке электроэнергии фотоэлектрическими панелями, состоянии батареи, нагрузке и режиме работы. Он помогает установщикам проверить, заряжается ли система, какие нагрузки работают и находится ли режим работы в норме. Для конфигураций с возможностью связи с батареей интерфейс, протокол, кабель или распиновка, а также параметры зарядки или разрядки проверяются с выбранным инвертором; номинальное напряжение батареи само по себе не доказывает совместимость.
В зависимости от выбранной конфигурации можно выбрать мониторинг по Wi-Fi или GPRS. При наличии необходимого сетевого подключения пользователи и монтажники могут отслеживать выработку солнечной энергии и состояние батареи со смартфона, выявлять неисправности на ранней стадии и сокращать количество ненужных выездов на объект. Для работы Wi-Fi требуется совместимая локальная сеть, а для GPRS — покрытие сотовой связи, SIM-карта и активная передача данных. Удаленный мониторинг не заменяет осмотр объекта.
Размеры кронштейна, расположение интерфейсов, функция мониторинга и необходимые аксессуары подтверждаются в окончательной спецификации проекта перед отгрузкой.
Комплектная гибридная солнечная энергетическая система SY серии 1 кВт-50 кВт для дома. Полный комплект, упаковка и доставка.
Транспортировка гибридной солнечной системы включает в себя не только упаковку основного оборудования в коробки. Поврежденная панель, несоответствие модели, отсутствие разъема или неполная документация на аккумулятор могут задержать установку, таможенное оформление и ввод в эксплуатацию. Компания Sungreat Energy организует упаковку и доставку в соответствии с утвержденной конфигурацией системы и маршрутом назначения.
Солнечные панели надежно закреплены на усиленных экспортных поддонах с защитой углов. Литий-железо-фосфатные аккумуляторы и инверторы упакованы в ударопрочные картонные коробки или деревянные ящики в соответствии с выбранной конфигурацией и требованиями к транспортировке. Монтажные кронштейны, фотоэлектрические кабели, автоматические выключатели, разъемы и другие аксессуары сгруппированы в четко обозначенные подкомплекты. Названия и количество комплектов проверяются по утвержденной спецификации материалов перед отправкой, чтобы снизить риск повреждений при транспортировке, недостающих деталей и поставок комплектующих разных моделей.
Документация на литиевые батареи подготавливается в соответствии с подтвержденной конфигурацией батареи, способом транспортировки и требованиями пункта назначения. Для проектов, использующих литий-железо-фосфатные батареи серии LB , выбранная модель батареи, емкость и требования к связи должны быть подтверждены до подготовки упаковочного листа и отгрузочных документов. В зависимости от маршрута, комплект документов может включать в себя сводку испытаний UN38.3, паспорт безопасности материала (MSDS/SDS), оценку транспортировки, сертификаты на опасные грузы, коммерческий счет-фактуру, упаковочный лист и декларацию об опасных грузах. Окончательный список документов согласовывается с перевозчиком или экспедитором, поскольку требования различаются в зависимости от маршрута.
График производства и поставок подтверждается после того, как становятся известны размеры системы, количество батарей, нестандартная конструкция крепления, место назначения и план отгрузки. Перед отправкой проверяются габариты упаковки, общий вес, расположение паллет, план погрузки, фотографии упаковки и отгрузочные документы на соответствие утвержденному заказу. В зависимости от согласия перевозчика, таможенных требований и графика работы объекта, заказ может быть отправлен сборным грузом (LCL), контейнером (FCL) или отдельными партиями батарей и стандартных компонентов. Время производства, время транзита, таможенное оформление и внутренняя доставка подтверждаются отдельно.
Часто задаваемые вопросы о полной гибридной солнечной энергетической системе серии SY мощностью 1 кВт-50 кВт для дома.
Серия SY поставляется в виде комплекта, соответствующего проекту. В зависимости от подтвержденной конфигурации, он может включать в себя фотоэлектрические панели N-типа, гибридный инвертор, литий-железо-фосфатный аккумулятор, монтажные конструкции, фотоэлектрические кабели, разъемы MC4, защитные устройства и монтажные принадлежности. Точные модели, количество, длина кабелей и специфические для конфигурации принадлежности указаны в утвержденной спецификации проекта. Система мощностью от 1 кВт до 50 кВт не должна рассматриваться как единый комплект.
Для предварительной проверки размера, пожалуйста, предоставьте следующую информацию:
- Список электроприборов и максимальная одновременная рабочая нагрузка
- Паспортные данные двигателя или компрессора и пусковые параметры
- Ежедневное время работы и потребление энергии в ночное время.
- Необходимое время резервного питания и нагрузки, которые должны оставаться под напряжением.
- Пиковые часы солнечного излучения в регионе, зона установки, напряжение системы, фаза и расстояние между кабелями.
Используйте номинальную мощность инвертора для покрытия максимальной одновременной нагрузки и пускового импульса, емкость батареи для покрытия необходимой резервной энергии, а также солнечную батарею для обеспечения дневных нагрузок и подзарядки батареи.
В качестве предварительной информации:
Требуемая номинальная емкость батареи ≈ требуемая энергия резервного питания переменного тока ÷ (доля полезной энергии батареи × КПД инвертора)
Размер фотоэлектрической батареи ≈ суточная потребность в энергии ÷ (пиковое количество солнечных часов × общий коэффициент использования системы)
Это предварительные расчеты, а не гарантированное время работы или выходная мощность. Окончательные размеры зависят от выбранного оборудования, ограничений батареи, рабочей температуры, резервной емкости и условий на площадке.
Выбор монтажной конструкции следует производить в соответствии с конструкцией крыши или грунта и фотоэлектрическим модулем, а не только исходя из типа крыши. Для черепичных крыш, металлических крыш, плоских бетонных крыш и наземных установок используются различные методы крепления, варианты расположения кронштейнов и количество комплектующих.
Для подтверждения правильности конфигурации, пожалуйста, предоставьте фотографии объекта, размеры крыши или земли, выбранную модель или размеры фотоэлектрического модуля, тип установки и местные требования к ветру или снеговой нагрузке. После этого компания Sungreat Energy сможет подготовить чертежи размеров кронштейнов, схему установки и соответствующую спецификацию материалов.
Окончательный размер кронштейна, способ крепления и перечень комплектующих следует уточнить перед установкой. Кронштейн, внешне похожий на тот, что использовался в другом проекте, может не подойти к выбранному модулю, монтажной поверхности или местным условиям.
Возможно, но одной лишь мощности в 2.5 кВА недостаточно для подтверждения этого. Мощность в 1 л.с. не отражает фактическое потребление электроэнергии прибором. Многие обычные насосы мощностью 1 л.с. или кондиционеры с фиксированной скоростью могут потреблять около 800–1,500 Вт во время работы, в то время как их пусковая мощность может быть в несколько раз выше.
Инвертор мощностью 2.5 кВА может питать прибор только при условии достаточной непрерывной выходной мощности, пиковой мощности и продолжительности пикового напряжения. Аккумулятор также должен обеспечивать необходимый пусковой ток без чрезмерного падения напряжения. Кондиционеры инверторного типа, насосы с регулируемой скоростью и двигатели с плавным пуском могут иметь меньшую потребность в пусковом токе, чем обычное оборудование.
Солнечная батарея в основном влияет на ежедневную выработку энергии и подзарядку аккумуляторов; сама по себе она не гарантирует запуск двигателя. Не используйте универсальное правило 5 кВт. Пожалуйста, пришлите фотографию паспортной таблички устройства, номинальное напряжение, входную мощность или ток, фазу, ежедневное время работы, другие одновременно работающие нагрузки и необходимое время резервного питания. Компания Sungreat Energy сможет подтвердить выходную мощность инвертора, пиковую мощность, емкость аккумуляторной батареи и мощность солнечной батареи для проекта.
Выбирайте батарею, исходя из потребности в энергии после захода солнца или во время отключения электроэнергии, а не только исходя из мощности инвертора. Батарея номинальной емкостью 8 кВт·ч может подойти для таких важных нагрузок, как освещение, вентиляторы, холодильник и Wi-Fi-роутер, на более короткий период резервного питания. Батарея номинальной емкостью 16 кВт·ч обеспечивает больший запас энергии для более высокого потребления в ночное время или при длительных отключениях электроэнергии, но для ее подзарядки также требуется достаточное количество солнечной энергии.
Для сравнительного анализа, при условии использования 80% полезной емкости батареи и 90% эффективности инвертора:
8 кВт·ч × 0.80 × 0.90 = 5.76 кВт·ч полезной энергии переменного тока
16 кВт·ч × 0.80 × 0.90 = 11.52 кВт·ч полезной энергии переменного тока
При средней нагрузке 600 Вт эти показатели соответствуют приблизительно 9.6 и 19.2 часам работы. При средней нагрузке 1.2 кВт они соответствуют приблизительно 4.8 и 9.6 часам работы. Это ориентировочные оценки, а не гарантированное время работы. Фактические результаты могут меняться в зависимости от циклической работы электроприборов, потребления инвертором энергии в режиме ожидания, потерь в кабелях, температуры батареи, возраста батареи и потребности в запуске двигателя.
Перед подтверждением выбора батареи проверьте потребление энергии в ночное время, максимальную одновременную нагрузку, пусковые нагрузки, необходимое время резервного питания, пиковые часы солнечного света в вашем регионе и предел разряда батареи. Более крупная батарея, не обладающая достаточной мощностью солнечных панелей, может дольше заряжаться после отключения электроэнергии или в пасмурную погоду.

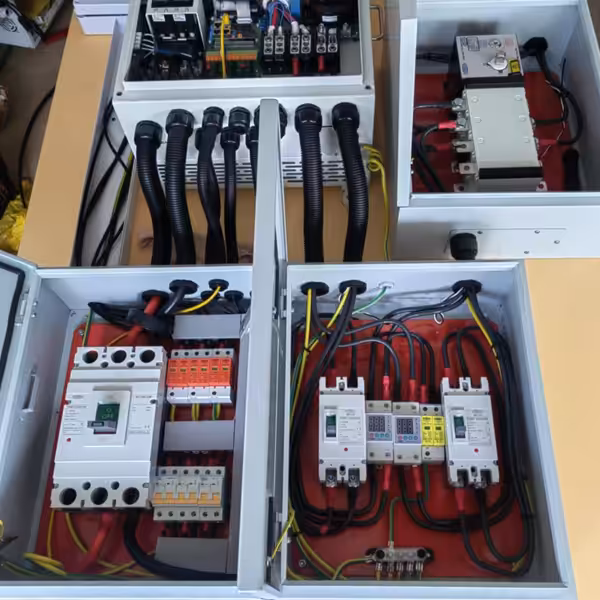

Да, правильно спроектированная гибридная солнечная система нуждается в скоординированной защите, но точные устройства и характеристики должны соответствовать подтвержденной конфигурации. Их выбор не должен основываться только на мощности инвертора.
Со стороны фотоэлектрических систем безопасное отключение обеспечивается правильно подобранным разъединителем постоянного тока или автоматическим выключателем. Для параллельно подключенных фотоэлектрических цепей могут потребоваться предохранители, а в зависимости от напряжения фотоэлектрических систем, тока короткого замыкания, расположения цепей, длины кабелей и местного риска поражения молнией может потребоваться устройство защиты от перенапряжения постоянного тока.
Со стороны аккумулятора правильно подобранный предохранитель или автоматический выключатель постоянного тока и изолирующее устройство помогают защитить аккумуляторные кабели и инвертор от высоких токов короткого замыкания. Система управления аккумулятором (BMS) обеспечивает электронный мониторинг и защиту, но ее не следует рассматривать как замену внешней защиты от короткого замыкания.
На стороне переменного тока могут потребоваться входные и выходные автоматические выключатели, защита от перенапряжения переменного тока и защита от утечки тока (УЗО) или дифференциального автоматического выключателя (ДЭУ) в зависимости от руководства по эксплуатации инвертора, схемы заземления и местных правил электромонтажа. Устройство защиты от перенапряжения на стороне фотоэлектрической системы не устраняет нестабильное напряжение сети; проблемы на стороне сети требуют правильно подобранной защиты переменного тока и настроек инвертора.
Для подтверждения конфигурации защиты укажите город реализации проекта, напряжение и фазу сети, модель фотоэлектрических модулей, схему расположения модулей, модель инвертора, напряжение и емкость батареи, а также приблизительные расстояния между кабелями. Окончательная спецификация защиты и схема подключения должны соответствовать этим условиям проекта.
