ثلاجة تعمل بالطاقة الشمسية بتيار مستمر، منطقتان، 12 فولت و24 فولت، سلسلة SDR، تعمل خارج الشبكة
ثلاجة تعمل بالطاقة الشمسية بتيار مستمر 12 فولت/24 فولت مع منطقة تبريد من 0 إلى 10 درجة مئوية، وتجميد من ≤ إلى -18 درجة مئوية، وخيارات طاقة شمسية مرجعية من 250 إلى 500 وات لمشاريع EPC خارج الشبكة.
- تفصل المناطق المنفصلة التي تتراوح درجة حرارتها بين 0-10 درجة مئوية و ≤−18 درجة مئوية بين المخزون الطازج والمجمد
- يتكامل مدخل التيار المستمر 12 فولت/24 فولت مع نظام الألواح الشمسية ووحدة التحكم والبطارية المتوافقة
- تشمل مراجع حجرة التجميد التي تتراوح سعتها من 48 لترًا إلى 124 لترًا تصميمات التجميد العلوي وتصميمات منع تكون الثلج.
- تساعد تصنيفات الطاقة من 75 إلى 103 واط في مقارنة المتطلبات الكهربائية على مستوى الطراز
- تُستخدم بيانات الطاقة الشمسية الكهروضوئية بقدرة 250-500 واط وبطاريات بسعة 150-250 أمبير/ساعة كدليل لتحديد الحجم الأولي للنظام.
ثلاجة تعمل بالطاقة الشمسية بتيار مستمر ثنائية المنطقة من سلسلة SDR بجهد 12 فولت/24 فولت للتخزين خارج الشبكة
تُعد سلسلة Sungreat Energy SDR منصة تبريد ثنائية المنطقة تعمل بجهد 12 فولت/24 فولت تيار مستمر للمتاجر والموزعين والمواقع التجارية التي لا تتوفر فيها شبكة الكهرباء والتي تحتاج إلى تخزين مبرد ومجمد في الأماكن التي تكون فيها طاقة الشبكة غير متوفرة أو غير مستقرة.
يجمع هذا الجهاز العمودي بين حجرة تبريد بدرجة حرارة تتراوح بين 0 و10 درجات مئوية وحجرة تجميد بدرجة حرارة تصل إلى -18 درجة مئوية، مما يسمح بتخزين المنتجات الطازجة والمجمدة في وحدة واحدة. يدعم مدخل التيار المستمر التكامل مع نظام الألواح الشمسية ووحدة التحكم بالشحن ونظام البطاريات المتوافق.
في جميع التكوينات الأربعة ثنائية المنطقة، تُشير المواصفات الفنية الحالية إلى سعات حجرة التجميد بـ 48 لترًا، و80 لترًا، و124 لترًا، و98 لترًا. تشمل التصاميم المتاحة إصدارات ذات فريزر علوي وثلاجة علوية، ويُعرف تكوين 98 لترًا حاليًا بأنه مانع للتجمد. تتراوح معدلات الطاقة من 75 واط إلى 103 واط، بينما تتراوح سعات الألواح الشمسية الخاصة بكل طراز من 250 واط إلى 500 واط، وسعة البطارية من 150 أمبير/ساعة إلى 250 أمبير/ساعة.
تُوفّر هذه الأرقام نقطة انطلاق لمقارنة عروض أسعار الطاقة وشهادات الأداء، ولكنها لا تضمن نفس استهلاك الطاقة اليومي في جميع الظروف. يجب أن يُراعي تحديد الحجم النهائي للثلاجة، وألواح الطاقة الشمسية، والبطاريات، درجة الحرارة المحيطة، ودرجة حرارة المنتج الداخل، والحمل اليومي، وعدد مرات فتح الباب، وساعات ذروة سطوع الشمس المحلية، والتظليل، ونوعية البطاريات، ووقت النسخ الاحتياطي المطلوب. يُنصح باستخدام بيانات استهلاك الطاقة (واط/24 ساعة) المُقاسة للتحقق النهائي من المشروع، إن وُجدت.
ثلاجة تعمل بالطاقة الشمسية بتيار مستمر، منطقتان، 12 فولت/24 فولت، خارج الشبكة، سلسلة SDR: المواصفات الفنية وبيانات المنتج
| الموديل | حقوق السحب الخاصة | ||||||
| النوع | باب واحد | باب مزدوج الفريزر العلوي |
باب مزدوج الفريزر العلوي |
باب مزدوج ثلاجة علوية |
باب مزدوج ثلاجة علوية لا الصقيع |
صانعة ثلج تعمل بالطاقة الشمسية | صانعة ثلج تعمل بالطاقة الشمسية |
| حجرة التجميد (L) | 5L | 48L | 80L | 124L | 98L | 198L | 30كجم/يوم |
| مساهمة الجهد | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | العاصمة 24V | العاصمة 24V |
| نطاق درجة حرارة (ثلاجة / فريزر) |
0-10 ° C | 0-10 درجة مئوية / ≤-18 درجة مئوية | 0-10 درجة مئوية / ≤-18 درجة مئوية | 0-10 درجة مئوية / ≤-18 درجة مئوية | 0-10 درجة مئوية / ≤-18 درجة مئوية | ≤-18 درجة مئوية | ≤-18 درجة مئوية |
| الطاقة المقدرة (W) | 50W | 75W | 90W | 98W | 103W | 225W | 165W |
| أبعاد الإنتاج (مم) | 450 * 445 * 500 | 480 * 490 * 1105 | 520 * 550 * 1515 | 580 * 590 * 1660 | 595 * 695 * 1860 | 555 * 578 * 1410 | 354 * 428 * 637 |
| حجم الكرتون (مم) | 500 * 490 * 520 | 500 * 540 * 1160 | 570 * 605 * 1550 | 630 * 635 * 1720 | 650 * 735 * 1950 | 580 * 650 * 1465 | 430 * 525 * 685 |
| المبردات | R134a | R134a | R134a | R134a | R600a | R134a | R134a |
| طاقة الألواح الشمسية (واط) | 250W | 250W | 300W | 400W | 500W | 1000W | 400W |
| سعة البطارية (آه) | 150Ah | 150Ah | 200Ah | 200Ah | 250Ah | 250 أمبير * 2 | 250Ah |
احصل على عرض سعر لمشروع ثلاجة تعمل بالطاقة الشمسية ثنائية المنطقة بتقنية SDR
تبريد من 0 إلى 10 درجات مئوية / تجميد حتى -18 درجة مئوية | 12 فولت/24 فولت تيار مستمر | طاقة شمسية مرجعية من 250 إلى 500 واط | بطاريات مرجعية من 150 إلى 250 أمبير/ساعة
نظرة عامة على ثلاجة الطاقة الشمسية ثنائية المنطقة SDR 12V/24V | 0–10 درجة مئوية و ≤−18 درجة مئوية
ثلاجة تعمل بالطاقة الشمسية بتيار مستمر، منطقتان، 12 فولت و24 فولت، خارج الشبكة، سلسلة SDR، مشاريع وحالات تطبيقية
فيما يلي أمثلة لتطبيقات محتملة، وليست تركيبات مؤكدة لأنظمة SDR مكتملة. يجب إعادة حساب الحجم النهائي للثلاجة والألواح الشمسية والبطارية وفقًا لموقع التركيب، والفصل، والتظليل، ودرجة الحرارة المحيطة، ودرجة حرارة المنتج الداخل، والحمل اليومي، وتكرار فتح الباب، ونوع البطارية، ووقت النسخ الاحتياطي المطلوب.
كينيا / شرق أفريقيا - متاجر البقالة الريفية
يبلغ استهلاك الطاقة في حجرة التجميد سعة 48 لترًا 75 واط، مع استخدام طاقة شمسية بقدرة 250 واط وبطارية بسعة 150 أمبير/ساعة. وذلك باستخدام دورة تشغيل ضاغط توضيحية بنسبة 45%.
الاستهلاك المُقدَّر للطاقة = 75 واط × 24 ساعة × 0.45 = 810 واط/ساعة
باستخدام 5 ساعات ذروة سطوع الشمس ومعامل نظام أولي بنسبة 75%:
تقدير الطاقة الكهروضوئية = 810 واط ساعة ÷ (5 × 0.75) ≈ 216 واط
إنّ قيمة الطاقة الشمسية المرجعية المذكورة البالغة 250 واط تتجاوز هذا التقدير الأولي. ولا يزال يتعين التحقق من ظروف الطقس المحيطة خلال فصل الصيف، والتظليل، وحمل المنتج، وتركيبة البطارية، والسعة القابلة للاستخدام، واستهلاك الطاقة الفعلي (واط/ساعة) خلال 24 ساعة قبل الموافقة النهائية.
متجر جزر الفلبين / جنوب شرق آسيا
بالنسبة لتكوين حجرة التجميد سعة 124 لترًا، فإن دورة تشغيل الضاغط بنسبة 50% على سبيل المثال تعطي ما يلي:
الاستهلاك المُقدَّر للطاقة = 98 واط × 24 ساعة × 0.50 = 1,176 واط/ساعة
باستخدام 4 ساعات ذروة سطوع الشمس ومعامل نظام أولي بنسبة 75%:
تقدير الطاقة الكهروضوئية = 1,176 واط ساعة ÷ (4 × 0.75) ≈ 392 واط
هذه النتيجة قريبة من القيم المرجعية المذكورة لأنظمة الطاقة الشمسية بقدرة 400 واط وبطاريات بسعة 200 أمبير/ساعة. ولا يزال التصميم النهائي بحاجة إلى تأكيد الاستخدام الفعلي للطاقة يوميًا، وظروف الطاقة الشمسية المحلية، وجهد البطارية ونوعها الكيميائي، وسعتها القابلة للاستخدام، ووقت النسخ الاحتياطي المطلوب.
مرجع 98 لتر بدون تكوّن للثلج
يبلغ استهلاك الطاقة في نظام التبريد المقاوم للتجمد سعة 98 لترًا 103 واط، مع استخدام نظام طاقة شمسية بقدرة 500 واط وبطارية بسعة 250 أمبير/ساعة. يمكن النظر في هذا النظام عند الحاجة إلى نظام تبريد مقاوم للتجمد، ولكن هذه البيانات لا تؤكد وحدها استهلاك الطاقة اليومي أو أداء نظام الطاقة الاحتياطية.
يجب التحقق من قياسات استهلاك الطاقة (Wh/24h)، وجهد البطارية، والسعة القابلة للاستخدام، واستعادة درجة الحرارة، وظروف الموقع قبل الموافقة على المشروع.
ثلاجة تعمل بالطاقة الشمسية بتيار مستمر، منطقتان، 12 فولت و24 فولت، خارج الشبكة، سلسلة SDR، عملية الإنتاج
تبدأ عملية الإنتاج بنموذج طلب معتمد يحدد مواصفات جهاز SDR، ومدخل التيار المستمر 12 فولت/24 فولت، وتصميم حجرة التجميد، ونوع غاز التبريد، ووحدة الطاقة الشمسية المرجعية، وحزمة البطارية، والملصقات أو الملحقات المطلوبة. يساعد سجل الطلب هذا في فصل تكوينات 48 لترًا و80 لترًا و124 لترًا و98 لترًا أثناء تحضير المواد وتجميعها.
| مرحلة الإنتاج | عمليات التدقيق الرئيسية |
|---|---|
| مطابقة الطلبات والمواد | يتم فحص أجزاء الخزائن والأبواب والمفصلات والحشيات والرفوف ومكونات التبريد وأجهزة التحكم بالتيار المستمر والملصقات وعناصر النظام الشمسي المتطابقة مقابل الطلب المعتمد |
| تجميع الخزانة والحجرات | يتم فحص هيكل الجزأين، ومحاذاة الباب، وملاءمة المفصلات، وتركيب الحشية، والرفوف، والتجهيزات الداخلية. |
| تركيب أنظمة التبريد والتيار المستمر | يتم تركيب دائرة التبريد ومكونات التحكم بالتيار المستمر وفقًا للطراز المحدد؛ حيث تستخدم ثلاثة تكوينات قياسية ثنائية المنطقة غاز التبريد R134a، بينما يستخدم الإصدار 98 لترًا الخالي من الصقيع غاز التبريد R600a. |
| الاختبار الوظيفي | يتم فحص بدء تشغيل الضاغط، ومدخل التيار المستمر، واستجابة التحكم، وإحكام إغلاق الباب، وخفض درجة حرارة الثلاجة/المجمد |
| مراجعة الطلب النهائي | تتم مقارنة رقم الطراز، وجهد التيار المستمر، ونوع غاز التبريد، وأبعاد الكرتون، ومراجع الخلايا الكهروضوئية والبطاريات، والملصقات والملحقات مع الطلب المعتمد قبل التسليم. |
يتم إجراء اختبارات خفض درجة الحرارة وفحوصات القبول النهائية وفقًا لخطة مراقبة الجودة المعتمدة. قد تختلف مدة الفحص ومستوى أخذ العينات وحدود القبول حسب الطلب والطراز، لذا لا يُقدّم جهاز SDR Series على أنه يخضع لاختبار موحد لمدة 48 ساعة لكل تكوين.
نظرة عامة وتفاصيل ثلاجة تعمل بالطاقة الشمسية بتيار مستمر ثنائية المنطقة 12 فولت/24 فولت خارج الشبكة من سلسلة SDR
تعتمد سلسلة SDR على أربعة تصميمات رأسية ثنائية المنطقة بدلاً من خزانة ثابتة واحدة. يجمع كل طراز بين حجرة تبريد بدرجة حرارة تتراوح بين 0 و10 درجات مئوية وحجرة تجميد بدرجة حرارة تصل إلى -18 درجة مئوية.
تتضمن المواصفات الفنية الحالية تصميمين لثلاجة ذات مجمد علوي بسعة 48 لترًا و80 لترًا، بالإضافة إلى تصميمين لثلاجة ذات ثلاجة ذات مجمد علوي بسعة 124 لترًا و98 لترًا. ويُعرف الإصدار ذو سعة 98 لترًا حاليًا بأنه مانع للتجمد.
| نقطة عامة | المرجع الحالي لـ SDR | أثر التخطيط |
|---|---|---|
| مناطق درجة الحرارة | ثلاجة بدرجة حرارة 0-10 درجة مئوية / مجمد بدرجة حرارة ≤-18 درجة مئوية | يحفظ المخزون الطازج والمجمد في حجرات منفصلة |
| تصميمات الخزائن | فريزر علوي بسعة 48 لترًا و80 لترًا؛ ثلاجة علوية بسعة 124 لترًا و98 لترًا | يتوافق مع مختلف أنواع الأسهم وتفضيلات الوصول |
| أبعاد الإنتاج | 480 × 490 × 1,105 مم إلى 595 × 695 × 1,860 مم | يؤثر على مساحة الأرضية، والوصول إلى المداخل، والمناولة، وتخطيط الشحن |
| تصنيفات القوة | 75W إلى 103W | يساعد في مقارنة الطلب الكهربائي لكل طراز |
| خيارات الخلايا الكهروضوئية المرجعية | 250W إلى 500W | يوفر نقطة انطلاق لتخطيط النظام الشمسي |
| مراجع البطارية | 150Ah إلى 250Ah | يجب أن يتوافق مع الجهد الكهربائي والتركيب الكيميائي ووقت النسخ الاحتياطي المطلوب |
| المبردات | R134a لثلاثة تكوينات؛ R600a لإصدار 98 لتر بدون صقيع | ينبغي التحقق من مدى توفر الخدمة المحلية ومتطلبات الوجهة |
تُعدّ تصنيفات الطاقة ومراجع الطاقة الشمسية/البطاريات مفيدة للمقارنة الأولية، لكنها لا تُغني عن قياس استهلاك الطاقة (واط/ساعة) خلال 24 ساعة في ظل ظروف درجة الحرارة المحيطة والحمل والاستخدام المطلوبة. كما يجب أن يُراعي التصميم النهائي للطاقة الشمسية درجة حرارة المنتج عند دخوله، وعدد مرات فتح الباب، والتظليل، وساعات ذروة سطوع الشمس المحلية، ونوع البطارية، ووقت النسخ الاحتياطي المطلوب.
يعتمد التكوين الأمثل على حجم حجرة التجميد، وتصميم الخزانة، ومتطلبات منع تكون الثلج، ومساحة التركيب المتاحة، وتصميم نظام الطاقة الشمسية والبطاريات بالكامل. يُرجى التأكد من الطراز الدقيق، ونوع غاز التبريد، والجهد الكهربائي، وتكوين النظام المتوافق قبل طلب عرض السعر. بالنسبة للتطبيقات التي تتطلب تخزينًا مجمدًا فقط، يُرجى مراجعة سلسلة مجمدات الطاقة الشمسية SF كخيار منتج منفصل.

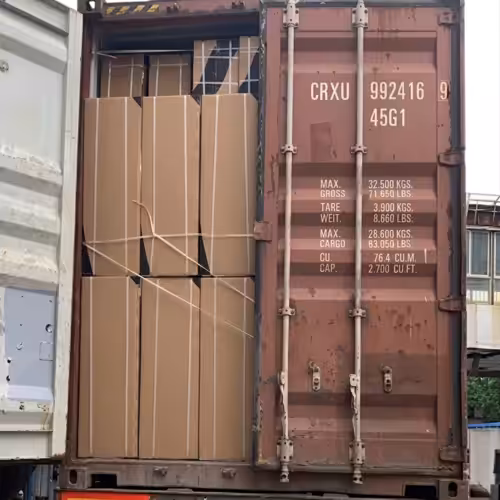

ثلاجة تعمل بالطاقة الشمسية بتيار مستمر، منطقتان، 12 فولت/24 فولت، خارج الشبكة، سلسلة SDR، التعبئة والتغليف والتسليم
تم تصميم التغليف بحيث يراعي شكل الخزانة العمودية، والمكونات القابلة للإزالة، ومسار الشحن النهائي. تساعد الحشوات الداخلية على حماية زوايا الأبواب، والمفصلات، والأختام، ولوحة التحكم، والضاغط، ومنطقة المكثف أثناء النقل. يتم تثبيت الأرفف والملحقات القابلة للإزالة بشكل منفصل لمنع حركتها داخل الخزانة.
| منطقة التعبئة والتغليف | ترتيبات التسليم |
|---|---|
| تجميع الخزانة والباب | تُضاف طبقة حماية من مادة البولي إيثيلين الموسع أو الرغوة حول الزوايا والمناطق المعرضة للصدمات قبل وضع الكرتون الخارجي |
| أرفف وملحقات | يتم تغليفها أو تأمينها بشكل منفصل وفحصها مقابل الطلب المعتمد |
| الألواح الكهروضوئية والبطاريات | يتم تغليفها بشكل منفصل عند تضمينها في التكوين الشمسي، مع تسجيل الطراز والكمية في قائمة التعبئة. |
| منصات نقالة أو دعامات خشبية | تمت الإضافة وفقًا لمسار الشحن ومخاطر المناولة وطريقة التحميل |
تختلف أبعاد الكرتون باختلاف تكوينات نظام التوزيع الرقمي ثنائي المنطقة الأربعة، من 500 × 540 × 1,160 مم إلى 650 × 735 × 1,950 مم. يجب على المستوردين حساب حجم الكرتون (CBM) لكل طراز على حدة.
الحجم بالمتر المكعب = طول الكرتون (م) × عرض الكرتون (م) × ارتفاع الكرتون (م) × الكمية
بالنسبة للطلبات التي تحتوي على نماذج متعددة، تُحدد ملصقات الكرتون رقم النموذج، وجهد دخل التيار المستمر، ونوع غاز التبريد، والملحقات المرفقة. يتم تأكيد الكمية النهائية للكرتون، ومتطلبات المنصات أو الدعامات الخشبية، وخطة تحميل الحاويات، وجدول التسليم بعد مراجعة مزيج النماذج، وطريقة التعبئة، وميناء الوصول، وشركة النقل، والمتطلبات الجمركية. تُراجع قائمة التعبئة وسجل التحميل مع الطلب المعتمد قبل الشحن.
الأسئلة الشائعة حول ثلاجة الطاقة الشمسية ذات التيار المستمر ثنائية المنطقة 12 فولت و24 فولت من سلسلة SDR خارج الشبكة
ابدأ بحجم التخزين المجمد، ونسبة المخزون الطازج إلى المجمد، وتصميم الخزائن، والطلب الكامل على نظام الطاقة الشمسية. يوفر الجدول التالي مرجعًا أوليًا للتكوين:
| حجرة المجمد | تقييم القوة | مرجع PV | مرجع البطارية | تصميم |
|---|---|---|---|---|
| 48L | 75W | 250W | 150Ah | فريزر علوي |
| 80L | 90W | 300W | 200Ah | فريزر علوي |
| 124L | 98W | 400W | 200Ah | أفضل ثلاجة |
| 98L | 103W | 500W | 250Ah | ثلاجة علوية، بدون صقيع |
لا يُمثل الرقم المذكور في المجمد السعة الإجمالية القابلة للاستخدام للثلاجة. قبل طلب عرض السعر، يُرجى التأكد من الحجم الإجمالي للثلاجة، والحمولة اليومية، وعدد مرات فتح الباب، ومساحة الخزانة، ودرجة الحرارة المحيطة، وجهد البطارية ونوعها الكيميائي، ووقت التشغيل الاحتياطي المطلوب. تُعد قيم الطاقة الشمسية الكهروضوئية والبطارية قيمًا مرجعية مبدئية، ولا تزال بحاجة إلى التحقق منها في موقع التركيب.
تؤكد المواصفات الفنية الحالية وجود منطقتين حراريتين، لكنها لا تؤكد وجود تحكم مستقل في درجة الحرارة لكلتا الحجرتين.
| العناصر | حالة صفحة SDR الحالية |
|---|---|
| نطاق درجة حرارة الثلاجة | 0-10 ° C |
| نطاق درجة حرارة المجمد | ≤−18°C |
| مناطق تبريد وتجميد منفصلة | مؤكد |
| منظمات حرارة مستقلة | غير مؤكد |
| ضواغط منفصلة | غير مؤكد |
| نقاط ضبط قابلة للتعديل بشكل مستقل | غير مؤكد |
بالنسبة للمشاريع التي تتطلب ضبطًا منفصلاً لدرجة الحرارة، يُرجى طلب نوع وحدة التحكم، وترتيب الضاغط، وإجراء اختبار درجة حرارة خاص بالطراز في ظل درجة الحرارة المحيطة المتوقعة والحمل المُتوقع. يجب أن يُسجل الاختبار استقرار درجة الحرارة، وعودتها إلى وضعها الطبيعي بعد فتح الباب، ومواضع المستشعرات. إلى حين التحقق من هذه التفاصيل، يُرجى وصف المنتج بأنه يحتوي على منطقتين منفصلتين للتبريد والتجميد، بدلاً من ضمان التحكم المستقل في درجة الحرارة.
لا تُحدد حجم النظام بضرب قدرة الثلاجة المقدرة في 24 ساعة كما لو كان الضاغط يعمل باستمرار. استخدم استهلاك الطاقة اليومي المقاس إن وُجد. إذا لم يتوفر اختبار استهلاك الطاقة (واط/24 ساعة) خاص بالطراز، فاستخدم تقدير دورة التشغيل لتحديد الحجم المبدئي، ثم تحقق منه في ظل درجة الحرارة المحيطة المستهدفة، وظروف التحميل والتشغيل.
| خطوة تحديد المقاس | مثال مرجعي ثنائي المنطقة بقدرة 90 واط | تحديد |
|---|---|---|
| دورة تشغيل الضاغط المفترضة | 40% | افتراض أولي فقط |
| الحمل اليومي المقدر | 90 واط × 24 ساعة × 0.40 = 864 واط/يوم | استبدل بقيم Wh/24h المقاسة |
| حساب PV | 864 واط ساعة ÷ (5 ساعات ذروة سطوع الشمس × 0.75 عامل النظام) ≈ 230 واط | إن قدرة 300 واط المذكورة هي قيمة مرجعية أولية |
| رسم توضيحي للبطارية | 24 فولت × 200 أمبير/ساعة = 4,800 واط/ساعة اسميًا | تعتمد الطاقة القابلة للاستخدام على التركيب الكيميائي للبطارية، وعمق التفريغ، والكفاءة. |
| رسم توضيحي للطاقة القابلة للاستخدام | 4,800 وات ساعي × 80% × 90% ≈ 3,456 وات ساعي | هذا ليس ضمانًا لوقت التشغيل |
لتحديد الحجم النهائي، يُرجى التأكد من طراز SDR المحدد، وساعات ذروة سطوع الشمس المحلية، ودرجة الحرارة المحيطة في فصل الصيف، وعدد مرات فتح الأبواب، وحمل المنتج الدافئ، والتظليل، وفقدان الكابلات، ونوع البطارية، ووقت قطع التيار عند انخفاض الجهد، وفترة النسخ الاحتياطي المطلوبة. يتطلب التشغيل على مدار 24 ساعة نظامًا متوافقًا من الألواح الشمسية والبطاريات. القيم المرجعية هي للتصميم الأولي وتقديم عروض الأسعار، وليست ضمانًا شاملاً.
للاطلاع على خيارات وحدات الطاقة الشمسية الكهروضوئية التي يمكن مراجعتها خلال مرحلة التخطيط الأولي، يُرجى مراجعة ألواح الطاقة الشمسية الكهروضوئية من نوع TOPCon من سلسلة SP N. ويعتمد اختيار الوحدة النهائي على الظروف الشمسية المحلية وتصميم وحدة التحكم والبطارية المتوافقة.
تؤكد المواصفات الفنية لجهاز SDR إمكانية إدخال تيار مستمر 12 فولت/24 فولت، لكنها لا تؤكد إمكانية توصيل الثلاجة مباشرةً بسلسلة ألواح شمسية غير منظمة. مسار النظام الأولي هو:
مجموعة الألواح الكهروضوئية ← وحدة تحكم شحن متوافقة ← بنك بطاريات متوافق 12 فولت/24 فولت ← مصهر أو قاطع تيار مستمر ← ثلاجة SDR
| عنصر التوصيل | الوضع الحالي لـ SDR |
|---|---|
| مدخل الثلاجة | تم تأكيد جهد التيار المستمر 12 فولت/24 فولت |
| توصيل لوحة الطاقة الشمسية الخام | غير مؤكد |
| متحكم الشحن | يُستخدم في مسار النظام الأولي |
| بنك بطاريات متطابق | مدرج في مسار النظام الأولي |
| العاكس AC | عادةً ما يكون ذلك غير ضروري لنظام التيار المستمر المتطابق بشكل صحيح |
| الفحوصات النهائية | نطاق خرج وحدة التحكم، وتيار بدء تشغيل الضاغط، وحجم الكابل، والقطبية، وتصنيف المصهر، وقطع الجهد المنخفض |
لا تقم بتوصيل جهاز استقبال الإشارات اللاسلكية (SDR) مباشرةً بلوحة الطاقة الشمسية حتى يتم التأكد من مخطط الأسلاك الخاص بالطراز ونطاق الطاقة الشمسية/الإدخال المعتمد. يتغير جهد لوحة الطاقة الشمسية بتغير الإشعاع الشمسي ودرجة الحرارة، بينما يتطلب الثلاجة جهد تيار مستمر مضبوط وحماية. تُعد ثلاجات الطاقة الشمسية ذات الدفع المباشر نظامًا منفصلاً، لذا لا ينبغي تطبيق طريقة توصيلها على جهاز استقبال الإشارات اللاسلكية (SDR) دون تأكيد خاص بالطراز.
بالنسبة للمشاريع التي تتضمن أيضًا أحمال التيار المتردد أو تحتاج إلى تشغيل متصل بالشبكة أو تشغيل هجين، انظر إلى نظام الطاقة الشمسية الهجين الكامل من سلسلة SY كخيار نظام منفصل.
يعتمد وقت التبريد على عوامل أخرى غير قدرة الثلاجة المقدرة. فالمحتويات الدافئة، وفتح الباب بشكل متكرر، وارتفاع درجة الحرارة المحيطة، وضعف تدفق الهواء، وانخفاض جهد البطارية، وانخفاض الجهد أثناء بدء تشغيل الضاغط، أو ضعف توصيلات التيار المستمر، كلها عوامل قد تؤخر عملية خفض درجة الحرارة.
| ما تلاحظه | تحقق أولاً | ما قد يشير إليه |
|---|---|---|
| يبدأ الضاغط ببطء أو يتوقف بشكل غير متوقع | قم بقياس الجهد الكهربائي عند أطراف الثلاجة أثناء بدء التشغيل؛ وتحقق من المصهر والقطبية ومخرج وحدة التحكم وتوصيلات الكابلات. | ضعف البطارية أو انخفاض جهد التيار المستمر |
| كلا الحجرتين تبردان ببطء | تحقق من تظليل الخزانة، ومساحة التهوية، ودرجة الحرارة المحيطة، والتحميل الدافئ، وتكرار فتح الباب | حمل تبريد مرتفع أو تبديد حرارة ضعيف |
| مقصورة واحدة فقط تفشل في تحقيق نطاقها | افحص حشية باب تلك الحجرة، والتحميل، وتدفق الهواء الداخلي، وقراءة درجة الحرارة. | مشكلة في إحكام الإغلاق أو التحميل أو تدفق الهواء محلياً |
| تتفاوت درجات الحرارة خلال اليوم | قم بتسجيل درجة حرارة كل من حجرة البطارية وجهد البطارية على مدار يوم كامل. | يساعد في فصل مشكلة حمل التبريد عن مشكلة مصدر الطاقة |
إذا استمرت المشكلة، يرجى تقديم طراز SDR الدقيق، ونوع البطارية، وجهد الطرف، وترتيب PV ووحدة التحكم، وظروف التثبيت، وتفاصيل الكابلات، وسجل درجة الحرارة لمزيد من التشخيص.
لا يعتمد هذا على مواصفات SDR الحالية وحدها. تشير صفحة المنتج إلى منطقة تبريد تتراوح درجة حرارتها بين 0 و10 درجات مئوية، لكن هذا النطاق وحده لا يؤكد التحكم في درجة الحرارة وفقًا للمعايير الطبية أو ملاءمة اللقاح. لا توثق معلومات SDR الحالية التأهيل المسبق لمنظمة الصحة العالمية/برنامج ضمان جودة اللقاحات، أو تسجيل درجة الحرارة المُعايرة، أو رسم خرائط درجة الحرارة، أو وظائف الإنذار، أو اختبارات استمرار التشغيل أو الاستقلالية، أو التحقق الطبي الخاص بكل طراز.
صُممت سلسلة SDR خصيصًا لتبريد الأغذية والمشروبات والتبريد التجاري العام في المناطق غير المتصلة بشبكة الكهرباء. أما بالنسبة للتخزين الطبي، فيجب أولًا التحقق من الطراز الدقيق وتكوين البطارية الشمسية بالكامل.
- نطاق درجة الحرارة المطلوب للمنتج المخزن
- متطلبات مراقبة درجة الحرارة والإنذار
- نتائج توحيد درجة الحرارة ورسم الخرائط
- الوقت المطلوب للتسليم أو الاستقلالية
- درجة الحرارة المحيطة وظروف التحميل
- المؤهلات التنظيمية أو مؤهلات منظمة الصحة العالمية المعمول بها
إلى حين التحقق من هذه العناصر للتأكد من تكوينها الدقيق، لا تقدم جهاز SDR القياسي على أنه ثلاجة لقاحات أو ثلاجة طبية.
