LED Stadium High Mast Light QC Series 400W–1600W
Ang mga QC Series 400W–1600W modular LED stadium lights ay naghahatid ng 72,000–352,000 lm na may 30°/60° optics at IP66 protection. Dinisenyo para sa mga stadium, sports field at mga proyektong may high-mast EPC lighting.
- Sinusuportahan ng 400–1600W modular output ang mga proyektong pang-stadium at high-mast
- Sinusuportahan ng 180–220 lm/W ang mas mababang naka-install na kuryente at mga gastos sa pagpapatakbo
- Ang 30° at 60° na optika ay tumutugma sa long-throw at wide-area coverage
- Sinusuportahan ng IP66 housing ang panlabas na operasyon mula −40°C hanggang +65°C
- Adjustable Power at CCT para sa Flexible Sports Lighting
Seryeng QC 400W–1600W Modular LED Stadium at High-Mast Light
Ang QC Series ay nagbibigay ng 400W–1600W na output, humigit-kumulang 72,000–352,000 lm at 180–220 lm/W para sa mga palaruan, istadyum, at mga proyektong pang-ilaw na may malalaking lugar na may mataas na palo. Sinusuportahan ng modular na istraktura nito ang iba't ibang configuration ng kuryente, habang ang 30° at 60° na optika ay maaaring piliin o pagsamahin ayon sa taas ng pagkakabit, distansya ng projection, at kinakailangang saklaw.
Ang mga konpigurasyon ng ilaw ay pinipili ayon sa target lux, uniformity, taas ng poste, layout ng fixture, pagkontrol ng silaw, at kapaligiran sa pagpapatakbo—hindi lamang sa wattage. Ang Sungreat Energy ay maaaring magbigay ng mga IES file, DIALux simulation, at mga layout ng fixture na nakabatay sa proyekto upang matulungan ang mga kontratista ng EPC na kumpirmahin ang dami ng fixture, optical distribution, at direksyon ng pagpuntirya bago ang pag-install, na binabawasan ang madilim na bahagi, labis na pag-apaw ng liwanag, at magastos na pagsasaayos sa lugar.
LED Stadium High Mast Light QC Series 400W–1600W Teknikal na mga Espesipikasyon at Datasheet
| modelo | QC | ||||||
| Watts(w) | 400W | 500W | 600W | 800W | 1000W | 1200W | 1600W |
| Lumens (Lumens) | 72000-88000LM | 90000-110000LM | 108000-132000LM | 144000-176000LM | 180000-220000LM | 216000-264000LM | 288000-352000LM |
| Boltahe (V) | AC 90-305V | AC 90-305V | AC 90-305V | AC 90-305V | AC 90-305V | AC 90-305V | AC 90-305V |
| dalas | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz | 50 / 60Hz |
| LED Chip | Philips/Osram/USA Bridgelux | ||||||
| Beam Angle | 30/60 | ||||||
| Power factor | > 0.95 | ||||||
| CCT (K) | 2700K–6500K Madaling iakma na CCT | ||||||
| CRI | > 80 | ||||||
| Drayber | Meanwell/SOSEN/Sungreat Energy | ||||||
| Kahusayan sa Pag-iilaw | 180-220lm / w | ||||||
| Temperatura Work | -40℃－+65℃ | ||||||
| Photocell | Ang opsyonal na photocell ay nagbibigay-daan para sa seguridad at pagtitipid ng enerhiya | ||||||
| Sensor ng Paggalaw | PIR Sensor, plug-in, at gamitin ang Microwave Sensor, opsyonal | ||||||
| Kontroler ng kuryente at CCT | Maaaring baguhin ang wattage at CCT sa pamamagitan ng pagpili sa opsyon sa controller | ||||||
| materyal | Aluminyo + PC | ||||||
| IP Rating | IP66 | ||||||
| Taas ng Pag-mount (Rekomendado) | 4-10m | 4-10m | 4-10m | 4-10m | 11-20m | 11-20m | 11-20m |
| Espasyo sa pagitan ng mga poste (Inirerekomenda) | 15-30m | 15-30m | 15-30m | 15-30m | 30-50m | 30-50m | 30-50m |
| garantiya | 5 taon | ||||||
Kumuha ng Libreng Presyo para sa QC LED Sports Lights
400–1600W Modular na Disenyo + 180–220 lm/W – Ginawa para sa mga Proyekto ng Ilaw sa Stadium, High-Mast at EPC!
QC Series 400W–1600W LED Stadium at High-Mast Lighting Video

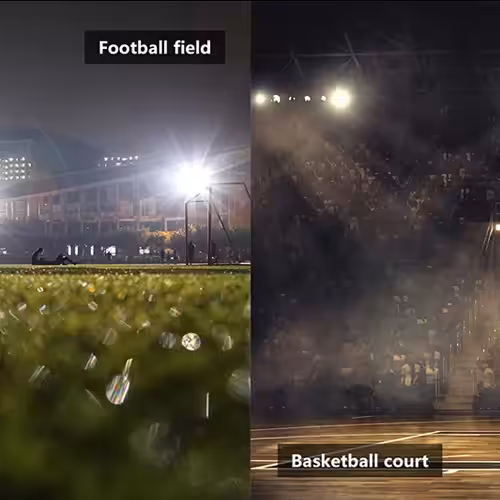

LED Stadium High Mast Light QC Series 400W–1600W Mga Kaso ng Proyekto at Aplikasyon
Sinusuportahan ng QC Series ang 400W–1600W modular LED lighting para sa mga sports venue at mga proyektong may malalaking lugar na may mataas na palo. Maaaring mapili ang lakas, 30°/60° optics, at fixture aiming ayon sa taas ng pagkakabit, distansya ng projection, illumination ng target, at ang aktwal na layout ng lugar.
| Uri ng Proyekto | Konpigurasyon ng Sanggunian | Pangunahing Pokus ng Proyekto |
|---|---|---|
| Mga Korte ng Tennis, Padel at Pagsasanay | 400W–800W, 4–10m | Pagkakapareho, silaw ng manlalaro, madilim na sulok at pag-apaw ng liwanag sa hangganan |
| Mga Palaruan at Istadyum ng Football | 800W sa 4–10m; 1000W–1600W sa 11–20m | Proyeksyon sa malayong distansya, katumpakan ng pagpuntirya, lux ng target at pagkakapareho ng larangan |
| Mga Daungan, Apron sa Paliparan at mga Lugar ng Logistika | 1000W–1600W, 11–20m | Malawak na kakayahang makita, kontrol sa silaw, ilaw mula sa pag-apaw at operasyon sa mataas na palo |
Para sa mga tennis, padel, at training court, ang pagtaas lamang ng average lux ay hindi garantiya ng mas maayos na visibility. Ang posisyon ng fixture, distribusyon ng beam, at pagpuntirya ay dapat magbigay ng pare-parehong liwanag sa buong lugar ng paglalaro habang nililimitahan ang direktang silaw at labis na liwanag sa labas ng court.
Para sa mga larangan ng football at mga istadyum, ang 30° at 60° na optika ay maaaring gamitin nang paisa-isa o pagsamahin upang masakop ang iba't ibang distansya ng projection. Ang dami at wattage ng fixture ay dapat matukoy kasama ng layout ng poste, taas ng pagkakabit, target lux, at mga kinakailangan sa pagkakapareho.
Para sa mga daungan, mga lugar ng apron sa paliparan, at mga lugar ng logistik, ang pokus ng disenyo ay lumilipat patungo sa malawak na kakayahang makita, kontroladong distribusyon ng liwanag, at tumpak na pagpuntirya sa mataas na palo. Ang mga IES file na partikular sa proyekto at mga simulasyon ng DIALux ay maaaring gamitin upang beripikahin ang dami ng fixture, distribusyon ng optika, at pagpuntirya bago ang pag-install.
Proseso ng Produksyon ng LED Stadium High Mast Light QC Series 400W–1600W
Pagtutugma ng Module at Driver: Ang mga LED module, driver, at thermal component ay pinipili ayon sa inaprubahang 400W–1600W na configuration. Ang input voltage, driver output, at module consistency ay sinusuri habang inihahanda upang suportahan ang matatag na electrical performance sa iba't ibang power configuration.
Pag-assemble ng Optical at Structural: Ang mga 30° o 60° na lente, modular heat sink, at adjustable mounting bracket ay ina-assemble ayon sa kinakailangang optical configuration. Sinusuri ang pagpoposisyon ng module at paggalaw ng bracket upang suportahan ang tumpak na onsite aiming, habang ang mga sealing component at cable-entry point ay ina-assemble ayon sa disenyo ng proteksyong IP66.
Konpigurasyon ng Elektrikal at Proteksyon: Ang uri ng driver, mga koneksyon sa grounding, mga adjustable power/CCT function at mga opsyon sa surge-protection ay isinaayos ayon sa naaprubahang order. Ang mga proyektong QC ay maaaring ibigay gamit ang 10kV, 20kV o surge protection na partikular sa proyekto depende sa mga kinakailangan sa kuryente ng instalasyon.
Pagsubok at Pangwakas na Pag-verify: Saklaw ng mga pagsusuri sa paggana ang operasyon ng ilaw, input ng kuryente, PF, mga function ng kontrol at operasyon ng modyul. Ang mga piling yunit ay maaaring sumailalim sa 48-oras na pagtanda, thermal at photometric na pagsubok. Bago ang pag-iimpake, ang modelo, wattage, 30°/60° optics, driver configuration, opsyon sa surge-protection at mga inorder na aksesorya ay beripikahin laban sa mga kinakailangan ng proyekto.
Pangkalahatang-ideya at mga Detalye ng LED Stadium High Mast Light QC Series 400W–1600W
Ang QC Series ay isang modular high-power LED lighting platform na sumasaklaw sa 400W–1600W, humigit-kumulang 72,000–352,000 lm at 180–220 lm/W. Ang iba't ibang kombinasyon ng LED-module ay nagbibigay-daan sa lakas ng fixture na maitugma sa laki ng proyekto, habang ang 30° at 60° optics at isang adjustable mounting bracket ay sumusuporta sa iba't ibang distansya ng projection at mga kinakailangan sa pag-aim.
| Detalye ng Produkto | Halaga ng Customer |
|---|---|
| 400W–1600W na mga modular na konpigurasyon | Pinapayagan ang pagpili ng lakas ng fixture ayon sa iba't ibang laki ng proyekto at layout ng ilaw |
| 72,000–352,000 lm, 180–220 lm/W | Nagbibigay ng mataas na output ng liwanag habang tumutulong sa pagkontrol ng kabuuang naka-install na kuryente |
| 30° / 60° na mga opsyon sa optika | Sinusuportahan ang mga layout ng long-throw, wide-area at mixed-beam lighting |
| AC 90–305V, PF >0.95 | Sinusuportahan ang iba't ibang boltahe ng input ng proyekto at mga sistemang elektrikal na may mataas na kapangyarihan |
| Naaayos na Lakas at 2700K–6500K CCT | Nagbibigay ng flexible na output at mga setting ng temperatura ng kulay para sa iba't ibang pangangailangan sa pagpapatakbo |
| IP66, −40°C hanggang +65°C | Sinusuportahan ang operasyon sa labas sa mahirap na panahon at mga kondisyon ng temperatura |
| 10kV / 20kV / Proteksyon sa Pag-agos na Partikular sa Proyekto | Pinapayagan ang pagsasaayos ng proteksyong elektrikal na maitugma sa iba't ibang proyektong may mataas na palo |
Maaaring i-configure ang mga opsyon sa driver na Meanwell, SOSEN o Sungreat Energy ayon sa mga kinakailangan ng proyekto, habang ang mga Philips, Osram o Bridgelux LED ay nagbibigay ng kakayahang umangkop para sa iba't ibang detalye ng tender at component. Ang mga sukat ng fixture, dami ng module, configuration ng driver at istraktura ng bracket ay nag-iiba depende sa napiling wattage.
Para sa mga proyektong EPC, ang pangwakas na konpigurasyon ng QC ay dapat piliin bilang isang kumpletong kombinasyon ng kuryente, optika, driver, mga function ng kontrol, proteksyon sa surge at mga kinakailangan sa pag-mount sa halip na batay lamang sa wattage.
LED Stadium High Mast Light QC Series 400W–1600W Pag-iimpake at Paghahatid
Protective Packaging: Ang mga high-power fixture na QC Series ay naka-secure sa mga reinforced export carton na may custom na proteksyon ng EPE sa paligid ng mga LED module, lens, driver at adjustable bracket. Maaaring idagdag ang mga pallet o reinforcement na gawa sa kahoy ayon sa laki ng fixture, dami ng order at ruta ng transportasyon upang mabawasan ang paggalaw, impact at pressure sa pag-stack habang naghahatid nang malayuan.
Pag-verify ng Pagpapadala: Bago ang pag-iimpake, ang modelo, wattage, 30°/60° beam angle, configuration ng driver, mga aksesorya at dami ay sinusuri laban sa naaprubahang order. Ang malinaw na marka ng karton at mga listahan ng pag-iimpake ay tumutulong sa mga kontratista ng EPC na matukoy ang iba't ibang configuration at maipamahagi ang mga tamang kagamitan sa bawat posisyon ng pag-install.
Suporta sa Paghahatid ng Proyekto: Maaaring kumpirmahin ang mga sukat ng pakete, kabuuang timbang, CBM at mga plano sa pagkarga bago ipadala. Maaari ring magbigay ng mga larawan o video sa pag-iimpake kapag hiniling, na makakatulong sa mga mamimili na mapatunayan ang kargamento, ayusin ang clearance ng kargamento at customs, at maghanda ng mga iskedyul ng pagdiskarga at pag-install ng high-mast.
Mga Madalas Itanong (FAQ) tungkol sa LED Stadium High Mast Light QC Series 400W–1600W
Ang QC Series ay gumagamit ng modular na istruktura sa lahat ng 400W–1600W na mga configuration nito, na naghahatid ng humigit-kumulang 72,000–352,000 lm para sa mga sports field, stadium at mga high-mast na aplikasyon.
Para sa mga kagamitang naka-install sa matataas na posisyon, ang pagpapanatili ay hindi lamang tungkol sa gastos ng mga pamalit na piyesa. Ang pag-access ay maaaring mangailangan ng kagamitan sa pagbubuhat, karagdagang paggawa, at pansamantalang pagkaantala ng naiilawang lugar. Ang isang modular na istraktura ay ginagawang mas madaling pamahalaan ang mga LED module, driver, at thermal component para sa inspeksyon at pagseserbisyo kaysa sa pagtrato sa kumpletong high-power na kagamitan bilang isang assembly.
Pinapayagan din ng modular na arkitektura ang pagbuo ng iba't ibang kumpigurasyon ng kuryente para sa iba't ibang laki ng proyekto, habang ang 30° at 60° na optika ay maaaring mapili ayon sa distansya ng projection at mga kinakailangan sa saklaw.
Para sa mga proyektong EPC, ang benepisyo ay hindi lamang ang mas mataas na wattage. Ang layunin ay balansehin ang pagganap ng pag-iilaw, kakayahang magamit, at mga pangmatagalang kinakailangan sa pagpapatakbo bago ang pag-install.
Ang pagpili sa pagitan ng 30° at 60° na optika ay pangunahing nakadepende sa distansya ng projection, taas ng pagkakabit, posisyon ng fixture at ang lugar na kailangang masakop ng bawat luminaire.
Ang 30° beam ay nagko-concentrate ng mas maraming liwanag sa mas mahabang distansya, kaya mas angkop ito para sa mga posisyon sa mataas na palo o mga fixture na nakatutok sa gitna at malayong bahagi ng isang field. Gayunpaman, ang paggamit ng makikitid na beam nang masyadong agresibo ay maaaring lumikha ng maliwanag na mga hotspot at hindi komportableng silaw kung ang anggulo ng pagpuntirya ay hindi maayos na kinokontrol.
Ang 60° beam ay kumakalat ng liwanag sa mas malawak na lugar at kadalasang ginagamit para sa mga sonang mas malapit sa poste, mga gilid ng field o karagdagang saklaw. Kung ang beam ay masyadong malapad para sa kinakailangang distansya ng projection, mas maraming liwanag ang maaaring mahulog sa labas ng target na lugar habang ang liwanag sa kabilang panig ay nagiging hindi sapat.
Samakatuwid, maraming proyekto sa istadyum at larangan ng palakasan ang gumagamit ng kombinasyon ng 30° at 60° na optika sa halip na iisang anggulo ng sinag sa buong instalasyon.
Para sa QC Series, ang pangwakas na kombinasyon ng optika ay dapat beripikahin ayon sa 4–20m mounting range, pole positions, target lux, uniformity, glare at boundary light spill. Maaaring gamitin ang mga IES file at DIALux simulation upang kumpirmahin ang beam distribution at aiming bago ang pag-install.
Ang simulasyon ng DIALux ay nagbibigay ng nakaplanong posisyon ng fixture, distribusyon ng beam, at mga direksyon sa pagpuntirya, ngunit ang huling resulta ay nakadepende rin sa kung gaano katumpak ang pagkaka-install at pagsasaayos ng mga luminaire sa lugar.
Para sa QC Series, dapat i-install ang 30° at 60° na optika at ang adjustable mounting structure ayon sa inaprubahang layout ng ilaw. Kahit ang maliit na pagbabago sa anggulo ng bracket o direksyon ng pagpuntirya ay maaaring maglipat ng beam palayo sa nilalayong lugar nito, na lumilikha ng mga maliwanag na sona, madilim na lugar o hindi gustong pagtagas sa labas ng field.
Bago ang pag-install, dapat na malinaw na matukoy ang posisyon ng fixture, wattage, anggulo ng beam at direksyon ng pagpuntirya para sa bawat punto ng pagkakabit. Pagkatapos ng pag-install, dapat suriin ang sistema ng ilaw sa gabi gamit ang isang lux meter sa kinakailangang grid ng pagsukat at ihambing sa target na disenyo.
Kung ang nasukat na lux o uniformity ay naiiba sa simulation, dapat isaayos ang pagpuntirya ng fixture bago baguhin ang wattage o magdagdag ng higit pang mga luminaire. Nakakatulong ito na malutas muna ang mga error sa pag-install at maiwasan ang mga hindi kinakailangang karagdagang fixture.
Ang sistemang elektrikal para sa mga ilaw sa istadyum na may 400W–1600W ay hindi dapat sukatin batay lamang sa wattage ng fixture. Ang mga LED driver ay maaaring humigop ng maikling inrush current kapag nakabukas ang mga fixture, kaya ang isang circuit na tila sapat sa ilalim ng normal na operating load ay maaari pa ring makaranas ng nakakainis na tripping kapag maraming high-power luminaire ang sabay-sabay na nagsisimula.
Ang QC Series ay gumagana sa AC 90–305V na may power factor na higit sa 0.95, ngunit dapat ding isaalang-alang ng pangwakas na disenyo ng branch-circuit ang napiling driver, dami ng fixture bawat circuit, input current, mga katangian ng inrush, haba ng cable, kapasidad ng breaker o contactor at ang aktwal na boltahe ng supply ng site.
Nagiging mahalaga ito lalo na kapag maraming 1000W–1600W na mga ilaw ang naka-install sa iisang high-mast o nakabukas bilang isang grupo ng mga ilaw.
Para sa mga proyektong EPC, dapat kumpirmahin ang konpigurasyon ng driver at distribusyon ng kuryente bago ang pag-install. Ang circuit loading, phase balance, grounding at switching arrangement ay dapat idisenyo ayon sa pangwakas na dami ng fixture, datos ng driver at mga lokal na kinakailangan sa kuryente sa halip na tantyahin mula sa kabuuang wattage ng LED lamang.
Hindi naman kinakailangan. Ang isang lugar ng palakasan ay maaaring mangailangan ng iba't ibang antas ng pag-iilaw para sa pagsasanay, regular na pagpapanatili, paggamit para sa libangan, at opisyal na kompetisyon. Ang pagpapatakbo ng kumpletong high-mast system sa pinakamataas na output para sa bawat aktibidad ay maaaring magpataas ng hindi kinakailangang pagkonsumo ng enerhiya at maaari ring magpataas ng pagkakalantad sa liwanag sa labas ng lugar.
Sakop ng QC Series ang mga fixture na may 400W–1600W at sumusuporta sa mga opsyon sa adjustable wattage at CCT control. Depende sa napiling driver at control configuration, maaaring planuhin ang lighting system sa magkakahiwalay na grupo o operating mode upang ang mga kinakailangang fixture at output level lamang ang gamitin para sa bawat aktibidad.
Halimbawa, ang regular na pagsasanay ay maaaring hindi mangailangan ng parehong antas ng pag-iilaw gaya ng sa isang propesyonal na laban, habang ang pagpapanatili o paghahanda sa larangan ay maaaring mangailangan lamang ng mga piling sona ng pag-iilaw. Ang competition mode ay maaaring gumana ayon sa buong target ng lux at uniformity na tinukoy ng proyekto.
Para sa mga proyektong EPC, dapat kumpirmahin ang mga kinakailangang operating mode, fixture group, switching method, at mga kinakailangan sa dimming bago ang produksyon. Nagbibigay-daan ito sa pagtugma ng driver at control configuration sa kung paano talaga patatakbuhin ang venue pagkatapos ng installation.
