محول الطاقة الشمسية المتكامل وبطارية الليثيوم من سلسلة SIB للمشاريع التجارية EPC
بطارية عاكسة شمسية متكاملة بقدرة خرج موجة جيبية نقية من 1 إلى 5 كيلوواط، مع تخزين LiFePO4، لمشاريع الطاقة الاحتياطية التجارية بنظام EPC.
- يدعم خرج الموجة الجيبية النقية من 1 إلى 5 كيلوواط أحمال التيار المتردد الشائعة.
- تدعم وحدات تخزين LiFePO4 بسعة 2.56–15.36 كيلوواط ساعة احتياجات النسخ الاحتياطي المختلفة
- تدعم طاقة الذروة التي تصل إلى 10 كيلوواط معدات بدء تشغيل المحركات
- دمج نظامي MPPT وBMS في غلاف واحد يُبسط عملية إعداد النظام
- تدعم واجهات RS485 وRS232 وCAN اتصال النظام
سلسلة SIB 1-5 كيلو واط محول طاقة شمسية متكامل وبطارية ليثيوم ESS
تدمج سلسلة SIB محول طاقة بموجة جيبية نقية بقدرة 1-5 كيلوواط، ووحدة تحكم شمسية بتقنية تتبع نقطة الطاقة القصوى (MPPT)، ونظام إدارة بطارية ذكي (BMS)، وبطارية ليثيوم فوسفات الحديد (LiFePO₄) في وحدة واحدة. صُممت هذه السلسلة خصيصًا لمقاولي الهندسة والمشتريات والإنشاءات، وفنيي التركيب، ومشتري المشاريع الذين يخدمون المواقع السكنية والتجارية والمكاتب والمواقع التجارية الصغيرة التي تتطلب أنظمة احتياطية، حيث يكون من الضروري الحفاظ على سهولة إدارة عملية مطابقة المكونات المنفصلة وتوصيلات الأسلاك في الموقع.
يوفر النظام خرج تيار متردد بجهد 220 فولت، ويدعم الشحن الشمسي، ومدخلات التيار المتردد، والاتصال عبر واجهات RS485 وRS232 وCAN. توفر التكوينات بقدرات 1 كيلوواط و3 كيلوواط و5 كيلوواط ما يصل إلى 2 كيلوواط و6 كيلوواط و10 كيلوواط من ذروة الخرج على التوالي، وذلك وفقًا للقدرة المستمرة للطراز المختار، ومدة ذروة التيار، ومتطلبات بدء تشغيل الحمل.
يمكن للعملاء اختيار تكوين العاكس والبطارية وفقًا لحمل التشغيل، ومتطلبات بدء تشغيل الأجهزة، واستهلاك الطاقة اليومي، وظروف الطاقة الشمسية المحلية، ووقت النسخ الاحتياطي المطلوب. تُعد سلسلة SIB حلاً متكاملاً لتخزين الطاقة لمشاريع النسخ الاحتياطي السكنية والتجارية الصغيرة والتجارية، وذلك عندما يتوافق التكوين المُختار مع ظروف الموقع.
سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB للمشاريع التجارية EPC: المواصفات الفنية وبيانات المنتج
| الموديل | مصرف الشارقة الإسلامي | ||||
| القدرة المقدرة للعكس / القدرة القصوى | 1000W / 2000W | 3000W / 6000W | 5000W / 10000W | ||
| بطارية LiFePO₄ | 25.6 فولت 100 أمبير/ساعة (2.56 كيلوواط ساعة) | 25.6 فولت 200 أمبير/ساعة (5.12 كيلوواط ساعة) | 51.2 فولت 150 أمبير/ساعة (7.68 كيلوواط ساعة) | 51.2 فولت 200 أمبير/ساعة (10.24 كيلوواط ساعة) | 51.2 فولت 300 أمبير/ساعة (15.36 كيلوواط ساعة) |
| عمر البطارية | 8-10 سنوات (60000 ساعة) | ||||
| تهمة الوقت | 6 ساعات (ذروة ضوء الشمس) | ||||
| درجة حرارة العمل | -25 ℃ - + 65 ℃ | ||||
| BMS البطارية | معالج الرسوميات PowerVR | معالج الرسوميات PowerVR | معالج الرسوميات PowerVR | معالج الرسوميات PowerVR | معالج الرسوميات PowerVR |
| ساعات العمل | 10-12hours | ||||
| الأيام الغائمة/الممطرة | 3-5 أيام ممطرة | ||||
| درجة حرارة العمل | 0-45 درجة مئوية (الشحن)؛ -20-60 درجة مئوية (التفريغ) | ||||
| وظائف قابلة للتوسيع | بلوتوث، ونظام تحديد المواقع العالمي (GPS)، إلخ. | ||||
| جهد دخل العاكس | AC220V (غير رسمي) | ||||
| جهد خرج العاكس | L/N/PE AC220Vx2,50/60Hz | ||||
| حماية الصف | IP20 | ||||
| درجة الرطوبة | 5٪ -90٪ RH | ||||
| بروتوكولات الاتصالات | RS485 + RS232 + CAN | ||||
| تحكم شحن الطاقة الشمسية | مدمج، متكامل مع العاكس | ||||
| النوع | MPPT | ||||
| نطاق الجهد المدخلات الكهروضوئية | DC120-430V | ||||
| فترة الضمان | 5 سنة | ||||
احصل على عرض سعر لنظام SIB المتكامل لتخزين الطاقة
محول طاقة بقدرة 1-5 كيلوواط، ووحدة تخزين ليثيوم فوسفات الحديد بسعة 2.56-15.36 كيلوواط ساعة، ومكونات مدمجة لتسهيل التوصيلات الكهربائية وتوفير طاقة احتياطية مرنة.
سلسلة SIB 1-5 كيلوواط، نظام متكامل لتخزين الطاقة الشمسية والبطاريات، مناسب لمشاريع الهندسة والمشتريات والإنشاءات التجارية.
سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB لمشاريع EPC التجارية وحالات التطبيق
صُممت سلسلة SIB خصيصًا لمقاولي الهندسة والمشتريات والإنشاءات، وفنيي التركيب، والموزعين، ومشتري المشاريع الذين يوفرون طاقة احتياطية للمنازل والمتاجر والمكاتب والعيادات والمدارس والشركات الصغيرة. تجمع هذه السلسلة بين عاكس موجة جيبية نقية، ووحدة تحكم شمسية بتقنية تتبع نقطة الطاقة القصوى (MPPT)، وبطارية ليثيوم فوسفات الحديد (LiFePO₄)، ونظام إدارة بطارية ذكي (BMS) في وحدة واحدة، مما يقلل الحاجة إلى مطابقة المكونات بشكل منفصل ويبسط عملية التوصيلات الكهربائية في الموقع لمشاريع تخزين الطاقة الشمسية صغيرة الحجم.
تتضمن التكوينات المتاحة نماذج عاكسات بقدرات 1 كيلوواط و3 كيلوواط و5 كيلوواط مع تخزين LiFePO₄ بسعة تتراوح من 2.56 كيلوواط ساعة إلى 15.36 كيلوواط ساعة. يمكن للنظام دعم الإضاءة وأجهزة التلفاز وأجهزة الكمبيوتر ومعدات الاتصالات والثلاجات والمراوح ومضخات مختارة ومكيفات الهواء أو أحمال أخرى تعمل بمحركات كهربائية، شريطة أن يظل الحمل التشغيلي ومتطلبات بدء التشغيل ومدة التشغيل ضمن حدود النموذج المحدد.
لتحديد حجم المشروع، يجب على المشترين تقديم قائمة الأجهزة، وإجمالي الطاقة التشغيلية، وأقصى حمل بدء التشغيل، واستهلاك الطاقة اليومي، وساعات ذروة سطوع الشمس المحلية، ووقت النسخ الاحتياطي المطلوب. يجب أن تتطابق تركيبة العاكس والبطارية والألواح الشمسية النهائية مع الطراز الدقيق وظروف الموقع ووضع التشغيل المطلوب.
يُقدّم مشروعٌ مُشابهٌ لنظام طاقة شمسية خارج الشبكة بقدرة 5 كيلوواط في نيجيريا مرجعًا مُستقلًا لخط إنتاج تطبيقات الطاقة المُوزّعة. تُشير صفحة المشروع إلى 100 وحدة، وسعة تخزين بطاريات ليثيوم فوسفات الحديد (LiFePO₄) تبلغ 10 كيلوواط ساعة لكل وحدة، وتصميم تتبع نقطة الطاقة القصوى (MPPT) بجهد 120-450 فولت تيار مُستمر. يُقدّم هذا المشروع كمرجعٍ لنظامٍ مُشابه، وليس كتركيبٍ مُؤكّدٍ لنظام الطاقة الشمسية.
يمكن أن تساعد مراجع المشاريع الإضافية المشترين على مقارنة خطوط الإنتاج المختلفة وظروف التطبيق. ينبغي مراجعة كل مرجع وفقًا لبنية العاكس الفعلية، وتكوين البطارية، ونطاق الألواح الكهروضوئية، ومتطلبات المشروع قبل استخدامه كأساس للتصميم.
سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB لعمليات الإنتاج التجارية EPC
فحص الخلايا وتجميع حزمة البطارية
تُصنّف خلايا LiFePO4 من الدرجة الأولى وفقًا للجهد والمقاومة الداخلية قبل تجميع حزمة البطارية. ثم تُركّب قضبان التوصيل ومواد العزل ومستشعرات درجة الحرارة ونظام إدارة البطارية الذكي (BMS) وفقًا لتكوين 25.6 فولت أو 51.2 فولت المعتمد.
العاكس وتكامل النظام
تم دمج محول التيار المختار ذو الموجة الجيبية النقية بقدرة 1-5 كيلوواط، ووحدة التحكم الشمسية MPPT، وحزمة البطاريات، ومكونات الحماية في غلاف واحد. وتم ضبط إعدادات الاتصال RS485 وRS232 وCAN وفقًا لطراز النظام المختار.
الفحص الوظيفي ومراقبة الجودة
تُفحص كل وحدة مكتملة للتأكد من شحنها بالطاقة الشمسية، ومدخل التيار المتردد، ومخرج التيار المتردد 220 فولت، وعمليات الشحن والتفريغ، وحماية نظام إدارة البطارية، ووظائف العرض، وأجهزة الإنذار، والاتصال. تشمل هذه الفحوصات وظائف الطاقة والتحكم والحماية الرئيسية للنظام المُهيأ.
التحقق النهائي قبل التعبئة
تخضع الوحدات المختارة لاختبارات التقادم والتحميل وفقًا لخطة مراقبة الجودة. قبل التعبئة، يتم التحقق من ملصقات الطراز والملحقات وسجلات الفحص ومطابقتها مع التكوين المعتمد.
سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB للمشاريع التجارية: نظرة عامة وتفاصيل

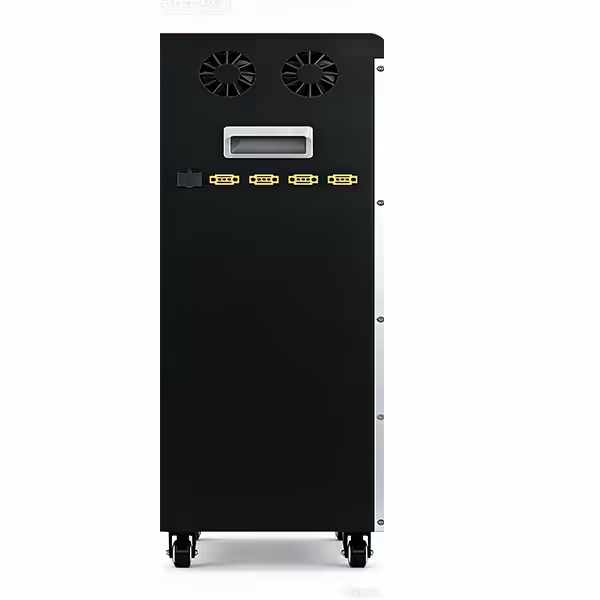

سلسلة SIB هي نظام تخزين طاقة داخلي قائم على الأرض، يدمج عاكس موجة جيبية نقية، ووحدة تحكم شمسية بتقنية MPPT، وبطارية LiFePO₄، ونظام إدارة بطارية ذكي، ومكونات حماية كهربائية في غلاف معدني واحد. يقلل هذا التصميم من الحاجة إلى توصيل أجهزة منفصلة، ويوفر وصلات مركزية لمدخلات الطاقة الشمسية، ومدخلات التيار المتردد، ومخرجات التيار المتردد، وأسلاك الاتصالات.
توفر شاشة اللوحة الأمامية معلومات محلية حول مستوى البطارية، وحالة الشحن، وحالة الحمل، وإنذارات النظام. تدعم واجهات RS485 وRS232 وCAN الاتصال بالأجهزة المتوافقة، بينما تتوفر تقنيتا Bluetooth وGPS في بعض التكوينات. يعتمد الرصد عن بُعد من الهاتف أو الكمبيوتر على الطراز ووحدة الاتصال ومنصة البرامج المختارة، لذا يُرجى التأكد من هذه الوظائف قبل الطلب.
اختر العاكس بناءً على أعلى حمل تشغيل متزامن وأعلى متطلبات بدء تشغيل الأجهزة. توفر الموديلات المذكورة بقدرات 1 كيلوواط و3 كيلوواط و5 كيلوواط طاقة قصوى تصل إلى 2 كيلوواط و6 كيلوواط و10 كيلوواط على التوالي. مع ذلك، لا يضمن تصنيف الطاقة القصوى بدء تشغيل جميع المضخات أو الثلاجات أو مكيفات الهواء. تحقق من لوحة بيانات الجهاز، وتيار بدء التشغيل، ومدة ذروة التيار، وما إذا كان من الممكن تشغيل أحمال محركات متعددة في الوقت نفسه.
اختر سعة البطارية بناءً على استهلاكك اليومي للطاقة ووقت النسخ الاحتياطي المطلوب. تستخدم سلسلة SIB منصات بطاريات بجهد 25.6 فولت أو 51.2 فولت، بسعات تخزين تتراوح من 2.56 كيلوواط ساعة إلى 15.36 كيلوواط ساعة. يمكن لبطارية أكبر أن تُطيل مدة النسخ الاحتياطي، ولكنها لا تستطيع تشغيل أحمال تتجاوز حدود التشغيل المستمر أو الذروة للعكس المُختار. يجب أن تُراعي تقديرات النسخ الاحتياطي طاقة البطارية المُتاحة، وفقدان الطاقة في العاكس، وتغيرات الحمل، ودرجة الحرارة، والشحن الشمسي.
يجب أن يتوافق تصميم الألواح الكهروضوئية مع طراز SIB المُختار. يتراوح نطاق جهد الإدخال المُدرج للألواح الكهروضوئية بين 120 و430 فولت تيار مستمر، لذا ينبغي التحقق من جهد الدائرة المفتوحة (Voc) وجهد التشغيل الأمثل (Vmp) وطول السلسلة وظروف درجة الحرارة للوحة قبل اعتماد المصفوفة نهائيًا. يمكن لمشتري أنظمة EPC مراجعة الألواح الشمسية ثنائية الوجه من نوع N-Type TOPCon كخيار منفصل للألواح الكهروضوئية، ولكن تكوين اللوحة ليس متوافقًا تلقائيًا مع جميع طرازات SIB، ويجب التأكد من مطابقته للتصميم الكهربائي النهائي.
إذا كان المشروع يتطلب ألواحًا شمسية كهروضوئية منفصلة، وعاكسًا هجينًا، ووحدة تخزين بطاريات، وهياكل تثبيت، ومكونات حماية بدلًا من خزانة متكاملة واحدة، فقارن بنظام الطاقة الشمسية الهجين المتكامل من سلسلة SY . تستخدم سلسلة SY بنية نظام مختلفة، ويجب تقييمها كنظام متكامل بديل، وليس كبطارية إضافية أو امتداد جاهز للاستخدام لسلسلة SIB.
صُمم الغلاف المعدني IP20 للتركيب الداخلي، وليس للتعريض المباشر للمطر أو الظروف الخارجية الأخرى. يجب تركيب الوحدة على أرضية ثابتة مع توفير مساحة كافية للتهوية وتوصيلات الكابلات وسهولة الوصول إليها. تساعد المقابض الجانبية والعجلات في وضعها، ولكن يجب مراعاة وزن الجهاز ومسارات الكابلات والتأريض والمتطلبات الكهربائية المحلية وسهولة الوصول للصيانة عند التركيب النهائي.
قبل الطلب، يُرجى التأكد من طراز العاكس بدقة، وجهد البطارية، وسعة التخزين، ونطاق إدخال الطاقة الشمسية، ووظائف الاتصال، وهدف النسخ الاحتياطي، وظروف التركيب المحلية. يجب أن يقوم فني كهربائي مؤهل أو فني تركيب أنظمة بإتمام التوصيلات الكهربائية والتشغيل وفقًا للتكوين المعتمد والمتطلبات الكهربائية المعمول بها.
سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB للتعبئة والتغليف والتسليم التجاري لمشاريع الهندسة والمشتريات والإنشاء.
تُجهز وحدات SIB بحماية طرفية، وتغليف مقاوم للرطوبة، ورغوة مقواة، وكراتين أو صناديق خشبية مخصصة للتصدير، وذلك حسب الطلب المؤكد ومتطلبات الشحن. قبل الشحن، يتم التحقق من ملصق الطراز والملحقات والأبعاد والوزن الإجمالي وفقًا للتكوين المعتمد، كما يتم التحقق من سجلات الفحص.
بالنسبة لشحنات بطاريات الليثيوم، يتم تحديد مجموعة المستندات المطلوبة وفقًا لتكوين البطارية، والوجهة، وشركة النقل، وطريقة الشحن. تشمل المستندات التي يمكن تقديمها عند الحاجة: UN38.3، وMSDS/SDS، وتقييم حالة النقل، وشهادة تغليف البضائع الخطرة، وقائمة التعبئة، والفاتورة التجارية، وإقرار البضائع الخطرة. يجب التأكد من المستندات المطلوبة، وعلامات التغليف، ومتطلبات تسجيل البضائع الخطرة قبل الشحن.
عادةً ما تتراوح مدة تجهيز الطلب بين 15 و22 يومًا، وذلك حسب كمية الطلب ومتطلبات التخصيص. ويتم مراجعة مسارات الشحن، ومساحة البضائع الخطرة، والمتطلبات الجمركية، وتحميل الحاويات مسبقًا. أما موعد التسليم النهائي فيعتمد على الوجهة، وجدول شركة النقل، وإجراءات التخليص الجمركي، وترتيبات التسليم المحلية.
الأسئلة الشائعة حول سلسلة محولات الطاقة الشمسية المتكاملة وبطاريات الليثيوم ESS SIB للمشاريع التجارية EPC
قم بتركيب وحدة الطاقة الشمسية الأرضية على سطح داخلي ثابت مع توفير مساحة كافية للتهوية وتوصيلات الكابلات وسهولة الوصول. تأكد من أن منطقة التركيب تتحمل وزن الوحدة المختارة، وجهّز كابلات الطاقة الشمسية والتيار المتردد ذات الأحجام المناسبة، وقواطع الدائرة، والتأريض، والتهوية.
قبل البدء بالتوصيلات الكهربائية، تحقق من جهد الشبكة المحلية، ونطاق جهد الألواح الشمسية، وقائمة الأجهزة، وإجمالي الطاقة التشغيلية مقارنةً بالطراز المُختار. يجب توصيل الأجهزة عالية الطاقة فقط عندما تبقى أحمالها المستمرة وأحمال بدء التشغيل ضمن حدود العاكس. ينبغي أن يُكمل فني كهربائي مؤهل عملية التركيب وفقًا لمخطط التوصيلات الكهربائية والمتطلبات الكهربائية المحلية.
اختر قدرة العاكس بناءً على إجمالي الحمل التشغيلي وأعلى قدرة بدء تشغيل. اختر سعة البطارية بناءً على استهلاك الطاقة اليومي ومدة النسخ الاحتياطي المطلوبة. توفر سلسلة SIB خيارات عواكس بقدرة 1-5 كيلوواط وسعة تخزين من فوسفات الحديد الليثيوم (LiFePO4) تتراوح بين 2.56 و15.36 كيلوواط ساعة. يمكن للبطارية الأكبر إطالة مدة النسخ الاحتياطي، ولكنها لا تستطيع تشغيل أحمال تتجاوز القدرة المقدرة أو القصوى للعاكس المُختار.
للحصول على عرض سعر، يرجى تزويدنا بأسماء الأجهزة وكمياتها، وقدرتها المقدرة، وساعات التشغيل اليومية، ومتطلبات بدء التشغيل، وما إذا كان من الممكن تشغيل أحمال متعددة في الوقت نفسه، ووقت النسخ الاحتياطي المتوقع. ستقوم شركة Sungreat Energy بعد ذلك بمراجعة بيانات الأحمال واقتراح التكوين المناسب للعكس والبطارية والألواح الشمسية.
نعم، يمكن دعم بعض أنواع الثلاجات ومضخات المياه ومكيفات الهواء وغيرها من الأحمال الكهربائية، شريطة أن تبقى قدرة التشغيل وتيار بدء التشغيل ومدة ذروة التيار ضمن حدود العاكس المُختار. توفر طرازات 1 كيلوواط و3 كيلوواط و5 كيلوواط طاقة خرج قصوى تبلغ 2 كيلوواط و6 كيلوواط و10 كيلوواط على التوالي.
قبل الطلب، تحقق من لوحة بيانات الجهاز والكمية ومتطلبات بدء التشغيل. تأكد أيضًا من إمكانية تشغيل أحمال محركات متعددة في الوقت نفسه. يدعم خرج الموجة الجيبية النقية أحمال التيار المتردد المتوافقة، ولكنه لا يجعل الأحمال كبيرة الحجم أو غير المناسبة متوافقة مع النظام.
في ظل ظروف التشغيل العادية، صُممت سلسلة بطاريات SIB لتدوم حوالي 8-10 سنوات. يعتمد العمر الفعلي للبطارية على عدد مرات الشحن والتفريغ اليومية، وعمق التفريغ، وتيار الشحن، وحمل الطاقة، ودرجة حرارة التشغيل.
يجب أن تتراوح درجة حرارة الشحن بين 0 و45 درجة مئوية، ودرجة حرارة التفريغ بين -20 و60 درجة مئوية. يُنصح بتركيب النظام ذي تصنيف IP20 في مكان داخلي جيد التهوية. قد يختلف العمر الافتراضي الفعلي تبعًا لتكوين البطارية المُختار، واستراتيجية التشغيل، وظروف الموقع.
تدعم سلسلة SIB الاتصال عبر RS485 وRS232 وCAN. وتتوفر تقنيتا Bluetooth وGPS في بعض التكوينات. ويعتمد الوصول عن بُعد من الهاتف أو الكمبيوتر أو منصة المراقبة على الطراز المُختار ووحدة الاتصال والبرامج المتوافقة.
قبل الطلب، تأكد من الوظائف المطلوبة، مثل عرض إنتاج الطاقة الشمسية، وحالة شحن البطارية، وبيانات الحمل أو استهلاك الطاقة، وإشعارات الإنذار، وتتبع الموقع. يجب التأكد من حقول البيانات المتاحة وطريقة الوصول عن بُعد للتكوين المُختار.
يشير هذا إلى مدة التشغيل الاحتياطي أثناء انقطاع التيار الكهربائي أو فترة ضعف أشعة الشمس، وليس إلى العمر الافتراضي للبطارية. يعتمد التقدير على طاقة البطارية المتاحة عند بدء التشغيل، ومتوسط الحمل، وساعات التشغيل، والشحن الشمسي المُستلم خلال النهار.
الحساب المرجعي:
5.12 كيلوواط ساعة ÷ 0.5 كيلوواط = 10.24 ساعة قبل فقدان الطاقة الطبيعي للنظام
بعد احتساب الفاقد الطبيعي للطاقة في النظام، يُقدّر وقت التشغيل المرجعي بحوالي 8-9 ساعات لحمل متوسط قدره 500 واط. مع الأحمال الأساسية فقط، واستمرار الشحن الشمسي خلال النهار، وتكوين مناسب، قد يدعم النظام ما يقارب 3-5 أيام غائمة أو ممطرة. وتختلف المدة الفعلية باختلاف الحمل، وظروف الإشعاع الشمسي، وتوافر الشحن.
