Refrigerador solar de CC de doble zona 12V 24V Serie SDR para uso fuera de la red
Refrigerador solar de CC de doble zona de 12 V/24 V con refrigeración de 0 a 10 °C, congelación de hasta -18 °C y opciones de referencia fotovoltaica de 250 a 500 W para proyectos EPC fuera de la red.
- Las zonas separadas de 0–10 °C y ≤−18 °C mantienen separados los productos frescos y congelados.
- La entrada de CC de 12 V/24 V se integra con un sistema fotovoltaico, controlador y batería compatibles.
- Las referencias de compartimentos congeladores de 48 a 124 litros incluyen diseños con congelador superior y sin escarcha.
- Las potencias nominales de 75 a 103 W ayudan a comparar los requisitos eléctricos de los diferentes modelos.
- Guía de referencia para sistemas fotovoltaicos de 250–500 W y baterías de 150–250 Ah para el dimensionamiento preliminar del sistema.
Refrigerador solar de CC de doble zona de la serie SDR de 12 V/24 V para almacenamiento fuera de la red.
La serie Sungreat Energy SDR es una plataforma de refrigeración de doble zona de 12 V/24 V CC para tiendas, distribuidores y establecimientos comerciales aislados de la red eléctrica que necesitan almacenamiento tanto refrigerado como congelado en lugares donde el suministro eléctrico de la red no está disponible o es inestable.
Su diseño vertical combina un compartimento refrigerado de 0 a 10 °C con un compartimento congelador de hasta -18 °C, lo que permite almacenar productos frescos y congelados en una sola unidad. La entrada de CC permite la integración con un sistema fotovoltaico, un controlador de carga y un sistema de baterías compatibles.
En las cuatro configuraciones de doble zona, las especificaciones técnicas actuales indican capacidades de congelación de 48 L, 80 L, 124 L y 98 L. Las distribuciones disponibles incluyen versiones con congelador superior y refrigerador superior, y la configuración de 98 L se identifica actualmente como No Frost. La potencia nominal oscila entre 75 W y 103 W, mientras que la potencia fotovoltaica específica de cada modelo varía entre 250 W y 500 W, y la capacidad de la batería entre 150 Ah y 250 Ah.
Estas cifras sirven como punto de partida para la comparación de EPC y la elaboración de presupuestos, pero no garantizan el mismo consumo energético diario en todas las condiciones. El dimensionamiento final del refrigerador, el sistema fotovoltaico y la batería debe tener en cuenta la temperatura ambiente, la temperatura del producto entrante, la carga diaria, la frecuencia de apertura de la puerta, las horas pico de sol locales, el sombreado, la composición química de la batería y el tiempo de respaldo requerido. El consumo medido en Wh/24h debe utilizarse para la verificación final del proyecto cuando esté disponible.
Especificaciones técnicas y ficha técnica del refrigerador solar de CC de doble zona 12V 24V para uso fuera de red (SDR Series)
| Modelo | DEG | ||||||
| Tipo | Puerta sencilla | Doble puerta Congelador superior |
Doble puerta Congelador superior |
Doble puerta Refrigerador superior |
Doble puerta Refrigerador superior No Frost |
Máquina de hielo solar | Máquina de hielo solar |
| Compartimento congelador (L) | 5L | 48L | 80L | 124L | 98L | 198L | 30kgs / día |
| Tensión de entrada | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | DC 12V / 24V | 24V DC | 24V DC |
| Rango de temperatura (Frigorífico/Congelador) |
0 10-° C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | 0-10°C / ≤-18°C | ≤-18 ° C | ≤-18 ° C |
| Potencia nominal (W) | 50 W | 75 W | 90 W | 98 W | 103 W | 225 W | 165 W |
| Dimensiones de producción (mm) | 450*445*500 | 480*490*1105 | 520*550*1515 | 580*590*1660 | 595*695*1860 | 555*578*1410 | 354*428*637 |
| Tamaño del cartón (mm) | 500*490*520 | 500*540*1160 | 570*605*1550 | 630*635*1720 | 650*735*1950 | 580*650*1465 | 430*525*685 |
| Refrigerante | R134a | R134a | R134a | R134a | R600a | R134a | R134a |
| Potencia del panel solar (W) | 250 W | 250 W | 300 W | 400 W | 500 W | 1000 W | 400 W |
| Capacidad de la batería (Ah) | 150Ah | 150Ah | 200Ah | 200Ah | 250Ah | 250Ah*2 | 250Ah |
Obtenga su cotización para el proyecto de refrigerador solar de doble zona SDR
Refrigeración 0–10°C / Congelación ≤−18°C | 12V/24V CC | Energía fotovoltaica de referencia 250–500W | Baterías de referencia 150–250Ah
Descripción general del refrigerador solar de CC de doble zona SDR de 12 V/24 V | 0–10 °C y ≤−18 °C
Refrigerador solar de CC de doble zona 12V 24V Serie SDR para uso fuera de la red: Casos de proyecto y aplicaciones
Las siguientes son referencias de posibles aplicaciones, no instalaciones SDR completadas y confirmadas. El dimensionamiento final del refrigerador, el sistema fotovoltaico y la batería debe recalcularse según la ubicación de la instalación, la estación del año, el sombreado, la temperatura ambiente, la temperatura del producto entrante, la carga diaria, la frecuencia de apertura de la puerta, la composición química de la batería y el tiempo de respaldo requerido.
Tienda de comestibles rural de Kenia/África Oriental
Una configuración de compartimento congelador de 48 L tiene un consumo de 75 W, con referencias de 250 W fotovoltaico y 150 Ah de batería. Utilizando un ciclo de trabajo ilustrativo del compresor del 45 %:
Consumo energético estimado = 75 W × 24 h × 0.45 = 810 Wh/24 h
Utilizando 5 horas de sol pico y un factor de sistema preliminar del 75%:
Estimación de PV = 810 Wh ÷ (5 × 0.75) ≈ 216 W
La referencia de 250 W para paneles fotovoltaicos se encuentra por encima de esta estimación preliminar. Aún es necesario verificar las condiciones ambientales de la temporada cálida, el sombreado, la carga del producto, la química de la batería, la capacidad útil y el consumo real de Wh/24h antes de la aprobación final.
Filipinas / Tienda de islas del sudeste asiático
Para la configuración del compartimento congelador de 124 L, un ciclo de trabajo del compresor ilustrativo del 50 % da como resultado:
Consumo energético estimado = 98 W × 24 h × 0.50 = 1,176 Wh/24 h
Utilizando 4 horas de sol pico y un factor de sistema preliminar del 75%:
Estimación de PV = 1,176 Wh ÷ (4 × 0.75) ≈ 392 W
Este resultado se aproxima a las referencias de 400 W fotovoltaicos y 200 Ah de batería. El diseño final aún requiere confirmar el consumo energético diario real, las condiciones solares locales, el voltaje y la composición química de la batería, la capacidad útil y el tiempo de respaldo necesario.
Referencia No-Frost de 98 litros
La configuración sin escarcha de 98 litros tiene un consumo de 103 W, con referencias a paneles fotovoltaicos de 500 W y baterías de 250 Ah. Puede considerarse en instalaciones que requieren un sistema sin escarcha, pero estas referencias no garantizan por sí solas el consumo energético diario ni el rendimiento de respaldo.
Antes de aprobar el proyecto, se deben verificar la medición de Wh/24h, el voltaje de la batería, la capacidad útil, la recuperación de temperatura y las condiciones del sitio.
Refrigerador solar de CC de doble zona 12V 24V para uso fuera de la red, serie SDR - Proceso de producción
La producción comienza con una hoja de pedido aprobada que identifica la configuración SDR, la entrada de CC de 12 V/24 V, la disposición del compartimento del congelador, el refrigerante, el paquete de referencia de paneles fotovoltaicos y baterías, y las etiquetas o accesorios necesarios. Este registro de pedido ayuda a mantener separadas las configuraciones de 48 L, 80 L, 124 L y 98 L durante la preparación de materiales y el ensamblaje.
| Etapa de producción | Comprobaciones principales |
|---|---|
| Coincidencia de pedidos y materiales | Las piezas del gabinete, las puertas, las bisagras, las juntas, los estantes, los componentes de refrigeración, los controles de CC, las etiquetas y los elementos del sistema solar correspondientes se verifican con respecto al pedido aprobado. |
| Montaje de armarios y compartimentos | Se inspeccionan la estructura de dos compartimentos, la alineación de las puertas, el ajuste de las bisagras, el asiento de las juntas, los estantes y los accesorios internos. |
| Instalación de refrigeración y corriente continua | El circuito de refrigeración y los componentes de control de CC se instalan según el modelo exacto; tres configuraciones estándar de doble zona especifican R134a, mientras que la versión sin escarcha de 98 L especifica R600a. |
| Prueba funcional | Se comprueban el arranque del compresor, la entrada de CC, la respuesta del control, el sellado de la puerta y el descenso de temperatura del refrigerador/congelador. |
| Revisión del pedido final | El número de modelo, el voltaje de CC, el refrigerante, las dimensiones de la caja, las referencias de la batería y del sistema fotovoltaico, las etiquetas y los accesorios se comparan con el pedido aprobado antes de su liberación. |
Las comprobaciones de descenso de temperatura y de aceptación final se realizan de acuerdo con el plan de control de calidad aprobado. La duración de la inspección, el nivel de muestreo y los límites de aceptación pueden variar según el pedido y el modelo, por lo que la serie SDR no se presenta con una prueba universal de 48 horas para todas las configuraciones.
Descripción general y detalles del refrigerador solar de CC de doble zona de 12 V y 24 V para uso fuera de la red (SDR Series)
La serie SDR se basa en cuatro configuraciones verticales de doble zona en lugar de un único mueble fijo. Cada modelo combina un compartimento refrigerador de 0 a 10 °C con un compartimento congelador de hasta -18 °C.
Las especificaciones técnicas actuales incluyen dos diseños con congelador superior, con capacidades de 48 L y 80 L, además de dos diseños con refrigerador superior, con capacidades de 124 L y 98 L. La versión de 98 L se identifica actualmente como No Frost.
| Punto de vista general | Referencia SDR actual | Impacto de la planificación |
|---|---|---|
| Zonas de temperatura | Refrigerador de 0 a 10 °C / Congelador de ≤ a 18 °C | Mantiene los productos frescos y congelados en compartimentos separados. |
| Diseños de gabinetes | Congelador superior de 48 L y 80 L; refrigerador superior de 124 L y 98 L. | Se adapta a diferentes combinaciones de acciones y preferencias de acceso. |
| Dimensiones de producción | 480 × 490 × 1,105 mm a 595 × 695 × 1,860 mm | Afecta al espacio disponible, el acceso por las puertas, la manipulación y la planificación del transporte de mercancías. |
| Clasificaciones de potencia | 75W a 103W | Ayuda a comparar la demanda eléctrica de cada modelo. |
| Opciones de referencia de PV | 250W a 500W | Proporciona un punto de partida para la planificación de sistemas solares. |
| Referencias de baterías | 150 Ah a 250 Ah | Debe coincidir con el voltaje, la química y el tiempo de respaldo requerido. |
| Refrigerante | R134a para tres configuraciones; R600a para la versión sin escarcha de 98 L. | Se debe verificar la disponibilidad del servicio local y los requisitos del destino. |
Las potencias nominales y las referencias fotovoltaicas/de baterías son útiles para una comparación preliminar, pero no sustituyen la medición de Wh/24h bajo las condiciones requeridas de temperatura ambiente, carga y uso. El dimensionamiento final del sistema solar también debe tener en cuenta la temperatura del producto, la frecuencia de apertura de las puertas, el sombreado, las horas pico de sol locales, la composición química de la batería y el tiempo de respaldo necesario.
La configuración adecuada depende del volumen del compartimento congelador, la distribución del mueble, los requisitos de congelación sin escarcha, el espacio de instalación disponible y el diseño completo del sistema solar con baterías. Confirme el modelo exacto, el refrigerante, el voltaje y la configuración del sistema antes de solicitar un presupuesto. Para aplicaciones que requieren almacenamiento exclusivo de alimentos congelados, consulte la gama de congeladores solares de la serie SF como opción de producto independiente.
Refrigerador solar de CC de doble zona 12V 24V Serie SDR para uso fuera de la red Embalaje y entrega

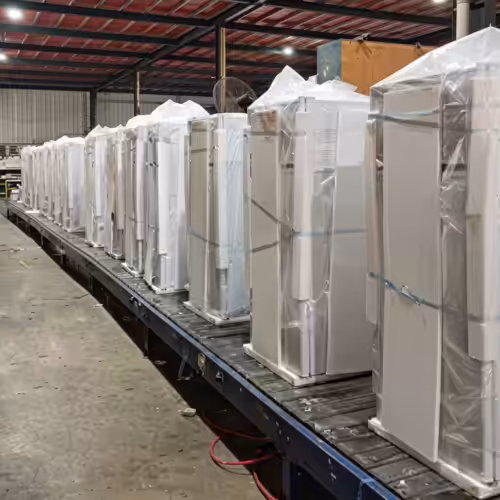

El embalaje se planifica teniendo en cuenta el gabinete vertical, los componentes extraíbles y la ruta de envío final. El acolchado interno protege las esquinas de la puerta, las bisagras, las juntas, el panel de control, el compresor y el condensador durante la manipulación. Los estantes y accesorios extraíbles se fijan por separado para evitar que se muevan dentro del gabinete.
| Area de empaque | Acuerdo de entrega |
|---|---|
| Montaje de armarios y puertas | Se añade protección de EPE o espuma alrededor de las esquinas y las zonas propensas a impactos antes de colocar la caja exterior. |
| Estantes y accesorios | Empaquetados o asegurados por separado y verificados según el pedido aprobado. |
| paneles fotovoltaicos y baterías | Se empaqueta por separado cuando se incluye en la configuración solar, con el modelo y la cantidad registrados en la lista de empaque. |
| Palets o soportes de madera | Añadido según la ruta de envío, el riesgo de manipulación y el método de carga. |
Las dimensiones de las cajas varían según las cuatro configuraciones SDR de doble zona, desde 500 × 540 × 1,160 mm hasta 650 × 735 × 1,950 mm. Los importadores deben calcular el volumen (CBM) de cada modelo por separado.
CBM = longitud de la caja (m) × ancho de la caja (m) × altura de la caja (m) × cantidad
Para pedidos con modelos mixtos, las etiquetas de las cajas identifican el número de modelo, el voltaje de entrada de CC, el tipo de refrigerante y los accesorios incluidos. La cantidad final de cajas, los requisitos de palets o soportes de madera, el plan de carga del contenedor y el cronograma de entrega se confirman tras revisar la combinación de modelos, el método de embalaje, el puerto de destino, la compañía transportista y los requisitos aduaneros. La lista de empaque y el registro de carga se cotejan con el pedido aprobado antes del envío.
Preguntas frecuentes sobre el refrigerador solar de CC de doble zona de 12 V y 24 V para uso fuera de la red (SDR Series)
Comience con el volumen de almacenamiento congelado, la proporción de existencias frescas a congeladas, la distribución del armario y la demanda total del sistema solar. La siguiente tabla proporciona una referencia de configuración preliminar:
| compartimento congelador | Potencia | PV de referencia | Referencia de la batería | Diseño |
|---|---|---|---|---|
| 48L | 75 W | 250 W | 150Ah | Congelador superior |
| 80L | 90 W | 300 W | 200Ah | Congelador superior |
| 124L | 98 W | 400 W | 200Ah | Refrigerador superior |
| 98L | 103 W | 500 W | 250Ah | Refrigerador superior, sin escarcha |
La cifra del congelador no representa la capacidad útil total del refrigerador. Antes de solicitar un presupuesto, confirme el volumen total del refrigerador, la carga diaria, la frecuencia de apertura de la puerta, el espacio del gabinete, la temperatura ambiente, el voltaje y la composición química de la batería, y el tiempo de respaldo requerido. Los valores de la energía fotovoltaica y de la batería son referencias iniciales y requieren verificación en el lugar de instalación.
Las especificaciones técnicas actuales confirman dos zonas de temperatura, pero no confirman un control de temperatura independiente para ambos compartimentos.
| Parámetro | Estado actual de la página SDR |
|---|---|
| Rango de temperatura del refrigerador | 0-10 ° C |
| Rango de temperatura del congelador | ≤−18°C |
| Zonas separadas de refrigerador y congelador | Confirmado |
| Termostatos independientes | No confirmado |
| Compresores separados | No confirmado |
| Puntos de ajuste regulables de forma independiente | No confirmado |
Para proyectos que requieren ajuste de temperatura independiente, solicite el tipo exacto de controlador, la configuración del compresor y una prueba de temperatura específica del modelo bajo la temperatura ambiente y la carga previstas. La prueba debe registrar la estabilización de la temperatura, la recuperación tras la apertura de las puertas y la posición de los sensores. Hasta que se verifiquen estos detalles, describa el producto como si tuviera zonas separadas de refrigeración y congelación, en lugar de garantizar un control de temperatura independiente.
No dimensione el sistema multiplicando la potencia nominal del refrigerador por 24 horas, como si el compresor funcionara continuamente. Utilice el consumo energético diario medido, si está disponible. Si no dispone de una prueba de Wh/24h específica para el modelo, utilice una estimación del ciclo de trabajo para el dimensionamiento preliminar y, a continuación, verifíquela bajo la temperatura ambiente, la carga y las condiciones de funcionamiento objetivo.
| Paso de dimensionamiento | Ejemplo de referencia de doble zona de 90 W | Limitación |
|---|---|---|
| Ciclo de trabajo supuesto del compresor | 40% | Suposición preliminar únicamente |
| Carga diaria estimada | 90 W × 24 h × 0.40 = 864 Wh/día | Sustituir por Wh/24h medidos |
| Cálculo fotovoltaico | 864 Wh ÷ (5 horas pico de sol × 0.75 factor del sistema) ≈ 230 W | El sistema fotovoltaico de 300 W que se muestra es una referencia preliminar. |
| Ilustración de la batería | 24 V × 200 Ah = 4,800 Wh nominal | La energía utilizable depende de la química de la batería, la profundidad de descarga y la eficiencia. |
| Ilustración de energía utilizable | 4,800 Wh × 80 % × 90 % ≈ 3,456 Wh | Esto no es una garantía de tiempo de ejecución. |
Para el dimensionamiento final, confirme el modelo SDR exacto, las horas pico de sol locales, la temperatura ambiente en la temporada cálida, la frecuencia de apertura de puertas, la carga de productos calientes, el sombreado, la pérdida de cable, la química de la batería, el corte por bajo voltaje y el período de respaldo requerido. Un objetivo de funcionamiento de 24 horas requiere un sistema de paneles fotovoltaicos y baterías compatibles. Los valores de referencia son para el diseño y la cotización preliminares, no una garantía universal.
Para consultar las opciones de módulos fotovoltaicos durante la planificación preliminar, vea los paneles solares fotovoltaicos TOPCon tipo N de la serie SP . La selección final del módulo dependerá de las condiciones solares locales y del diseño del controlador y la batería adecuados.
Las especificaciones técnicas del SDR confirman la entrada de CC de 12 V/24 V, pero no confirman que el refrigerador pueda aceptar directamente una cadena de paneles solares no regulados. La ruta preliminar del sistema es:
Conjunto fotovoltaico → controlador de carga compatible → banco de baterías de 12 V/24 V compatible → fusible o disyuntor de CC → refrigerador SDR
| Elemento de conexión | Estado actual de SDR |
|---|---|
| Entrada del refrigerador | CC 12V/24V confirmado |
| Conexión de panel fotovoltaico sin procesar | No confirmado |
| Controlador de carga | Utilizar en la ruta preliminar del sistema |
| Banco de baterías compatible | Incluido en la ruta preliminar del sistema |
| Inversor de CA | Normalmente innecesario para un sistema de CC correctamente adaptado. |
| Controles finales | Rango de salida del controlador, corriente de arranque del compresor, tamaño del cable, polaridad, clasificación del fusible y corte por baja tensión. |
No conecte el SDR directamente a un panel fotovoltaico hasta que se confirme el diagrama de cableado del modelo exacto y el rango de entrada/voltaje fotovoltaico aprobado. El voltaje del panel solar varía con la irradiancia y la temperatura, mientras que el refrigerador requiere un voltaje de CC controlado y protección. Los refrigeradores solares de accionamiento directo tienen una arquitectura de sistema independiente, por lo que su método de conexión no debe aplicarse al SDR sin confirmación específica del modelo.
Para proyectos que también incluyan cargas de CA o que requieran conexión a la red o funcionamiento híbrido, consulte el sistema completo de energía solar híbrida de la serie SY como una opción de sistema independiente.
El tiempo de enfriamiento depende de más factores que la potencia nominal del refrigerador. El contenido caliente, la apertura frecuente de la puerta, las altas temperaturas ambiente, el flujo de aire restringido, el bajo voltaje de la batería, la caída de voltaje durante el arranque del compresor o las malas conexiones de CC pueden retrasar el descenso de la temperatura.
| Lo que notas | Comprobar primero | Lo que puede indicar |
|---|---|---|
| El compresor arranca lentamente o se detiene inesperadamente. | Mida el voltaje en los terminales del refrigerador durante el arranque; verifique el fusible, la polaridad, la salida del controlador y las conexiones de los cables. | Batería débil o caída de voltaje de CC |
| Ambos compartimentos se enfrían lentamente. | Verifique el sombreado del gabinete, el espacio libre de ventilación, la temperatura ambiente, la carga caliente y la frecuencia de apertura de la puerta. | Alta carga de refrigeración o mala disipación del calor. |
| Solo un compartimento no tiene su alcance | Inspeccione la junta de la puerta de ese compartimento, la carga, el flujo de aire interno y la lectura de temperatura. | Un problema local de sellado, carga o flujo de aire. |
| Las temperaturas fluctúan durante el día. | Registre tanto la temperatura del compartimento como el voltaje de la batería durante un día completo. | Ayuda a diferenciar un problema de carga de refrigeración de un problema de fuente de alimentación. |
Si el problema persiste, proporcione el modelo exacto de SDR, el tipo de batería, la tensión en los terminales, la disposición de los paneles fotovoltaicos y el controlador, las condiciones de instalación, los detalles del cableado y el registro de temperatura para un diagnóstico más exhaustivo.
No se basa únicamente en las especificaciones SDR actuales. La página del producto indica una zona de refrigeración de 0 a 10 °C, pero este rango por sí solo no confirma el control de temperatura de grado médico ni la idoneidad para vacunas. La información SDR actual no documenta la precalificación de la OMS/PQS, el registro de temperatura calibrado, el mapeo de temperatura, las funciones de alarma, las pruebas de mantenimiento de temperatura o autonomía, ni la validación médica específica del modelo.
La serie SDR está diseñada para la refrigeración comercial de alimentos, bebidas y sistemas aislados de la red eléctrica. Para el almacenamiento de productos médicos, primero se debe verificar el modelo exacto y la configuración completa de energía solar y baterías según lo siguiente:
- el rango de temperatura requerido para el producto almacenado
- Requisitos de monitorización y alarma de temperatura
- uniformidad de la temperatura y resultados del mapeo
- tiempo de espera o autonomía requerido
- Temperatura ambiente y condiciones de carga
- Calificación reglamentaria o de la OMS aplicable
Hasta que se verifique la configuración exacta de estos elementos, no presente el refrigerador SDR estándar como un refrigerador para vacunas o medicamentos.
